🎯 Ontworpen voor teams voor de aanleg en het onderhoud van hoogspanningskabels
🏗️ KabelinstallatieteamsIdentificeer doelkabels tijdens het leggen van nieuwe kabels in sleuven met meerdere kabels
🔧 OnderhoudstechniciLokaliseer snel specifieke kabels voor reparaties en preventief onderhoud
⚡ Field Troubleshooting TeamsLokaliseer foutieve kabels tussen tientallen identieke specificaties
Productoverzicht

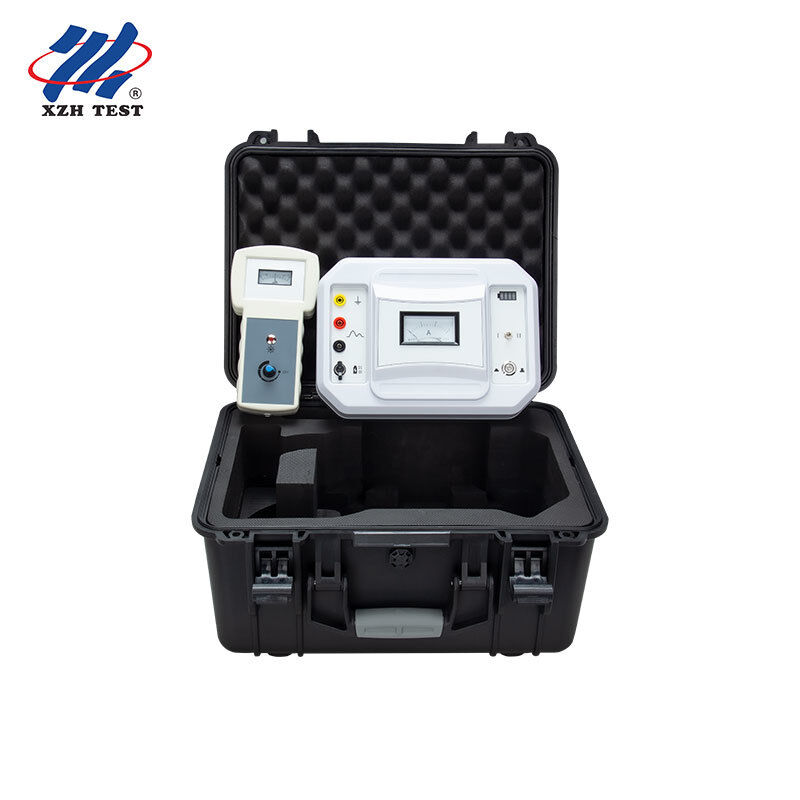

De XHSB505B Kabelidentificator is een professioneel veldinstrument ontwikkeld om een van de meest hardnekkige uitdagingen bij hoogspanningskabeloperaties op te lossen: welke kabel is degene die we zoeken? In kabelsleuven met tientallen kabels van identieke specificaties ondervinden aanleg- en onderhoudsteams aanzienlijke moeilijkheden bij het identificeren van de juiste kabel. De XHSB505B elimineert deze onzekerheid met snelle, nauwkeurige kabelidentificatie met behulp van geavanceerde pulssignaaltechnologie en elektromagnetische detectie met hoge gevoeligheid.
Ontwikkeld onder begeleiding van de theorie van elektromagnetische velden en gebruikmakend van moderne elektronische en gereedschapstechnologieën, is de XHSB505B de praktische oplossing voor teams voor aanleg, installatie, onderhoud, migratie en troubleshooting van hoogspanningskabels. Het ondersteunt uniek zowel live (koppelmethode) als spanningsloze (directe verbindingsmethode) kabelidentificatie in één draagbaar apparaat.
🔍 Wat maakt de XHSB505B anders: In tegenstelling tot conventionele kabelidentificatoren met één modus die alleen op spanningsloze kabels werken, identificeert de XHSB505B zowel live als spanningsloze kabels met een eenvoudige schakelaar — waardoor een ononderbroken workflow in het veld mogelijk is. Het 15A hoogstroom pulssignaal dringt door de kabelafscherming voor betrouwbare detectie waar zwakkere signalen falen, en de 125 mm grote bek past op een breed scala aan kabeldiameters.
Belangrijkste specificaties
Identificatiemethode
Oordeel over de draairichting van de wijzer
Klemdiameter
Φ125mm (zender & ontvanger)
Uitgangsspanning
I Versnelling (Direct): 250V / II Versnelling (Koppelen): 600V
Testbereik (Direct)
0Ω ~ 1,5kΩ
Testbereik (Koppelen)
0Ω ~ 40Ω
Pulsfrequentie
2,5S / cyclus
Voeding
Zender: 12VDC lithiumbatterij / Ontvanger: AA-batterij
Oorsprong
Xi'an, Shaanxi, China
Productkenmerken
- Dual-mode werking — identificeert zowel live (koppelmethode) als spanningsloze (directe verbindingsmethode) kabels met een enkele schakelaar
- Nauwkeurige en betrouwbare identificatie met duidelijke indicatie van de draairichting van de wijzer
- Grote 125 mm klembek voor een breed scala aan kabeldiameters
- 15A hoogstroom pulssignaal zorgt voor betrouwbare detectie, zelfs door kabelafscherming
- Extreem eenvoudige bediening met intuïtieve bedieningselementen geschikt voor veldomstandigheden
- Instelbare signaalsterkte van de ontvanger voor optimale gevoeligheid onder wisselende omstandigheden
- Compact, draagbaar ontwerp met lichtgewicht constructie voor eenvoudig transport naar veldlocaties
- Ingebouwde 12VDC lithiumbatterij met handige DC-oplaadpoort
Werkingsprincipe
Detectie van spanningsloze kabel (directe verbindingsmethode): De zender genereert een speciaal pulssignaal dat via directe verbinding op de doelkabels wordt aangelegd. Volgens het principe van elektromagnetische inductie wordt langs de gehele kabel een inductiesignaal gegenereerd dat consistent is met het verzonden signaalpatroon. Met behulp van de gevoelige ontvangstklem en handheld ontvanger scannen operators alle kabels ter plaatse en identificeren ze nauwkeurig de signaaldragende kabel door de indicatie van de ontvanger meter en het hoorbare "piep" signaal te observeren — wat de te identificeren spanningsloze kabel aangeeft.
Detectie van live kabel (koppelmethode): De zender genereert een speciaal pulssignaal dat via een speciale zendklem op de live doelkabels wordt aangelegd — geen directe elektrische verbinding vereist. Het inductiesignaal verspreidt zich langs de kabel en de ontvangstklem detecteert het tussen alle kabels ter plaatse. De ontvanger geeft aan welke kabel het signaal draagt door consistente wijzerdraaiingsfrequentie en hoorbare pulsen, waardoor veilige identificatie van live kabels mogelijk is zonder de service te onderbreken.
Gebruiksaanwijzing
Identificatie van spanningsloze kabel — Directe verbindingsmethode
- Koppel de kabelafscherming aan beide uiteinden los van de aarde. Sluit de rode uitgangsklem aan op de kern van de doelkabels (goede fase of hogere isolatiefase). Sluit de zwarte uitgangsklem aan op het aardpunt of de aardpen. De corresponderende kern aan het verre uiteinde moet worden aangesloten op hetzelfde aardpunt.
- Schakel de zender aan, selecteer Versnelling "I". De stroomindicator knippert drie keer en de ammeter wijzer zwaait drie keer met dezelfde frequentie, daarna wordt het pulssignaal cyclisch uitgevoerd.
- Sluit de ontvanger aan op de ontvangstklem en klem deze op de te testen kabel.
- Zorg ervoor dat de pijl van de ontvangstklem in de richting van de stroom wijst — anders zwaait de wijzer in de tegenovergestelde richting.
- Draai de knop van de ontvanger met de klok mee totdat u een "piep" hoort om in te schakelen, stel vervolgens de signaalsterkte in. Alleen de signaaldragende kabel zal een consistente wijzerdraaiingsfrequentie vertonen die overeenkomt met de zender, met hoorbare "piep-piep-piep" pulsen.
Identificatie van live kabel — Koppelmethode
⚠️ Voorzorgsmaatregelen voor de koppelmethode:
1. Geen bewerking nodig aan de te testen kabel — klem de zendklem gewoon op de kabel.
2. Beide uiteinden van de kabelmantel moeten goed geaard zijn; de koppelstroom neemt af met toenemende aardweerstand.
3. Gebruik de koppelmethode niet als de mantel aan een van de uiteinden niet geaard is of halverwege is gebroken.
4. De pijl op de zendklem moet naar het uiteinde van de kabel wijzen.
5. Houd minimaal 2 meter afstand tussen de ontvangst- en zendklemmen.
- Sluit de zenderuitgang aan op de zendklem en klem deze op de live doelkabels op een geschikte positie.
- Schakel de zender in, selecteer Versnelling "II". De stroomindicator knippert drie keer en de ammeter wijzer zwaait met dezelfde frequentie, waarbij het pulssignaal wordt cyclisch uitgevoerd.
- Sluit de ontvanger aan op de ontvangstklem en klem deze op de te testen kabel.
- Zorg ervoor dat de pijl van de ontvangstklem in de richting van de stroom wijst.
- Draai de knop van de ontvanger met de klok mee totdat u een "piep" hoort om in te schakelen. Stel de signaalsterkte in — alleen de signaaldragende kabel vertoont consistente frequentiezwaai en hoorbare "piep-piep-piep" pulsen.
Paklijst
| Artikel | Hoeveelheid |
|---|
| Zender | 1 |
| Ontvanger | 1 |
| Oplader | 1 |
| Uitgangskabel (rood) | 1 |
| Uitgangskabel (zwart) | 1 |
| Zendklem | 1 |
| Ontvangstklem | 1 |
| AA-batterij | 2 |
Veelgestelde vragen
V1: Voor wie is de XHSB505B ontworpen?
De XHSB505B is specifiek ontworpen voor hoogspanningskabelaanlegteams, installatietechnici, onderhoudsploegen en veld-troubleshootingpersoneel dat regelmatig werkt in kabelsleuven met meerdere kabels van identieke specificaties. Het lost de kritieke uitdaging op van "welke kabel zoeken we?" — een probleem dat kabelaanleg, migratie, reparatie en foutopsporingsoperaties teistert, waarbij verkeerde identificatie van een kabel kan leiden tot ernstige veiligheidsincidenten en kostbare stilstand.
V2: Hoe verschilt de XHSB505B van andere kabelidentificatoren?
De XHSB505B onderscheidt zich op drie belangrijke manieren: (1) Dual-mode functionaliteit — het identificeert zowel live kabels (via koppelmethode) als spanningsloze kabels (via directe verbinding) met één apparaat, terwijl de meeste concurrenten slechts één modus hanteren. (2) 15A hoogstroom pulssignaal zorgt voor sterkere penetratie door kabelafscherming voor betrouwbaardere detectie. (3) De 125 mm grote bekdiameter is geschikt voor een breder scala aan kabelmaten. De intuïtieve wijzergebaseerde indicatie en hoorbare feedback maken het uitzonderlijk eenvoudig te gebruiken onder veldomstandigheden.
V3: Kan de XHSB505B live kabels identificeren zonder de stroomtoevoer te onderbreken?
Ja. Met de koppelmethode (Versnelling II) legt de zender een pulssignaal aan via een speciale zendklem — er is geen directe elektrische verbinding met de kabelgeleider nodig. Het signaal wordt inductief gekoppeld via de kabelmantel, waardoor veilige identificatie van live kabels mogelijk is zonder de stroom uit te schakelen. Dit is cruciaal voor onderhoudswerkzaamheden waarbij de continuïteit van de dienstverlening moet worden gehandhaafd.
V4: Welke veldomstandigheden zijn vereist voor betrouwbare identificatie?
Voor identificatie van spanningsloze kabels (directe verbindingsmethode): de kabelafscherming aan beide uiteinden moet losgekoppeld zijn van de aarde, en de kern aan het verre uiteinde moet worden aangesloten op hetzelfde aardpunt als de zender. Voor identificatie van live kabels (koppelmethode): beide uiteinden van de kabelmantel moeten goed geaard zijn — als een uiteinde niet geaard is of de mantel halverwege is gebroken, kan de koppelmethode niet worden gebruikt. Houd minimaal 2 meter afstand tussen de ontvangst- en zendklemmen. Zorg ervoor dat de klembekken schoon zijn en volledig contact maken voor optimale signaalontvangst.
V5: Welk onderhoud vereist de XHSB505B?
Het instrument moet worden opgeslagen uit de buurt van regen, corrosieve gassen, overmatig stof en hoge temperaturen. Vermijd ernstige trillingen, aangezien het een precisie-instrument is. De ingebouwde 12VDC lithiumbatterij van de zender vereist elke 2 maanden oplaadonderhoud om batterijdegradatie te voorkomen. Alle reparaties, onderhoud en afstellingen moeten worden uitgevoerd door gekwalificeerde professionals. Het instrument wordt geleverd met 1 jaar garantie op productkwaliteitsproblemen, met levenslange reparatie en technische ondersteuning beschikbaar.
Over XZH TEST
XZH TEST is een professionele fabrikant gespecialiseerd in kabeltesten, foutdetectie en diagnostische oplossingen voor energiebedrijven, elektrische aannemers en industriële klanten wereldwijd. Met een uitgebreide productlijn, waaronder kabelidentificatoren, foutlokalisatoren en diagnosesystemen, levert XZH TEST betrouwbare veldapparatuur die ingenieurs helpt sneller, veiliger en nauwkeuriger te werken.
Neem vandaag nog contact met ons op voor een op maat gemaakte oplossing die is afgestemd op uw behoeften op het gebied van kabelidentificatie en -onderhoud.
