Locatie van storing in ondergrondse campuskabel - XHDD-503 Pinpointer op Linyou Middle School, China

2026-07-13

Overzicht van het project

Op 28 augustus 2023 werd ons technische team naar de Linyou County Middle School in Baoji, Shaanxi Provincie, China gestuurd.om kritieke ondergrondse stroomkabelfouten te diagnosticeren en te identificeren die een volledige stroomstoring van het onderwijssysteem hadden veroorzaakt.

Achtergrond van de klant

Linyou County Middle School is een openbare onderwijsinstelling met een campus-breed ondergrondse elektriciteitsdistributienetwerk.YJV 4×75 mm2, 380/440Vmet een vermogen van niet meer dan 50 W300 meter.De verdelingskast van de transformatoren van de transformatoren naar de verdelingskast van het onderwijsgebouw, die als primaire stroomvoorziening voor het hele onderwijsgebouw diende.

De uitdaging

Parameter	Ontdekken
Type kabel	YJV 4×75 mm2, 380/440V
Totale lengte	300 meter.
Isolatie van fase tot fase	0Ω (kortsluiting)
Isolatie van fase tot grond	0Ω (grondfout)
Fouttype	Fase-op-fase kortsluiting met grondfout
Plaats van de kabelverbinding	270 m mark (kabelput)

De school vereisthet identificeren van fouten op dezelfde dagMinimale opgraving was van cruciaal belang om het campusterrein te beschermen, en de aanwezigheid van andere begraven nutsbedrijven eiste een precieze, niet-destructieve foutlocatie.

Onze oplossing en uitrusting

We hebben een volledige vierfasige werkstroom voor het opsporen van storingen ingezet met behulp van XZH TEST-apparatuur:

Stage	Vervaardiging	Model	Functie
1Isolatieonderzoek	Digitale megohmmeter	XHMR-5kV	500V bereik
2. HV-impulsgeneratie	HV-pulsgenerator	XHHV535-2L	Toegepaste impulsspanning van 6 ‰ 7 kV om flashover te creëren op foutpunten
3. Fout Voorlocatie	Kabelfoutcontrole	XHGG-502	Analyse van de golfvorm van lage- en hoge-spanningspulsen voor afstandsmeten
4Precieze aanwijzing	Cable Fault Pinpointer	XHDD-503 & XHDD-503D	Acoustisch-magnetische synchronisatiemethode voor een nauwkeurige foutlocatie van < 0,1 m

Implementatieproces

Isolatiebeoordeling:Met behulp van de XHMR-5kV bij 500V, bevestigden we dat alle drie de fasen 0Ω isolatie hadden van de grond en tussen de fasen, bevestigend een grondfout van een kortsluiting.
Verificatie van pad:De kabelroute werd duidelijk gemarkeerd met indicatorposten.
Rough Pre-locatie:De XHHV535-2L voerde 6kV impulsspanning toe aan de defecte kabel, waardoor een gecontroleerde flashoverontlading ontstaat.met twee foutsafstanden:120 meter.en170 meter..
Precieze identificatie:De spanning werd verhoogd tot 7 kV voor duidelijker geluidsontladingssignalen.XHDD-503 en XHDD-503Dmet een vermogen van meer dan 10 W,Onze ingenieurs hebben beide foutpunten precies gevonden door het minimale tijdsverschil tussen elektromagnetische en akoestische signalen te identificeren.Beide locaties waren gemarkeerd voor opgraving.

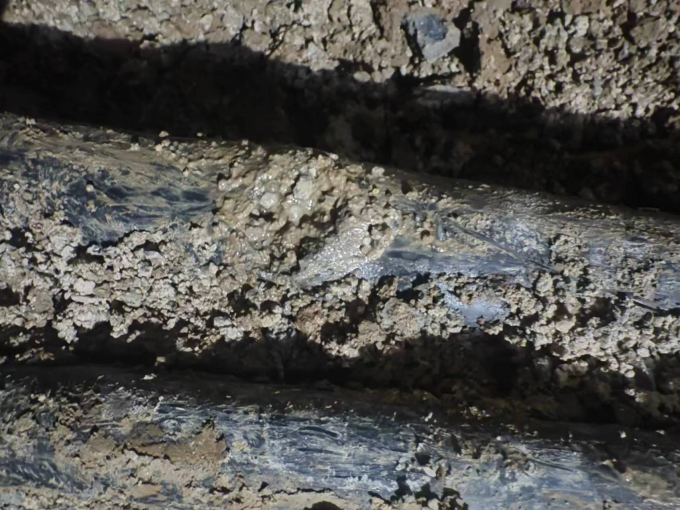

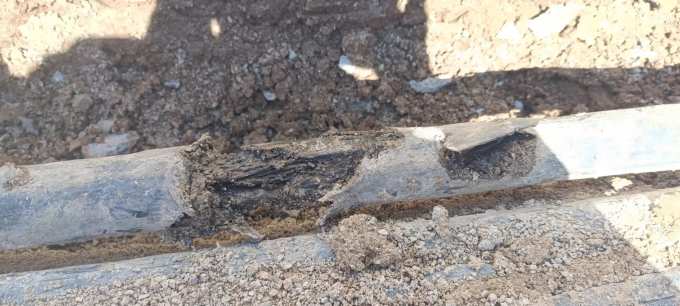

Bevestiging van de opgraving:Door doelgerichte opgravingen op de gemarkeerde plaatsen werden beide breuklocaties bevestigd.afwijking minder dan 0,1 m.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

Projectresultaten

Resultaten	Detail
Gevonden fouten	2(120m en 170m posities)
Preciesheid bepalen	< 0,1 m(akoestisch-magnetische synchronisatie)
Totale duur	Voltooiing op dezelfde dag (testen ter plaatse tot definitieve identificatie)
Omvang van de opgravingen	Minimaal slechts twee gemarkeerde posities
Veiligheidsregister	Geen incidenten, geen valse opgravingen, geen verwondingen.

Conclusies

Dit project toont de uitgebreide functionaliteit van XZH TEST voor het opsporen van kabelfouten in tijdgevoelige campusomgevingen.De vierfasemethode ¥ van isolatietests tot ruwe pre-locatie tot akoestisch-magnetisch nauwkeurig plaatsen met deXHDD-503 serie- een nauwkeurige, efficiënte foutlocatie met minimale storingen.Het dubbele gebruik van XHDD-503 en XHDD-503D pinpointers op twee onafhankelijke foutlocaties bevestigde de betrouwbaarheid van het instrument in complexe omstandigheden.Met een precisie van minder dan 0,1 meter kon de school snel de stroom herstellen, terwijl de campus infrastructuur behouden bleef.
