Productoverzicht

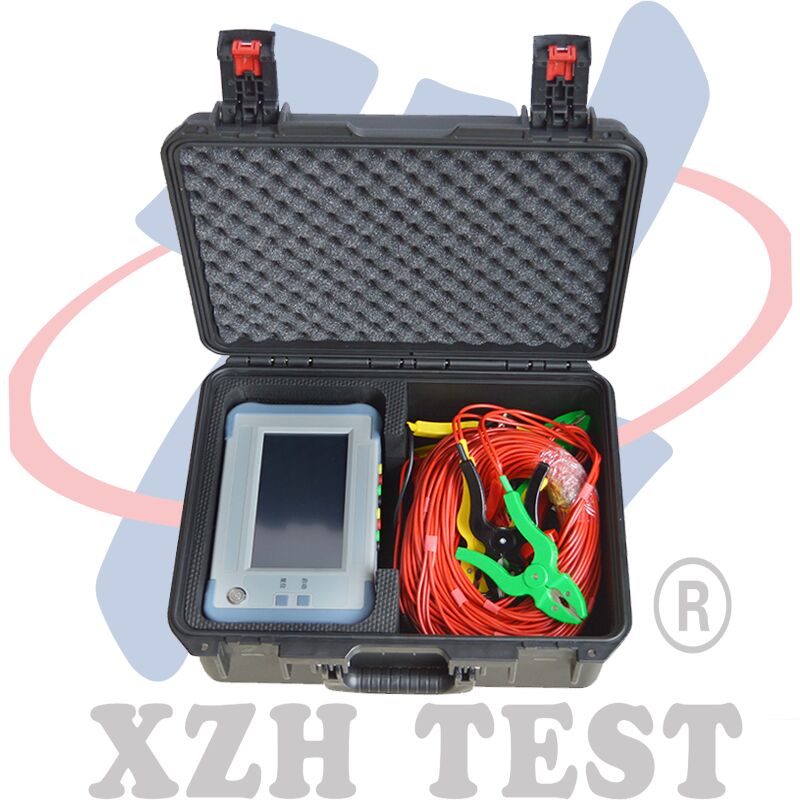

De XHYZ1668ASC On-Load Tap-Changer Tester is een gespecialiseerd diagnostisch instrument dat is ontworpen voor het meten van dynamische weerstand en het analyseren van de overgangstijming van transformator-on-load tap-changers (OLTC).OLTC's zijn het enige mechanisch bewegende onderdeel in een energietransformator en hun betrouwbare werking is van cruciaal belang voor spanningsregulatie en netstabiliteit.De omvang van de storingen in de transformatoren is in de meeste gevallen niet bepaald groot.Het XHYZ1668ASC biedt een kwantitatieve beoordeling van de OLTC-toestand door de dynamische weerstandsgolfvorm tijdens kraanovergangen vast te leggen.het onderhoudsteams in staat stellen om ontwikkelende storingen te identificeren voordat ze tot storingen in gebruik uitlopen.
Het instrument is ontworpen met een Engelse menubedrijfsinterface voor een intuïtieve bediening.Lichte structuur met uitstekende elektromagnetische interferentiebestendigheid geschikt voor omgevingen met hoogspanningsonderstationsDe hoge stroom uitgangscapaciteit zorgt voor schone weerstandssignalen, zelfs door lange meetleidingen en contact-oxide lagen.Een 7-inch grootformaat LCD toont in realtime dynamische weerstandsgolfvormen met automatische amplitude schaalHet instrument ondersteunt transformatorwindingconfiguraties van type Yn, Y en D.meet zowel kraanveranderers tijdens als na de ladingEen ingebouwd geheugen slaat automatisch maximaal 500 volledige meetgegevens op.en het uitgebreide beschermingscircuit zorgt voor een betrouwbare werking onder veldomstandigheden.
Principe voor het meten van de dynamische weerstand
Tijdens een tapwisseloperatie gaat de OLTC tussen tapjes over via een reeks overbruggingsposities met behulp van overgangsweerstanden om opencircuits te voorkomen.De dynamische weerstandsgolfvorm die tijdens deze overgang wordt vastgelegd, onthult kritieke diagnostische informatie.: de weerstandswaarde bij elke stabiele kraanpositie, de overgangsweerstandswaarden, de duur van elke overbruggingsfase en de synchronisatie tussen fasen (voor driefase-eenheden).Afwijkingen van de verwachte golfvorm, zoals langere overgangstijden, onregelmatige weerstandsstappen of afwijkingen tussen de fasen wijzen op contact slijtage, verbranding, veervermoeidheid of mechanische binding die onderhoudsinterventie vereisen.De XHYZ1668ASC past automatisch de weerstand en tijdwaarde amplitudes op basis van de gegevens, die een schone, schaalbare golfvorm presenteert die een eenvoudige interpretatie door veldtechnici mogelijk maakt zonder gespecialiseerde golfvormanalyseopleiding.
Belangrijkste kenmerken
- Hoge uitgangsstroomcapaciteit die zorgt voor een schone dynamische weerstandsmeting, zelfs via lange testleidingen en geoxideerde contacten
- Directe compatibiliteit met wikkelingconfiguraties van transformatoren van type Yn, Y en D met automatische weergave van weerstandswaarden zonder handmatige omzetting
- Meting mogelijk met of zonder aangesloten hulpwikkelingen, waardoor tijdens onderhoudsruimten flexibiliteit wordt geboden
- Automatische schaling van de amplitude van de golfvorm, aanpassing van de weerstands- en tijdaswaarden op basis van in realtime genomen gegevens
- 7-inch grootformaat LCD-scherm dat een duidelijke visualisatie van de golfvorm en het gebruik ter plaatse in buitenomgevingen van een substation mogelijk maakt
- Compact, lichtgewicht ontwerp met anti-interferentie afscherming waardoor de fysieke belasting van het veldpersoneel tijdens langdurige testsessies wordt verminderd
- Compleet beschermingscircuit dat een hoge betrouwbaarheid onder veeleisende substationele omstandigheden garandeert
- Automatische gegevensopslag aan boord van maximaal 500 meetgegevens met bewaring van golfvormgegevens
- Engelse menu-interface waarmee veldpersoneel zonder gespecialiseerde OLTC-diagnostische opleiding snel kennis krijgt
- Breed toepasbaar in elektriciteitsproductie, transmissie, distributie en kwaliteitscontrole van transformatoren
Technische specificaties
| Parameter |
Specificatie |
| Testobject |
met een vermogen van niet meer dan 50 W |
| Metode van meting |
Dynamische weerstandsmeting met golfvormopsporing |
| Compatibele wikkeltypen |
Transformatoren van het type Yn, Y, D met directe weerstandsweergave |
| Testmodus |
met of zonder hulpwikkelingen |
| Analyse van de golfvorm |
Automatische instelling van de weerstand en de amplitude van de tijdwaarde |
| Afbeelding |
7-inch grootformaat LCD |
| Gegevensopslag |
Automatische, tot 500 golfvormrecords |
| Interfacetaal |
Engels menu systeem |
| Bescherming |
Omvattend beschermingscircuit met hoge betrouwbaarheid |
| Ontwerp |
Compact, lichtgewicht met anti-interferentie afscherming |
Doelgroep
In tegenstelling tot transformatorproefinstrumenten voor algemeen gebruik die statische wikkelparameters meten,De XHYZ1668ASC is speciaal ontworpen voor organisaties waar de mechanische toestand van de kraanwisselaar, niet alleen de elektrische parameters, de betrouwbaarheid van de transformator en de onderhoudsplanning bepaalt.:
◆ Energie- en distributiediensten¢ Netbeheerders die transformatorenparken beheren waar OLTC's jaarlijks duizenden operaties ondergaan. The XHYZ1668ASC’s dynamic resistance waveform capture enables condition-based OLTC maintenance—scheduling contact replacement and mechanism overhaul based on measured transition timing drift rather than arbitrary time or operation-count intervalsDeze gerichte onderhoudsbenadering vermindert onnodige storingen bij OLTC-inspecties en voorkomt tegelijkertijd storingen van kraanwisselaars die een transformator op een vaste kraanpositie kunnen laten vastzitten.
◆ Transformer Manufacturing Quality Assurance¢ transformatorfabrieken die vóór verzending fabriekstestingen van OLTC-mechanismen uitvoeren.De automatische schaling van de golfvorm en het directe weerstandsdisplay van het instrument versnellen de doorvoer van de productielijnDe mogelijkheid om alle drie de gebruikelijke wikkelingconfiguraties (Yn, Y,D) uit één enkel instrument wordt de noodzaak van afzonderlijke proefmachines voor verschillende transformatorontwerpen weggenomen.
◆ Elektrische test- en ingebruikname dienstverleners¢ Bedrijven die transformatorinstallatie, verificatie na reparatie en periodieke onderhoudsonderzoeken uitvoeren, wanneer de evaluatie van de toestand van OLTC een contractuele aflevering is.Een lichtgewicht ontwerp en een intuïtieve Engelse interface maken een efficiënte implementatie mogelijk op meerdere klantenlocaties in één dienst, terwijl de automatische gegevensopslag handmatige registratiefouten in het veld elimineert.
◆ Onderhoud van transformatoren in industrie en mijnbouw- zware industriële en mijnbouwwerkzaamheden met transformatoren voor ovens, rectificatoren en andere speciale eenheden die zijn uitgerust met OLTC's. The XHYZ1668ASC’s high-current output and anti-interference shielding enable reliable measurement in electrically noisy industrial environments where conventional low-current testers produce unusable data.
Vaak gestelde vragen
V1: Waarom zijn gespecialiseerde OLTC-tests nodig buiten de routine elektrische tests van transformatoren?
Conventioneel transformatoronderzoekWindweerstand, draaiverhouding,isolatieweerstand statische elektrische parameters beoordelen, maar geen informatie geven over de dynamische mechanische prestaties van de kraanwisselaarEen OLTC kan alle statische elektrische tests doorstaan, maar heeft ernstig versleten overgangscontacten die tijdens de volgende kraanwisseloperatie zullen falen.De XHYZ1668ASC vangt de volledige dynamische weerstand golfvorm tijdens een kraan overgang, die de overgangstijming, de contactvolgorde, de brugweerstandswaarden en de fase-synchronisatie-diagnostische parameters onthullen die statische tests niet kunnen meten.Aangezien OLTC-fouten ongeveer 20~30% van alle transformatorfouten in substationstoepassingen vertegenwoordigen,, is speciale OLTC-dynamische testen essentieel voor een uitgebreide beoordeling van de toestand van de transformator.
V2: Wat onthult de dynamische weerstandsgolfvorm over de OLTC-toestand?
Een gezonde OLTC produceert een kenmerkende golfvorm met: (1) stabiele weerstand bij de startkraan,(2) een schone overgang door de overbruggingspositie met de overgangsweerstandswaarde duidelijk zichtbaar, (3) stabiele weerstand bij de bestemmingsklep en (4) consistente overgangstijd. Diagnostische afwijkingen omvatten: langere overgangstijd die wijst op mechanische weerstand of veervermoeidheid;onregelmatige of onstabiele weerstand tijdens de overbruggingsfase, die wijst op geputte of verkoolde overgangscontactende weerstandswaarden die afwijken van de naamplaat van de overgangsweerstand die de afbraak van de weerstand aangeeft;en afwijkingen in de interfase timing in driefase-eenheden die wijzen op asynchrone werking die de mechanische koppeling benadruktDe XHYZ1668ASC's automatische amplitude scaling presenteert deze kenmerken duidelijk, waardoor veldpersoneel abnormale patronen kan identificeren zonder dat deskundig interpretatievaardigheden nodig zijn.
V3: Kan de XHYZ1668ASC zowel kraanveranderers tijdens als na het laden testen?
Ja, voor on-load tap-changers (OLTC),het instrument vangt de dynamische weerstandsgolfvorm op tijdens kraanovergangen met de transformator die wordt aangedreven bij verlaagde spanning of met de teststroom van het instrument zelfVoor kraanwisselaars (DETC) zonder belasting meet het instrument de statische contactweerstand bij elke kraanpositie.het controleren of de contactweerstand stabiel is en binnen de specificaties ligt op alle werkpositiesHet apparaat kan metingen uitvoeren met of zonder aangesloten transformatorhulpwikkelingen.het verlenen van flexibiliteit tijdens onderhoudsruimten wanneer volledige isolatie van de wikkeling mogelijk niet praktisch is.
V4: Wat is het belang van het kunnen testen van Yn-, Y- en D-wikkelingen?
Krachttransformatoren maken gebruik van verschillende wikkelverbindingsconfiguraties, afhankelijk van hun spanningsklasse, toepassing en aardingsschema.Yn (wye met neutrale uitgetrokken) komt vaak voor aan de hoogspanningszijde van generator step-up transformators en aan de laagspanningszijde van distributie transformators. Y (wye zonder neutraal) wordt gebruikt in bepaalde transmissie-toepassingen. D (delta) is standaard aan de laagspanningszijde van generatortransformatoren en bepaalde industriële transformatoren.Elke configuratie vereist specifieke testleidingverbindingen om stroom en spanning correct in te voeren en te metenDe XHYZ1668ASC ondersteunt alle drie de configuraties met directe weerstandsweergave.het elimineren van de noodzaak voor de exploitant om handmatig omrekeningsfactoren toe te passen en het verminderen van het risico op meetfouten als gevolg van onjuiste configuratieveronderstellingen.
V5: Hoe moeten testgegevens worden beheerd en wat biedt de opslag van 500 records?
De XHYZ1668ASC slaat automatisch elk volledig meetrecord op, inclusief de dynamische weerstandsgolfvorm, de overgangstijd, de weerstandswaarden bij elke kraanpositie,en testconfiguratieparameters aan het interne geheugenDe capaciteit van 500 records ondersteunt: (1) Volledige documentatie van testcampagnes van grote transformatoren zonder dat gegevens tussen locaties moeten worden gedownload.(2) Historische trends door vergelijking van de huidige golfvormen met opgeslagen basismetingen van dezelfde transformator. (3) Batchrapportering voor reglementaire conformiteitsvoorleggingen. (4) Het 7-inch LCD-scherm maakt het mogelijk om de golfvorm op het scherm te bekijken en te vergelijken in het veld voordat het wordt gedownload.gegevens kunnen worden overgedragen aan een pc voor integratie met geautomatiseerde onderhoudsbeheersystemen (CMMS)Voor transformatoren die op een jaarlijkse cyclus worden getest, leveren 500 records ongeveer 10 jaar trendinggegevens voor een middelgroot substationenpark.
In het Engels beschikbare documentatie en technische ondersteuning
