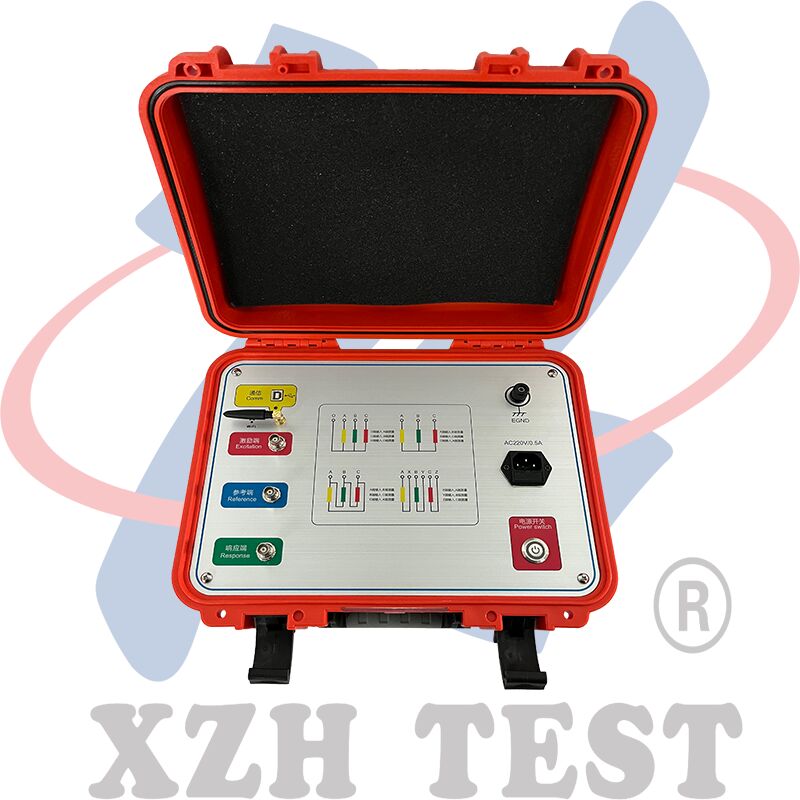

XHBX1501
Productoverzicht
Bij een transformator worden de spoelen en de interne structuur bevestigd na voltooiing van het ontwerp en de productie.Spullen met dezelfde spanningscategorie en dezelfde wikkelingstechniek hebben vaste Ci/Li-parameters, resulterend in consistente frequentiedomeinresponsen, waardoor driefasige spoelfrequentiespectrums vergelijkbaar zijn.
Veranderingen in de wikkelingparameters optreden als gevolg van interturn/fase kortsluitingen (testen), transportimpacten (spiraalverplaatsing) of door elektromagnetische krachten veroorzaakte vervorming (foutoperatie).Deze veranderingen verstoren de oorspronkelijke eigenschappen van het frequentiedomein van de transformator (e.bv. amplitudeverschuivingen van de frequentiereactie, resonantiefrequentieverschuivingen).Onze Transformer Winding Tester is ontworpen met reactie analyse technologie is een geavanceerde niet-destructieve tool voor interne fout detectie, ideaal voor 63kV ≈ 500kV-vermogenstransformatoren.
Door het kwantificeren van de responsen van de wikkelingparameters over de frequenties heen, evalueert de tester de ernst van de vervorming via de veranderingsomvang, de verschuivingen van de frequentie-respons (amplitude/regio) en de trendanalyse.Dit maakt het mogelijk om snel te bepalen of een transformator grote reparaties nodig heeft of kritieke schade heeft geleden..
Voor in gebruik zijnde transformatoren kan de ernst van de storing worden gediagnosticeerd door het spectrum van de defecte spoel te vergelijken met of zonder historische frequentiegegevens.meer nauwkeurige inzichten voor de werking bieden, foutanalyse en onderhoud.
De tester is gebouwd met een laptop en een microcomputer met één chip en biedt zeer nauwkeurige metingen in een compact ontwerp.Het is gemakkelijk te bedienen (geen voorafgaande deskundigheid vereist) en bevat volledige test- en analysemogelijkheden.
Technische parameters
| Amplitude meetbereik |
(-120 dB) tot (+20 dB) |
| Amplitude-metingsnauwkeurigheid |
0.1 dB |
| Scanningfrequentie nauwkeurigheid |
0.005% |
| Signalinputimpedantie |
1MΩ |
| Impedantie van signaaluitgang |
50Ω |
Performance kenmerken:
1De gegevensverwerving en -besturing worden uitgevoerd met behulp van een zeer geïntegreerde microprocessor met hoge snelheid.
2De communicatie tussen de laptop en het instrument wordt via een USB-interface uitgevoerd.
3. Draadloze Bluetooth- of Wi-Fi-interfaces zijn beschikbaar voor communicatie tussen de laptop en het instrument (optioneel).
De draadloze Wi-Fi-interface maakt het gemakkelijk te gebruiken met tablets en smartphones.
4De hardwarekern gebruikt een speciale highspeed digitale sweepfrequency technologie (uit de VS), die door middel van testen fouten zoals wikkeling vervorming, uitstorting,verplaatsing, kantelingen, kortsluitingen tussen bochten en fase-op-fase kortsluitingen.
