35kV Kabelfoutlocatiesysteem met 2048J Ontladingsvermogen

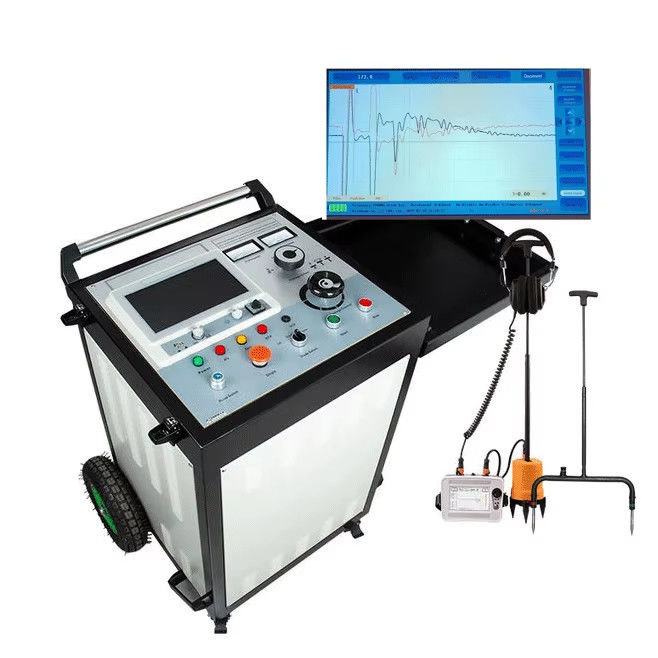

Het XHHV535-4TSB kabel foutlocatie systeem is ontworpen om hoofdisolatiefouten in stroomkabels met spanningsniveaus tot 35kV te detecteren en de kabellengte te kalibreren. Dit uitgebreide systeem omvat een kabel fouttester en een hoogspanningspulsgenerator.

De kabel fouttester beschikt over een intuïtieve software-interface met touch-bediening, gecentraliseerde microcontrollerbesturing en een ingebouwde lithium-ion batterij met hoge capaciteit. Het onafhankelijke voedingssysteem voorkomt interferentie tijdens impulsontlading, wat een stabiele en betrouwbare werking garandeert.

Dit systeem is geschikt voor het detecteren van verschillende fouten in stroomkabels, waaronder laagohmige, kortsluiting, open circuit, draadbreuk, hoogohmige lekkage en hoogohmige overslagfouten in verschillende kabeltypen en -materialen.

• Bemonsteringsfrequentie: 1MHz-400MHz
• Laagspanningspulsamplitude: 300V±15%
• Afstandsmeetbereik: ≥120km
• Testbereiken: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
• Pulsbreedte: 0.15μS tot 10μS
• Minimale resolutie: 0.07m
• Test blinde zone: ≤10m
• Meetfout: ≤±(0.5%×L+1m), waarbij L de kabellengte is
• Voeding: Ingebouwde 10.4AH lithium batterij (5 uur werking, 2 uur oplaadtijd)

De XHDD503E pinpointer gebruikt akoestisch-magnetische synchronisatietechnologie om kabelfouten nauwkeurig te lokaliseren. In combinatie met een hoogspanningspulsgenerator detecteert hij overslagsverschijnselen door middel van trillingen, geluidsgolven en elektromagnetische golven, waarbij de foutafstand wordt weergegeven en hoorbare signalen worden geproduceerd voor een nauwkeurige foutlokalisatie.

• Geluidsbandbreedte: 100Hz-1600Hz (all-pass, low-pass, high-pass, band-pass opties)
• 8-niveau aanpassing voor geluids-, magnetische en spanningskanalen
• Geluidsuitvoer: 16-niveau versterking (0-112dB), 350Ω impedantie
• Detectiebereik: 0.00-99.99ms, 75mV-75V
• Detectienauwkeurigheid: ≤0.1m (positionering), ≤0.5m (stapspanning/pad)
• Voeding: 4×18650 lithium batterijen (8+ uur stand-by)
• Bedrijfstemperatuur: -25℃ tot 65℃
• Afmetingen: 428×350×230mm
• Gewicht: 7kg
