Kabelmantelstoorzender 60kV Digitale Doorbrandbrug 750mA HV Teststroom | XHSC-60Q

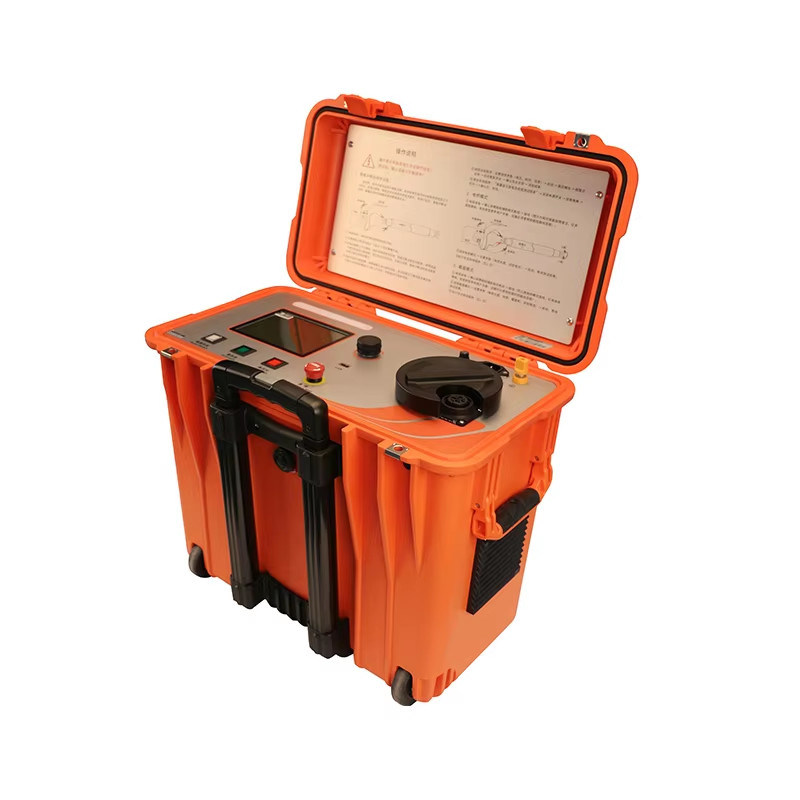

De XHSC-60Q kabelmantelstoringzoeker is een professionele digitale doorbrandbrug, ontworpen voor het lokaliseren van mantel-, isolatie- en hoogohmige storingen in complexe kabelsystemen. Het integreert doorbranden en intelligente brugmeting in één draagbaar apparaat: de doorbrandmodus levert een nominale DC-spanning van 60 kV met een maximale boogstroom van 400 mA om hoogohmige storingen snel om te zetten in laagohmige storingen, terwijl de digitale brugmodus tot 750 mA teststroom levert voor zeer nauwkeurige storingsafstandmeting.

Dit instrument is bijzonder geschikt voor de pre-lokalisatie van isolatie- en mantelstoringen in hoogspannings-, grootdoorsnede- en lange complexe kabelsystemen, inclusief kabels met GIS-terminals en cross-bonding verbindingen. De volledige lokalisatie kan snel worden uitgevoerd zonder de GIS-schakelaar te verwijderen of de cross-bonding kort te sluiten, wat aanzienlijke stilstandtijd en arbeid ter plaatse bespaart.

Dit instrument biedt kabelingenieurs een betrouwbare, uitgebreide oplossing voor de pre-lokalisatie van mantel- en isolatiestoringen, waardoor de tijd die nodig is om hoogohmige storingen in complexe kabelnetwerken te vinden drastisch wordt verkort.

Kabelmantelstoringen behoren tot de meest voorkomende, maar ook meest moeilijk te lokaliseren kabelstoringen. De buitenmantel beschermt de kabel tegen vocht en mechanische schade, en de binnenbekleding voorkomt dat water langs de geleider binnendringt. Wanneer de mantel beschadigd raakt door graafwerkzaamheden, corrosie, knaagdierenaanvallen of slechte installatie, dringt vocht de kabel binnen en leidt dit geleidelijk tot verslechtering van de isolatie en uiteindelijk tot uitval.

In tegenstelling tot een volledige doorslag van de isolatie, vertoont een mantelstoring vaak een hoogohmige karakteristiek die conventionele testsignalen blokkeert. De XHSC-60Q behandelt deze gevallen met zijn geïntegreerde doorbrandfunctie: de 60 kV DC-uitvoer met tot 400 mA boogstroom verkoolt het hoogohmige storingspunt tot een stabiele laagohmige storing, en de digitale brug meet vervolgens de storingsafstand met een nauwkeurigheid van ±(0,1% ·L + 1) m. Dit maakt de XHSC-60Q een complete oplossing voor de pre-lokalisatie van mantelstoringen, van storingsconversie tot afstandmeting.

De XHSC-60Q begint elke test met een intelligente diagnose die de kabelconditie automatisch evalueert en het meest efficiënte pad selecteert om de storing te lokaliseren. Het diagnose resultaat wordt geclassificeerd in een van de volgende categorieën, en het instrument begeleidt de operator naar de juiste volgende stap.

Voor hoogohmige en instabiele doorslagstoringen past de doorbrandmodus 0 ~ 60 kV DC toe met tot 400 mA boogstroom om het storingspunt te verkoolen tot een stabiele laagohmige storing. De operator stelt de doorbrandspanning in, een maximale doorbrandtijd van maximaal 90 minuten en het uitgangsvermogen. Wanneer de slimme doorbrandfunctie is ingeschakeld, eindigt de test automatisch zodra de storingsimpedantie daalt tot het niveau dat vereist is voor de afstandmeetmodus, wat tijd bespaart en onnodige stress op de kabel voorkomt.

De XHSC-60Q biedt twee storingsafstandmeetmodi om aan verschillende veldomstandigheden te voldoen. In de brugmodus voert de operator de bekende kabellengte in; in de dwarsdoorsnedemodus voert de operator het kabelmateriaal en de dwarsdoorsnede in, en kan de storingsafstand worden gemeten, zelfs als de totale kabellengte onbekend is.

In beide modi is de teststroom selecteerbaar van 20 mA tot 750 mA. De uitgangsspanning is 4000 V voor stromen van 20 ~ 75 mA, volgt de relatie spanning (V) × stroom (mA) = 300 W voor stromen van 80 ~ 400 mA, en is 400 V voor stromen van 410 ~ 750 mA, wat zorgt voor een sterk signaal voor nauwkeurige meting onder alle omstandigheden.

Het instellingenmenu biedt tijdinstelling, apparaatinformatie, historische records en functie-opties. Historische testgegevens van zowel de brugmodus als de dwarsdoorsnedemodus worden automatisch opgeslagen, met een capaciteit van maximaal 100 records die kunnen worden bekeken, individueel worden verwijderd of worden gewist. De functie-opties omvatten de slimme doorbrandfunctie en de aardingsdetectiefunctie; wanneer de aardingsdetectie is ingeschakeld, controleert de apparatuur geforceerd of de impedantie tussen de beschermende aarding en de werkende aarding binnen het veilige bereik ligt, en staat anders geen spanningsverhoging toe.

De standaardlevering omvat de intelligente doorbrandbrug hoofdeenheid, de brugtestbox, 5 reservezekeringen (10A, 5 × 20), de FJ1 brugpositioneringstestkabel, de FJ2 laagohmige kortsluitkabel, de FJ4 doorbrandbronuitgangskabel, een speciale aardingskabel, een ontladingsstaaf aardingskabel, het netsnoer en de ontladingsstaaf. Optionele FJ1L en FJ4L verlengde 20m kabels zijn beschikbaar voor lange kabelsecties.

Correcte bedrading is essentieel voor nauwkeurige en veilige meting. De XHSC-60Q ondersteunt de operator met een automatische bedradingscontrole en detectie van beschermende aarding voordat er hoogspanning wordt aangelegd.

Mijnen en zware industriële installaties exploiteren uitgebreide midden- en hoogspanningskabelnetwerken voor stroomvoorziening, vaak aangelegd in ruwe omgevingen waar schade aan de mantel door graafwerkzaamheden, trillingen en corrosieve media veel voorkomt. De XHSC-60Q helpt onderhoudsteams bij het snel lokaliseren van mantel- en isolatiestoringen, waardoor productieverliezen worden geminimaliseerd en de veiligheid van kritieke apparatuur wordt gewaarborgd.

Spoorweg- en metronetwerken zijn afhankelijk van betrouwbare stroomkabels langs sporen, in tunnels en op stations. Kabelstoringen in deze systemen veroorzaken serviceonderbrekingen en veiligheidsrisico's. Het draagbare ontwerp van 22 kg met trekstangchassis en wielen is ideaal voor spoorwegonderhoudspersoneel, en de blind-spot-vrije brugmethode behandelt de korte kabelsecties die typisch zijn voor stations- en signaalstroomnetwerken.

Datacenters en commerciële gebouwen bevatten dichte kabelnetwerken waar downtime extreem kostbaar is. Elektrische aannemers die deze faciliteiten onderhouden, hebben snelle, nauwkeurige storingslokalisatietools nodig. De automatische diagnose en éénknopsbediening van de XHSC-60Q verminderen de vereiste vaardigheid van het personeel ter plaatse, terwijl de automatische gegevensopslag volledige testrecords levert voor acceptatie- en onderhoudsdocumentatie.

Renovatieprojecten van landelijke elektriciteitsnetten omvatten lange kabelsecties met veel verbindingen en gemengde kabeltypen. De dwarsdoorsnedemodus van de XHSC-60Q meet de storingsafstand, zelfs wanneer de totale kabellengte onbekend is, wat een veelvoorkomende situatie is in landelijke netwerken. De brede spanningsingang van 100 V tot 240 V past zich ook aan verschillende stroomomstandigheden ter plaatse aan.

Traditioneel vereisten doorbranden en brugmeting twee aparte instrumenten met zware externe bekabeling en handmatige moduswisseling. De XHSC-60Q vervangt beide door één geïntegreerd apparaat.

Voor meer informatie over de XHSC-60Q kabelmantelstoringzoeker, inclusief gedetailleerde specificaties, demonstratievideo's en prijzen, kunt u contact opnemen met ons verkoopteam. Wij adviseren u graag de meest geschikte oplossing voor kabelstoringen voor uw kabelnetwerk.
