TDR Ondergrondse Kabelfoutzoeker Moderne Technologie voor Signaalfiltering en Gegevensverwerking

Productdetails:

Certificering:	CE, ISO

Detailinformatie

Certificering:

CE, ISO

Model nr.:

XHGG502

Op maat:

Op maat

Kleur:

Zwart

Transportpakket:

Houten doos met schuim erin

Handelsmerk:

XZH-test

Oorsprong:

China Xi'an

Levering vermogen:

1000 stuks/jaar

Aanpassing:

Beschikbaar

Naverkoopservice:

Garantie

Garantie:

1 jaar

Markeren:

High Light

Markeren:

TDR-kabelfoutlocator

Signaalfiltering TDR Kabelfoutzoeker

Ondergrondse kabelfoutlocator

Productomschrijving

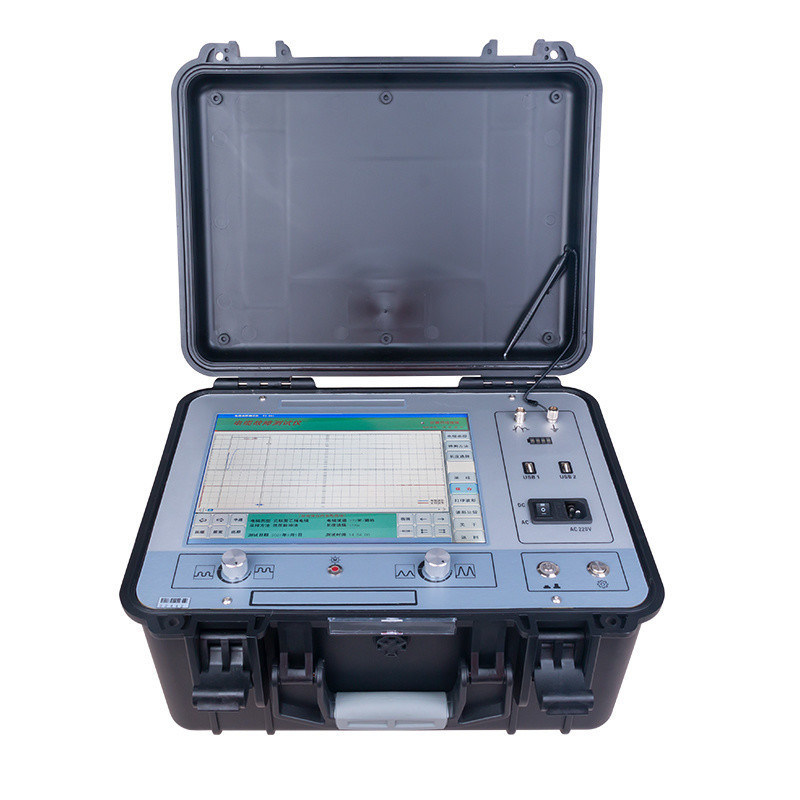

De XHGG502 tdr ondergrondse kabelfoutlocator gebruikt een 12,1 inch touch-all-in-one computer van industriële kwaliteit en een eenvoudige bedieningssoftware-interface om de interactie tussen mens en computer te testen.Het gebruik van industriële geïntegreerde schakelingen, ingebouwde lithium-ionbatterij met een grote capaciteit, stabiel en betrouwbaar en gemakkelijk te gebruiken.
Deze kabelfoutmeter is een speciaal instrument voor het meten en analyseren van de status van de stroomkabel en de foutsafstand.Deze kabel fout tester neemt de combinatie van moderne elektronische technologie en computertechnologie om signaal filtering te realiseren, verwerving, gegevensverwerking, grafische weergave, grafische analyse, om de snelheidsmeting van de kabel, de test van de kabellengte, de test van de afstand van de kabel te voltooien.
Deze kabelfoutlocator is geschikt voor fouten met lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende secties en verschillende media, evenals lekken met hoge weerstand en flitsen met hoge weerstand. netwerkfalen.
U bent van harte welkom om contact met ons op te nemen voor meer informatie.

Naam van het product	Ondergrondse kabelfoutvoorlocatie (TDR)
Model	XHGG502
MOQ	1 Eenheid
Hoofdfunctie	Voor grof afstandsmeting van ondergrondse kabelfouten
Uitzameling van gegevens	60 MHz, 120 MHz, 240 MHz, 400 MHz
Testafstand	> 60 km
De testkabellengte is ingesteld	< 1 km (korte afstand); < 3 km (middeleeuwse afstand); > 3 km ((lange afstand)
Impulsaamplitude	400 Vpp
Breedte van de puls	0.1uS en 2uS
Leesresolutie	0.1m
nauwkeurigheid van de test van het systeem	Minder dan 0,5 m
Impulskoppeling weerstaan spanning	38 kVDC
Arbeidsomstandigheden	Temperatuur -25°C tot +55°C, relatieve luchtvochtigheid 85%, atmosferische druk 750±30 mmHg.
Metode van meting	Metode voor laagspanningsimpulsen, flashovermethode voor hoogspanningen, methode voor meervoudige pulsen

XHGG502 ARC Kabelfoutvoorlocator
Precieze en snelle opsporing van de belangrijkste isolatiefout van stroomkabels met spanningsniveaus van 35KV en lager; kalibratie van de kabellengte; grofweg testen van de kabelfout afstand

Voorlopige locatie van kabelfouten met de reflectiemeter XHGG502 op basis van de

met de laagspanningsimpulsreflectiemethode (TDR),
flashover van hoge spanningmethode (d.w.z. ICE, DECAY),
Boogreflectiemethode (ARC)enkelgeschoten en ARC-meerdere schoten)

Voorspeler voor de locatie van kabelfouten

XHGG502: voor de test van de storingsafstand van kabels, een gastheer en een koppelingsapparaat

U bent van harte welkom om contact met ons op te nemen voor meer informatie en service.Voorplaatsing van kabelfouten: met de reflectometer XHGG502 op basis van de laagspanningsimpulsreflectiemethode (TDR) en de hoogspanningsverval-flashover-methode (DECAY),Metode voor boogreflectie ((een-/meerdere schiet).

TDR Ondergrondse Kabelfoutzoeker Moderne Technologie voor Signaalfiltering en Gegevensverwerking 1

Er zijn drie testmodus van XHGG502, lage spanning puls, hoge spanning flashover, ARC multi-shot.
De onderstaande afbeelding toont de kabelfoutafstand, gemeten met behulp van de ARC-testmodus voor meerdere schoten van XHGG502.
TDR Ondergrondse Kabelfoutzoeker Moderne Technologie voor Signaalfiltering en Gegevensverwerking 2

De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de hoogspannings flashover-testmodus van XHGG502

De onderstaande afbeelding toont de kabellengte of kabel open circuit fout afstand gemeten met behulp van de lage spanning puls testmodus van XHGG502.het is niet nodig om de hoogspanningspulsgenerator aan te sluitenAndere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.

TDR Ondergrondse Kabelfoutzoeker Moderne Technologie voor Signaalfiltering en Gegevensverwerking 4
