ARC Multi-Pulse kabelfoutzoeker met handschriftannotatie | 12,1 inch XP 60 km | XHGG502

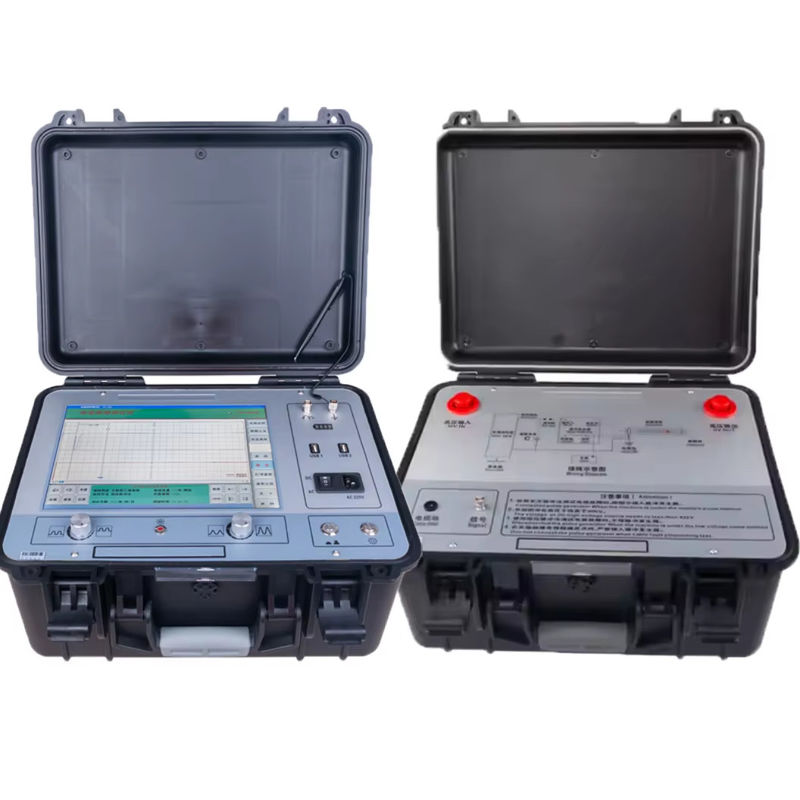

De XHGG502 ARC Multi-Pulse Cable Fault Locator combineert 400MHz variabele frequentie bemonstering, 8-pulse ARC multi-pulse technologie en een 12.1-inch XP-gebaseerde industriële touchcomputer in één geïntegreerd veldinstrumentHet detecteert lage weerstand, kortsluiting, open circuit, ontkoppeling, lekken, hoge weerstand, en flashover hoge weerstand fouten op stroomkabels, hoge frequentie coaxiale kabels,kabel van straatverlichtingDe XHGG502 onderscheidt zich van alle andere instrumenten in zijn klasse door het handschriftelijke annotatiesysteem:na het vastleggen van een golfvorm, schrijft de bediener rechtstreeks op het touchscreen naam van het personeel, testlocatie, identificatie van de kabel, foutkenmerken,omgevingsomstandigheden en de annotaties worden opgeslagen als onderdeel van het golfvormbestandDit elimineert de grootste bron van verwarring na het veld: een technicus die terugkeert naar het kantoor met 50 golfvormbestanden en zich niet kan herinneren welke golfvorm tot welke kabel behoort.

Beschouw een typisch foutonderzoek: een 11kV-voeder gaat op 03:00De bemanning arriveert om 05: 00.30, test drie kabelsegmenten van twee verschillende substations, vangt 18 golfvormspuren op, en geeft ze om 09:00 uur aan de senior ingenieur voor analyse.De ingenieur ziet 18 onaangeduide sporen. Elk kan de fout zijn.De handgeschreven aantekeningen van de bemanningsleider, gekrabbeld in een vochtig notitieboekje om 05:30, zijn nauwelijks leesbaar.

Bij de XHGG502 draagt elk van die 18 golfvormbestanden een duidelijke, leesbare annotatie geschreven door een veldtechnicus: "Feeder 7B, zuidelijk loopgat, 230 meter van het substation, testleidingen op A-C fase,natte omstandighedenDe senior ingenieur opent het dossier, leest de toelichting, bevestigt de fout en geeft het reparatiebevel voordat de bemanning klaar is met ontbijten.Dat is het verschil tussen een golfvormbestand en een veldrapport..

De ARC (Arc Reflection) multi-impulsmethode van de XHGG502 ook bekend als de acht-impulsmethode is de meest geavanceerde kabelfout-voorlocatie-techniek die beschikbaar is in een draagbaar instrument.De pulscoupler (38kVDC) stuurt een nauwkeurig getimede hoogspanningspuls in de kabel, gelijktijdig met een laagspanningsreferentiepulsHet apparaat vangt en toont tot 8 groepen hoogspannings- en laagspanningsgolfvormparen op het 12,1 inch scherm.die een directe visuele vergelijking mogelijk maakt tussen de reflectie van de fout en het referentietrajectHet principe is eenvoudig maar krachtig: een hoogweerstandsfout op het boogpunt tijdens een flashover gedraagt zich elektrisch als een kortsluiting op datzelfde punt.De laagspanningsreferentiepuls vertoont dus hetzelfde reflectiemodel als de hoogspanningsflashover en het punt waar ze overeenkomen is het foutpuntDit elimineert het probleem van "raai welke reflectiepiek de fout is" dat de interpretatie van de TDR met een enkele impuls plaagt bij fouten met een hoge impedantie.

De meeste kabelfoutlocators gebruiken een ingebouwde microcontroller die een speciaal LCD-paneel aanstuurt, geschikt voor het weergeven van een enkele golfvorm, maar niet in staat om een volledig besturingssysteem uit te voeren.De XHGG502 maakt gebruik van een complete XP-gebaseerde industriële computer met een 12.1-inch aanraak-display dat in zonlicht leesbaar is.

• Multi-tasking workflow:Bekijk de testgolfvorm, de kabelbeheerdatabase en de rapportvoorbeelden tegelijkertijd.
• Volledige perifere ondersteuning:Externe toetsenbord en muis voor kantoorgebaseerde analyse USB-printer voor directe papieren rapporten USB-flashdrive voor bulk waveform export naar pc analyse softwareStandaard Windows bestandsbeheer ️ mappen maken, hernoem bestanden, kopieer naar externe opslag.
• Toekomstbestendig:Het XP-platform kan toepassingen voor het analyseren van golfvormen van derden uitvoeren. Kabelverspreidingssnelheidsdatabases kunnen via USB worden bijgewerkt.en certificaatformaten die overeenkomen met de documentatienormen van uw organisatie.

• 400 MHz variabele frequentie bemonstering:Vier selecteerbare frequenties (60/120/240/400MHz) optimaliseren de afweging tussen de details van de golfvorm en de opslagdiepte..1 m leesresolutie en < 0,5 m testnauwkeurigheid.
• Volledig automatisch continue bemonstering:In de flashover-modus duurt de ontladingsboog een paar microseconden." Automatische winst en drempel aanpassing compenseren voor wisselende boog intensiteit.
• 400 Vpp laagspanningspuls:Een hogere pulsamplitude dan de standaard 100~300 Vpp-instrumenten zorgt voor een grotere penetratie op lange kabels en via verbindingen met hoge verliezen.2 μs breed puls voor detectie op lange afstand > 50 km.
• Automatische rapportagegeneratie:Na een succesvolle foutlocatie wordt op één knop geklikt om een volledig testverslag te genereren: screenshot van de golfvorm, testparameters (bereik, pulsbreedte, bemonsteringsfrequentie), berekende foutafstand,V/2 verspreidingssnelheidPrint via USB of export als PDF voor e-maildistributie.
• Kabelsysteem:Bewaar golfvormen op basis van de naam van de kabel, het substation, het nummer van de feeder of de projectcode.Vergelijk historische golfvormen van dezelfde kabel om de degradatietrends over meerdere onderhoudscycli te volgen.
• 38 kVDC-pulscoupler:Een hoogspanningscoupler verwerkt de volledige ontladingsenergie voor het opsporen van storingen met een ingebouwde veiligheidsisolatie.Automatisch weergeeft het gereflecteerde signaal en de volledige open-circuit referentie golfvorm naast elkaar voor ondubbelzinnige fout identificatie.
• ingebouwde lithiumbatterij van polymeer:Testkabel open circuits en kortsluitingen met lage weerstand volledig op batterij ∼ geen generator, geen netverbinding vereist.en situaties waarin de stroom op het terrein niet beschikbaar of onbetrouwbaar is.
• Hoogspanningsbescherming:Het apparaat is ontworpen om veilig te werken in een omgeving met hoge spanning.Beschermde ingangen voorkomen beschadiging of opsluiting door geïnduceerde transiënten wanneer de flashover-generator ontsnapt Geen gegevensverlies, geen reboot nodig.
