Gebruik van de in bijlage I vermelde technieken voor het testen van de afmetingen van de elektrische verbinding

Bij enkernige hoogspanningskabels met een nominale spanning van 110kV en hoger fungeert de metalen mantel zowel als elektrostatisch schild als als retourpad voor foutstromen. Om verliezen door circulerende stromen te minimaliseren, zijn deze mantels geconfigureerd in dwarsverbonden opstellingen via schakelkasten op regelmatige intervallen langs de kabelroute — doorgaans elke 500-1000 meter voor een volledige transpositiecyclus. Elke schakelkast verbindt de driefasige mantels in een specifiek rotatiepatroon, met Surge Voltage Limiters (SVL's) geïnstalleerd om de mantelisolatie te beschermen tijdens kortstondige overspanningsgebeurtenissen.

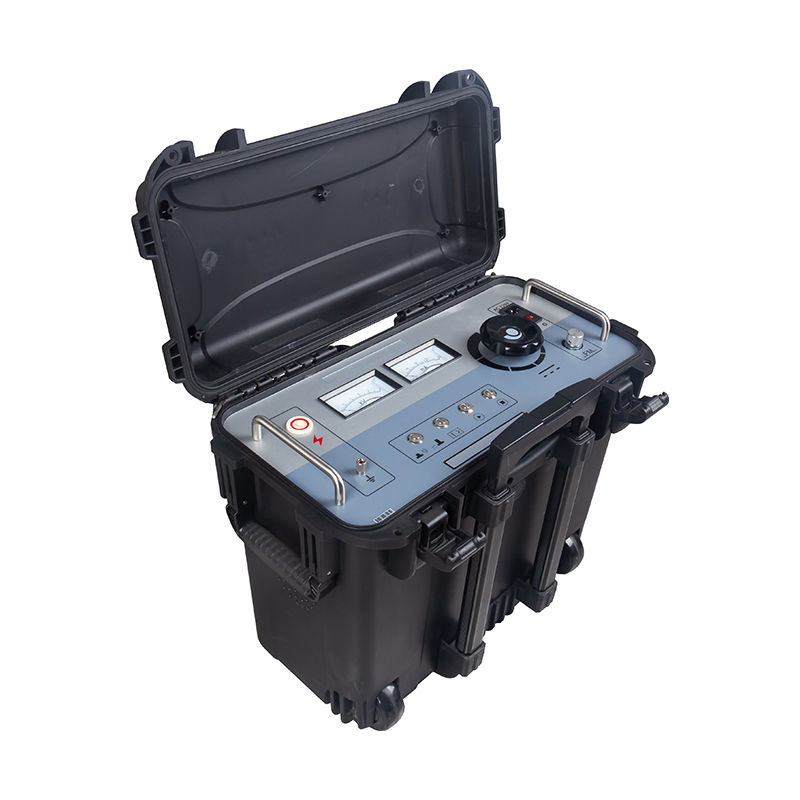

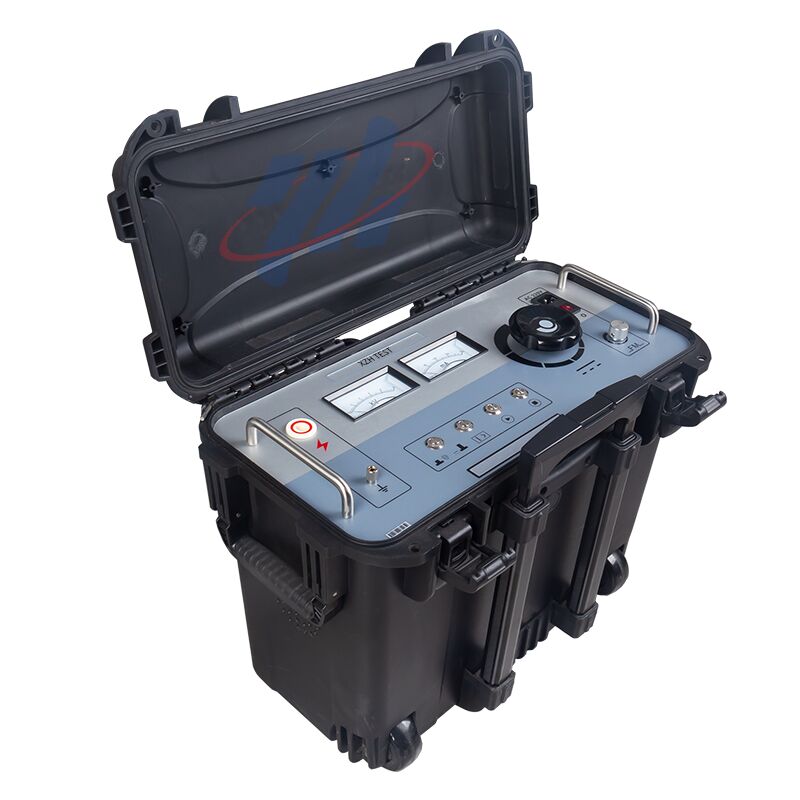

Dit dwarsverbonden systeem introduceert een unieke testuitdaging: de mantel is geen enkele continue geleider van eind tot eind, maar een gefragmenteerd netwerk dat is onderling verbonden via ingegraven schakelkasten. Een mantelstoring ergens in dit netwerk — of het nu op de buitenmantel van de kabel is, in een schakelkast, of over een SVL — kan misleidende testresultaten opleveren wanneer deze alleen vanaf de kabelaansluitingen wordt gemeten. De XHHD523L pakt dit aan door zowel de DC-weerstandscapaciteit te bieden om te identificeren dat er een manteldefect bestaat, als de stapspanningslokalisatiecapaciteit om precies te bepalen waar in het dwarsverbonden netwerk het defect zich bevindt.

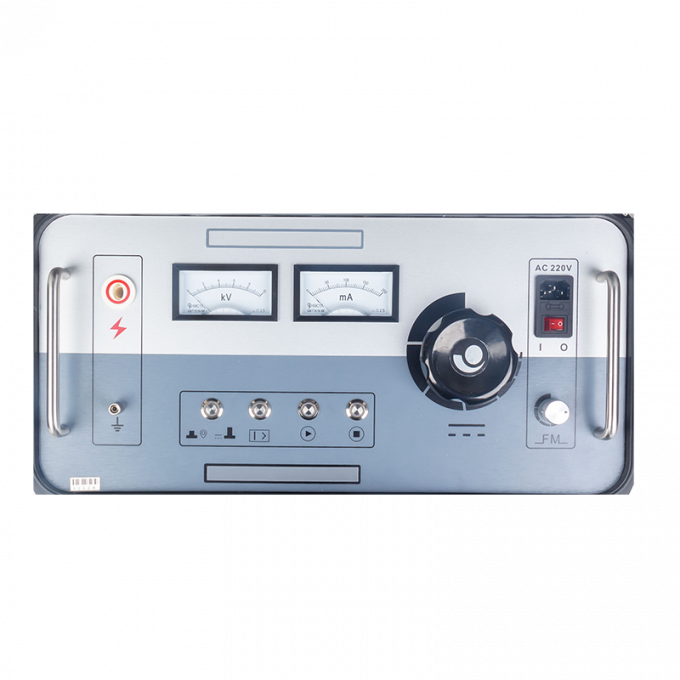

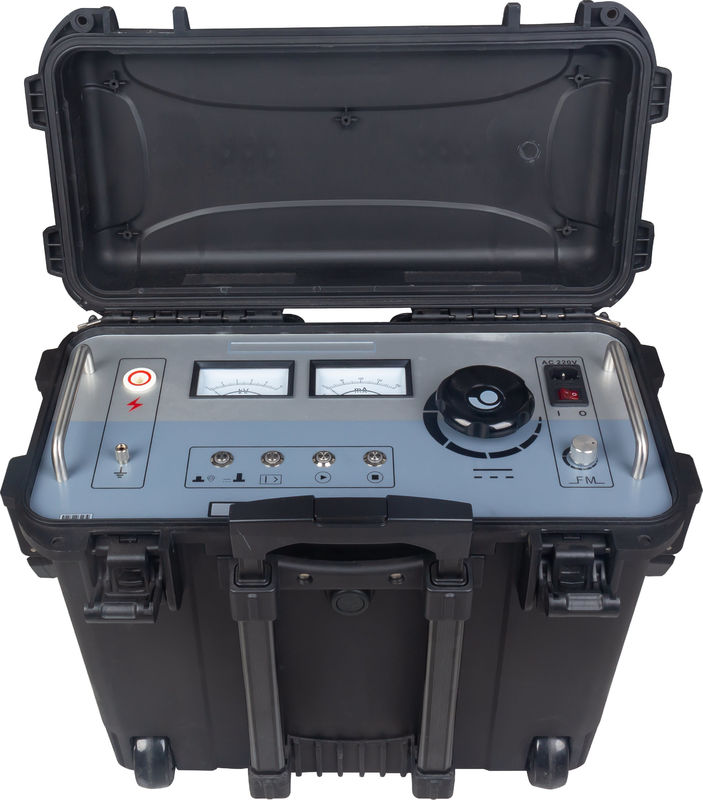

Het voorpaneel van de XHHD523L is zo ingedeeld dat de bediening van links naar rechts verloopt, wat operatorfouten tijdens veldinzet minimaliseert:

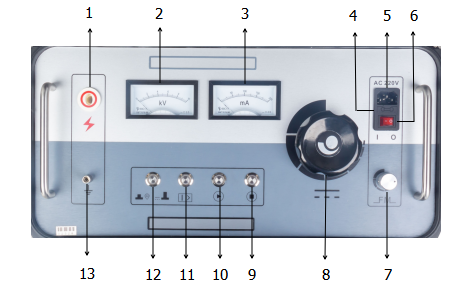

1. HV-uitgangsklem: Speciale DC hoogspanningsuitgangsaansluiting voor de te testen kabelmantel
2. kV-voltmeter: Real-time indicatie van de hoogspanningsuitgang
3. mA-ampèremeter: Monitoring van de uitgangsstroom — essentieel voor het detecteren van abnormale lekkage tijdens weerstandstesten
4. Systeemzekering: 220VAC voedingzekering — door de gebruiker te vervangen via externe socket
5. AC-stroomingang: IEC-stroomaansluiting voor 220VAC instrumentvoeding
6. Schakelaar: I = AC gevoed, 0 = uitgeschakeld
7. Frequentie-instelling: Stelt de puls-uitgangsfrequentie in in lokalisatiemodus (bereik 0,2 Hz-5 Hz)
8. Spanningsinstelling: Nulpositie start — moet volledig tegen de klok in staan (startknop verlicht) voordat de HV kan worden ingeschakeld. Met de klok mee draaien verhoogt de uitgang van 0 tot 10kV
9. HV-stopknop: Onderbreekt de HV-uitgang en activeert automatische condensatorontlading. HV-indicator dooft wanneer de uitgang veilig op nul staat
10. HV-startknop: Alleen effectief wanneer de spanningsinstelling op nul staat (knop verlicht). Druk op om de HV-uitgang in te schakelen
11. Overstroombeveiligingsschakelaar: Blauwe LED verlicht = overstroombeveiliging actief, LED uit = beveiliging uitgeschakeld
12. Moduswisselknop: Rode LED = weerstandsspanningsmodus, Groene LED = storingslokalisatiemodus. Eén-toets wissel tussen modi
13. Aardingskolom: Aardingspunt van het instrument — moet voor gebruik worden aangesloten op geverifieerde stationaarde

1. Isoleren en voorbereiden: Schakel het kabelcircuit uit. Open de dwarsverbonden schakelkasten aan beide uiteinden van het te testen segment. Dit isoleert het mantelgedeelte voor individuele beoordeling — essentieel omdat een onderling verbonden gezond segment een storing in een aangrenzend segment kan maskeren
2. Segmentidentificatie: Identificeer bij elke toegankelijke schakelkast het te testen mantelsegment. Noteer de segmentlengte en de identificatie van de schakelkast voor uw testrapport
3. DC-weerstandstest: Sluit de XHHD523L aan op het geïsoleerde mantelsegment. In weerstandsmodus (rode LED), pas 10kV DC toe volgens GB50150-2006. Monitor de mA-meter op abnormale lekstroom die mantelafbraak aangeeft
4. Foutbeoordeling: Als de weerstandstest slaagt (lekkage binnen specificatie), noteer dan het resultaat en ga verder naar het volgende segment. Als de mantel faalt, noteer dan het niveau van de lekstroom als referentie tijdens het lokaliseren
5. Moduswissel en lokaliseren: Schakel over naar lokalisatiemodus (groene LED). Injecteer het 0-10kV blokgolfsignaal op de optimale frequentie voor de kabellengte. Plaats de A-frame ontvanger langs de kabelroute tussen de schakelkasten — de micro-ampèremeter van de ontvanger begeleidt u naar de exacte storingspositie
6. Uitgraven en repareren: De stapspanningsmethode lokaliseert het defect doorgaans binnen een straal van 1 meter. Graaf op de aangegeven positie, voer de mantelreparatie uit (buitenmantelpatch of kabelverbinding vervangen) en herhaal de DC-weerstandstest om de herstelling te verifiëren

Voor een beheerder van transmissie-activa die verantwoordelijk is voor tientallen of honderden kilometers aan 110kV-500kV kabelcircuits, zijn gegevens over de toestand van de mantel niet zomaar een testresultaat — het is de leidende indicator voor toekomstige onderhoudsuitgaven. Een kabel met een gecompromitteerde mantel is op weg naar schermcorrosie, mogelijke schermdoorbraak en uiteindelijk een geforceerde stilstand. De XHHD523L maakt een op de toestand gebaseerde onderhoudsstrategie mogelijk:

• Baseline commissioninggegevens: Stel de baselines voor mantelintegriteit vast voor elk nieuw kabelcircuit bij overdracht — creëer een referentie voor alle toekomstige preventieve onderhoudstesten
• Geplande preventieve testen: Jaarlijkse of tweejaarlijkse mantelweerstandstesten op in-service circuits detecteren degradatietrends voordat ze faaldrempels bereiken
• Gerichte reparaties: Wanneer een manteldefect wordt geïdentificeerd, lokaliseer het dan nauwkeurig in plaats van een heel kabelgedeelte te vervangen — waardoor de reparatiekosten met een orde van grootte worden verminderd in vergelijking met blind graven of volledige kabelvervanging
