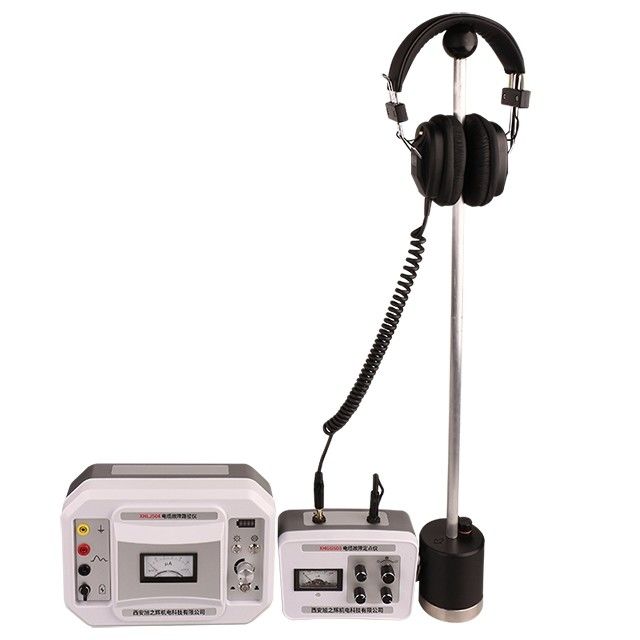

XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer
  • XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer

XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST
Certificering: CE ISO
Model Number: XHLJ504
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST
Certificering:
CE ISO
Model Number:
XHLJ504
Markeren:

High Light

Markeren:

Kabelfout Pinpointer

,

XHLJ504 kabelpad tracer

,

Multifunktioneel kabelpadtracer

Trading Information
Minimum Order Quantity:
1unit
Verpakking Details:
Houten pakket
Payment Terms:
T/T
Supply Ability:
500 units per month
Productomschrijving

Werkingsprincipe

De XHLJ504 kabelpijplocator bestaat uit een krachtige signaalgenerator (zender) en een ontvanger die nodig zijn voor het detecteren van begraven kabeltrajecten.
Het basisprincipe van de kabeltrajectmeter is het gebruik van een signaalgenerator (d.w.z. de signaalzender van de trajectmeter) om een pulssignaal in de te testen kabel te injecteren, waardoor elektromagnetische golven worden gegenereerd, die vervolgens met een sonde worden opgevangen. De ontvanger versterkt het ontvangen signaal. Na verwerking wordt de output naar de koptelefoon en de wijzerplaat gestuurd.
Deze kabeltrajectzoeker beoordeelt het begraven traject en de diepte van de kabel op basis van de geluidspieken, geluidsdalen en de afbuigingsgraad van de wijzerplaat in de koptelefoon.
XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer 0

Multifunctioneel



De kabeltrajectontvanger wordt gebruikt in combinatie met sondes en koptelefoons, enz., en kan worden gebruikt als een kabelstoringzoeker.

XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer 1XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer 2

Technische parameters

Zender
Uitgangssignaal
15kHz intermitterend
Uitgangsvermogen
100W
Uitgangsstroom
0～2A
Werkspanning
220V (1±10%) 50Hz (1±5%);
Ontvanger
Versterking
500.000 keer
Detectienauwkeurigheid
±0.2m
Uitgangsimpedantie
350Ω
Voeding
twee standaard 9V batterijen
Ruststroom
<10mA
Kenmerken
1. Gebruikmakend van het traditionele principe van elektromagnetische inductie, sterke anti-interferentiecapaciteit.
2. Met overstroom- en kortsluitingsbeveiligingsfuncties is het veilig en betrouwbaar.
3. Hoge uitgangsvermogen, niet beperkt door kabellengte, open circuit kan ook een traject vinden.
4. De output is traploos instelbaar, geschikt voor diverse testlocaties, met een sterke aanpasbaarheid.
5. Supersterke versterking, de detectiediepte is groter dan 10 meter.
6. Ultralaag stroomverbruik ontwerp, de ruststroom is minder dan 10mA.
7. Het ontwerp van de analoge meter, de signaalsterkte en trend zijn in één oogopslag duidelijk.
8. Het nulniveau kan willekeurig worden aangepast, wat geschikt is voor allerlei sterke en zwakke scènes.

Paklijst
XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer 3
On-site test
XHLJ504 Multifunctionele kabelpad tracer kabelfout pinpointer 4
