Kabelfout-tester: nauwkeurig lokaliseren van ondergrondse kabelfouten in mijnbouw/bouwterreinen/landbouw

Beschrijving:

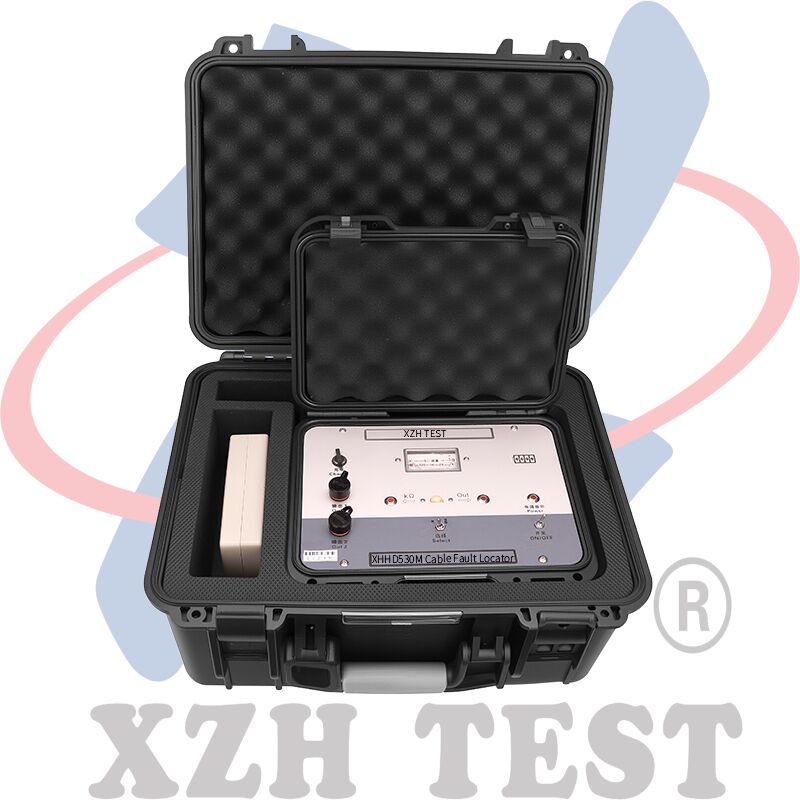

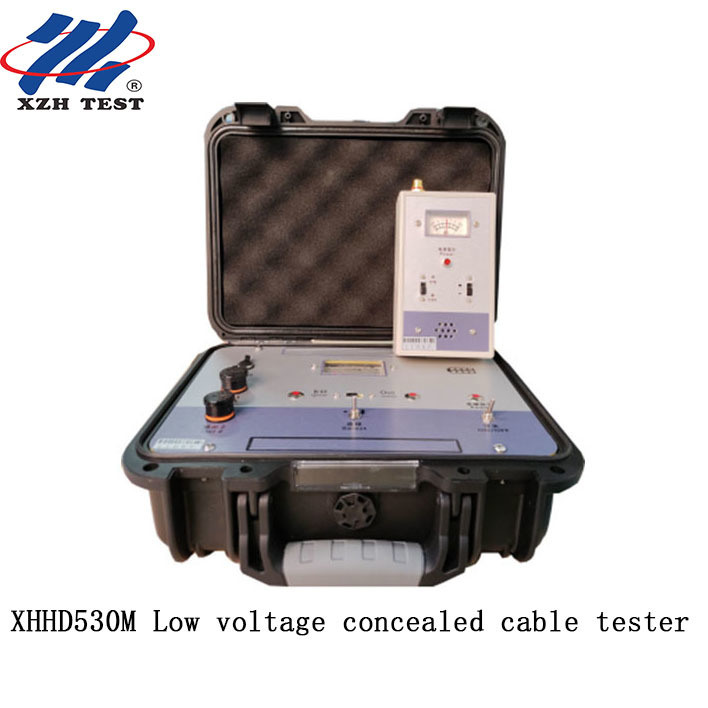

De laagspanning verborgen kabel tester is een speciaal instrument dat wordt gebruikt door de energie, omroep, post en telecommunicatie afdelingen, evenals industrie en mijnbouw,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure.Het kan de richting van de ondergrondse lijn detecteren, de nauwkeuriger ondergrondse positie, de basis diepgang,en verschillende grondlekkagefouten, gebroken kernfouten, met inbegrip van lijnen onder rijstvelden, cementwegen, bakstenen en stenen, asfaltwegen en lijnen in de muren van gebouwen.Waterdichte lijnen en kabels gebruikt op de grond kunnen allemaal worden gedetecteerd met behulp van dit instrument door middel van geschikte methoden.

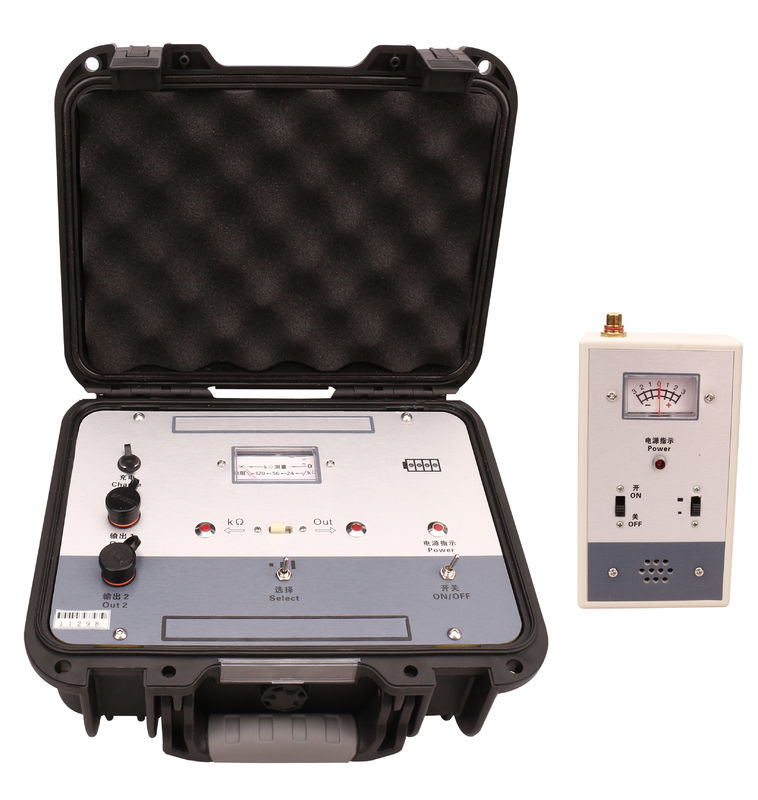

De foutdetector bestaat uit een signaalzender, een signaalontvanger, een sonde, een stekker en andere onderdelen.redelijk in structuur en mooi in uiterlijkHet instrument heeft de voordelen van een hoge gevoeligheid, een sterke anti-interferentie mogelijkheid van de geluidsmeter synchronisatie, handig te bedienen en te dragen,en een snelle en nauwkeurige locatie van het foutpuntDe ontvanger en de geluidsmeter zijn gesynchroniseerd, met hoge en lage gevoeligheidsinstellingen.die de multimeter of megohmmeter kan vervangen om de continuïteit van het circuit te controleren, ontkoppelen en mengen, de grootte van de grondlekkageweerstand meten en rechtstreeks de aard van de storing bepalen.die de detectiemethode en -functie verruimt.

Belangrijkste technische prestaties:

1. zender Het zenderpaneel is uitgerust met een "stroomschakelaar", "stroomindicatie"; "uitgang"selectie", "hoge, middelgrote, lage", "uitgangsindicatie" en "KΩ-meting" schakelaars, en het indicatorlicht geeft de schakelpositie aan;"output·KΩ-meting" deelt één uitgangsterminal, die wordt ingeschakeld door de schakelaars "output·indicatie" en "KΩ-meting"; ingestelde "output 2" uitgangsterminal; vierkante meter kop geeft uitgangs- en KΩ-weerstandswaarde.Het kan controleren of de lijn aan is., af, gemengd en de grootte van de grondlekkageweerstand gemeten.

1.1 Uitgangssignaalvorm: pulsperiode 1.34± 0,15 mS. Breedte 0.2± 0,1 ms intermitterende periode 1,8 ± 1 s.

1.2 Uitgangsspanning: Pulsperiode Up hoog bereik groter dan 1000V, middellange bereik groter dan 60V en laag bereik groter dan 30V.

1.3 KΩ-meting kan de zijdelingse lijn aan, uit, gemengde lekgroepgrootte controleren, de aard van de fout bepalen.

1.4 De uitgangsterminal van "Output 2" kan een piekimpulskortsluitingstroom van 1-5A uitvoeren.

1.5 Uitgangsvermogen: pulsvermogen groter dan 2,5 W (wanneer de hoogwaardige belastingweerstand 80KΩ bedraagt).

1.6 Stroomvoorziening: 8,4 V.

2Ontvanger (signaalontvanger)

met schakelaar, aandrijfindicator, "hoog" en "laag" versnelling

Schakelaar; wanneer er een signaal op de meter staat, geeft dit de positieve of negatieve richting aan; er is een invoerterminal aan de bovenkant,met een vermogen van meer dan 50 W,.

2.1 Ontvangen signaalvorm: pulsperiode 1,36 0,15 ms, breedte 0,2 0,1 ms, intermitterende periode 1,8 1 s.

2.2 Stroomvoorziening: 6V (4 AA-batterijen)

3. Foutdetectiebereik en detectie nauwkeurigheid

3.1 Wanneer de detectielengte 3 km bedraagt, de diepte van de begraving 2 m, de kortsluiting tot de grond en de lekkageweerstand van de lekkagefout minder dan 500kΩ bedraagt,de interpolatiepositierfout is kleiner dan 0.2m.

3.2 Bij de detectie van een gebroken kernfout in een ondergrondse kabel met een lengte van 1 km en een diepte van 2 m en een goede isolatie van de grond bedraagt de positiefout minder dan 0,4 m.

3.3 De werkelijke detectielengte kan 1-5 km overschrijden voor lijnen met een diepgang van 2-3 m.

Vier.Anti-interferentie prestaties:Het ontvangen signaal is helder en kan ondergrondse draadfouten onder 220 kV-lijnen detecteren.

5.Werkingsomstandigheden van het instrument:Dit instrument kan continu werken in een omgeving met een omgevingstemperatuur van -15°C en een atmosferische druk van 86-108Kpa.
