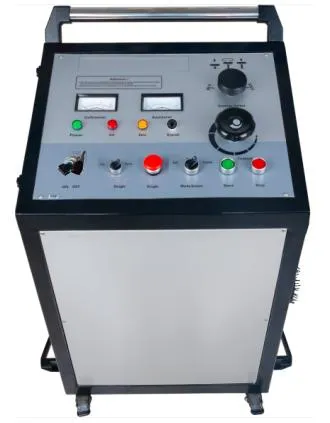

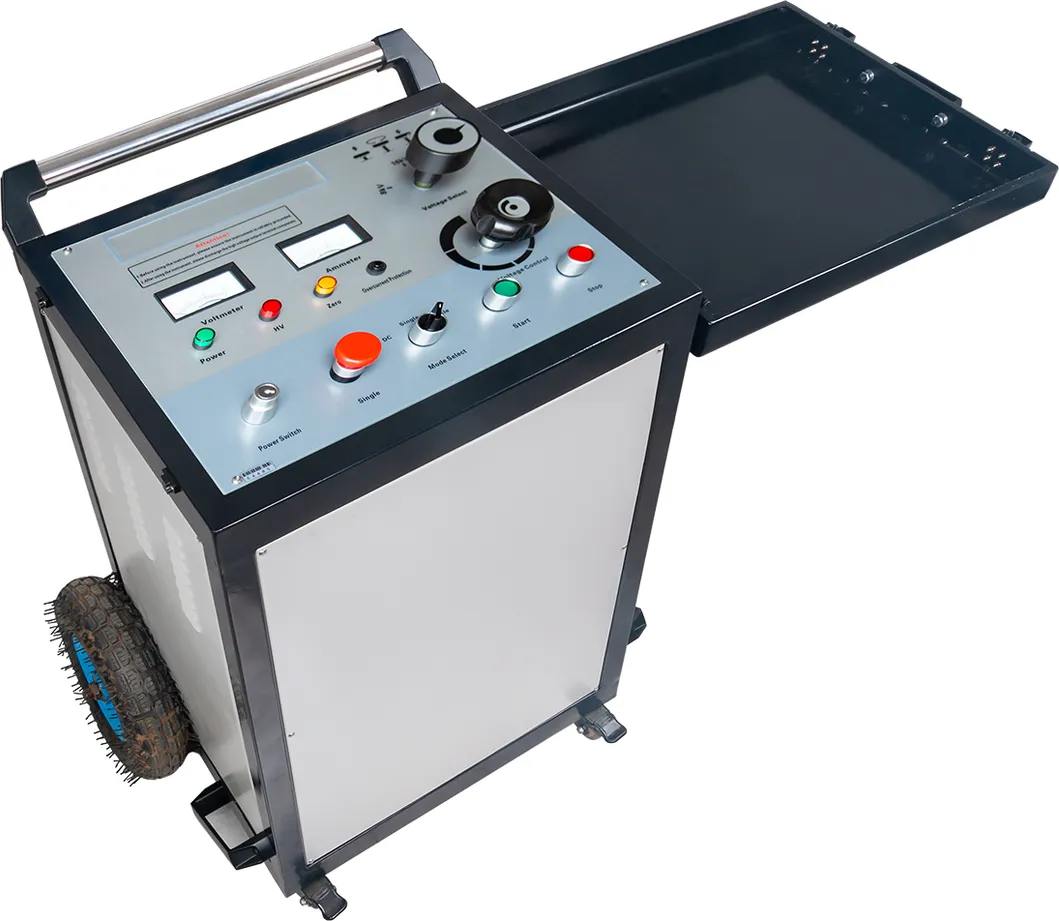

2048J Drieversnellingswagengemonteerde hoogspanningsoverspanningsgenerator voor nauwkeurige kabelfoutdiagnostiek

V: Hoe werkt een hoogspanningsstootgenerator bij kabelstoringdetectie?

De stootgenerator ontlaadt een hoogenergetische puls in de defecte kabel, waardoor een gecontroleerde hoogspanningsboog ontstaat op het storingspunt. Deze boog produceert zowel een akoestisch signaal (luid bonkend geluid detecteerbaar door grondmicrofoons) als een elektromagnetische puls (detecteerbaar door een inductieve ontvanger). Door de aankomsttijden van akoestische en elektromagnetische signalen te combineren, kunnen operators de exacte storingslocatie met precisie bepalen - een techniek die akoestisch-magnetische synchronisatie wordt genoemd.

V: Welk spanningsbereik moet ik selecteren voor verschillende kabeltypen?

De spanningsselectie volgt als algemene richtlijn de nominale bedrijfsspanning van de kabel. Voor laagspanningskabels (tot 1kV) gebruikt u het 8kV of 12kV bereik. Voor middenspanningsdistributiekabels (6-15kV) is het 16kV bereik geschikt. Voor hoogspannings transmissiekabels (35kV en hoger) gebruikt u het 32kV bereik. Raadpleeg altijd de maximale testspanningsspecificaties van de kabelfabrikant en zorg ervoor dat alle veiligheidsafstanden worden gehandhaafd tijdens hoogspanningswerking.

V: Welke veiligheidsmaatregelen moeten worden genomen tijdens de werking van de stootgenerator?

Hoogspanningsstootgenerator testen vereist strikte veiligheidsprotocollen. Verifieer altijd dat de kabel volledig spanningsloos is en geïsoleerd van alle stroombronnen voordat u deze aansluit. Stel een veiligheidsperimeter van minimaal 5 meter rond de testzone in met waarschuwingsborden. Al het personeel moet geschikte PBM dragen, waaronder vlamvertragende kleding, HV isolerende handschoenen en diëlektrische overschoenen. De geïntegreerde veiligheidsfuncties - automatische ontlading na uitschakelen, noodstop en nulspanningsvergrendeling - bieden extra beschermingslagen, maar mogen nooit de juiste veiligheidsprocedures vervangen.

V: Wat is het voordeel van meerdere energieniveaus (Joule) op deze unit?

Verschillende energieniveaus dienen verschillende diagnostische doeleinden. Lage energieniveaus (bijv. 864J-1024J) zijn ideaal voor initiële storingsbevestiging en het lokaliseren van hoog-resistente storingen waarbij overmatige energie kabelschade zou kunnen verergeren. Middelmatige energie (1225J-2048J) zorgt voor een optimale akoestische signaalsterkte voor de meeste routinematige storingslokalisatie. Hoge energie (2450J+) is gereserveerd voor zeer lange kabels, diepe begravingen of hoog-impedante storingen die een sterkere booggeneratie vereisen om een detecteerbaar akoestisch signaal te produceren. De drievoudige selectie stelt operators in staat om de energie-output aan te passen aan de veldomstandigheden.

V: Welke garantie en ondersteuning zijn inbegrepen bij deze stootgenerator?

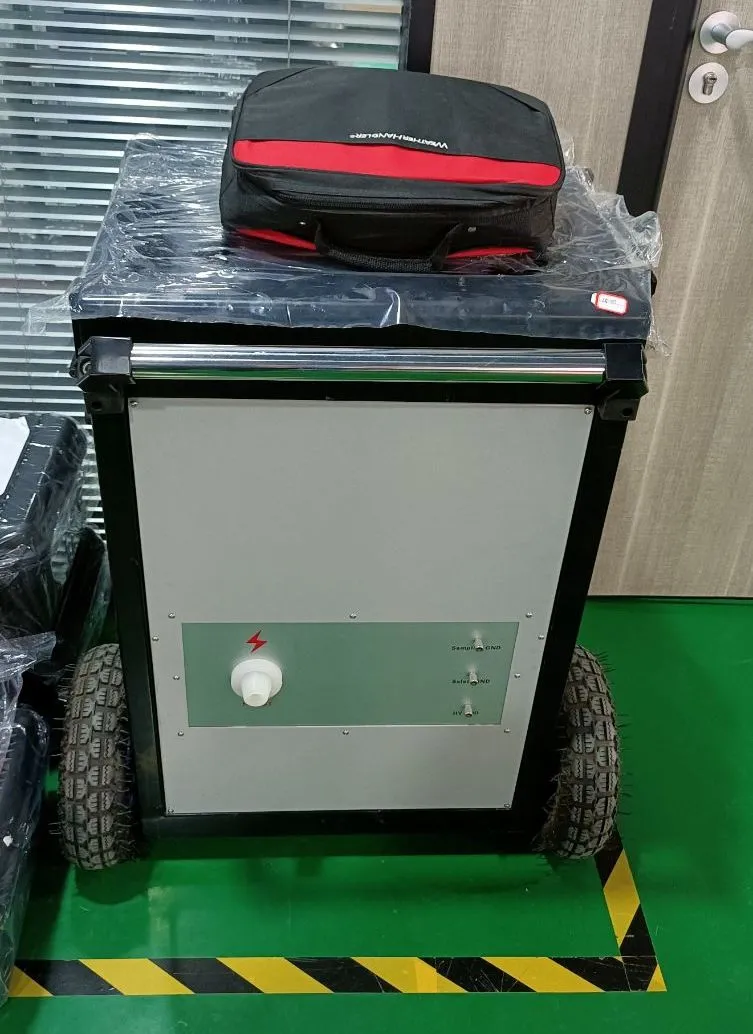

12 maanden standaardgarantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd. Elke unit bevat de stootgenerator, HV-uitgangskabel, aardingskabel, ontladingsstaaf, gebruikershandleiding en een stevige trolley met vergrendelbare zwenkwielen voor veilig transport. Installatie ter plaatse, inbedrijfstelling en training van de operatorveiligheid zijn op aanvraag beschikbaar. Reserveonderdelen, waaronder ontladingsgapen, condensatoren en HV-diodes, zijn op voorraad voor snelle vervanging.
