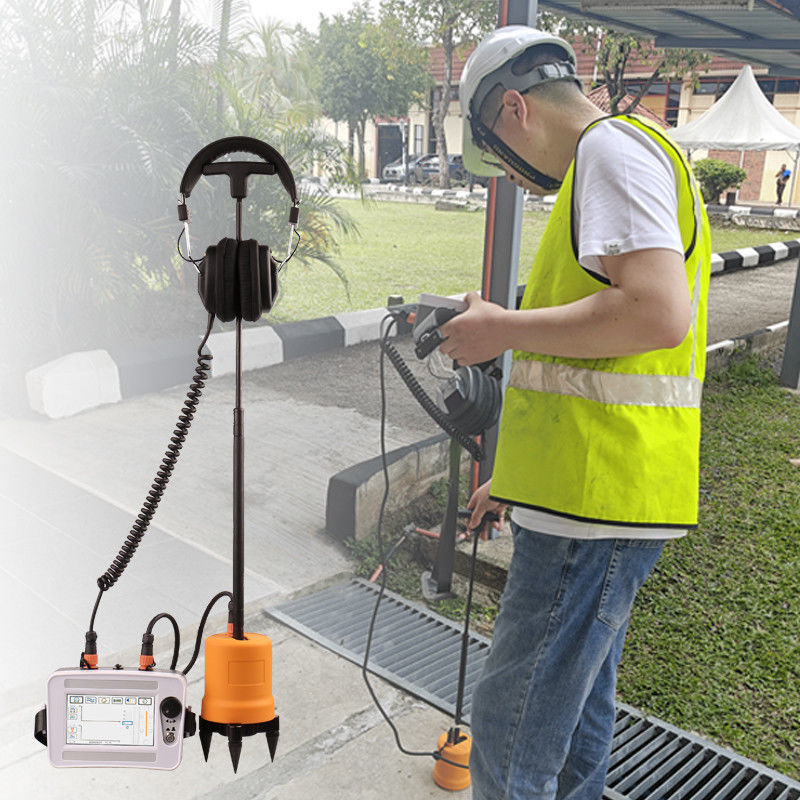

De XHDD503C kabelfoutpinpointer is ontworpen voor snelle, uiterst nauwkeurige lokalisatie van ondergrondse stroomkabelfouten met behulp van de akoestisch-magnetische synchronisatiemethode - een aanzienlijke vooruitgang ten opzichte van traditioneel akoestisch lokaliseren. Wanneer een hoogspanningsimpulsgenerator ontlaadt op het breukpunt, vangt de sonde van het instrument tegelijkertijd zowel het akoestische signaal (de ontlading "pop" die door de grond reist) als het elektromagnetische signaal (dat zich vrijwel onmiddellijk voortbeweegt) op. Door het tijdsverschil tussen deze twee signalen te berekenen, leidt de XHDD503C operators naar de exacte foutlocatie met een nauwkeurigheid beter dan 0,1 m, waardoor het giswerk en de jarenlange ervaring die traditioneel vereist is voor het opsporen van kabelfouten worden geëlimineerd.
![]()
Het akoestisch-magnetische synchronisatieprincipe is fundamenteel eenvoudig en toch opmerkelijk effectief. Op het moment van impulsontlading op het breukpunt worden twee signalen gegenereerd: een geluidsgolf die zich langzaam door de omringende grond voortplant, en een elektromagnetische puls die zich met bijna de lichtsnelheid langs de kabel voortplant. De sonde detecteert beide tegelijkertijd. Omdat het elektromagnetische signaal vrijwel onmiddellijk arriveert terwijl het geluid een meetbare tijd nodig heeft om zich te verplaatsen, geeft de afstand ertussen (weergegeven in milliseconden op het 5-inch LCD-scherm) direct aan hoe ver u verwijderd bent van de fout. Verplaats de sonde naar de plaats waar het tijdsverschil het minimum bereikt, en de fout bevindt zich direct onder u.
Belangrijkste voordelen| XHDD503C — Kernparameters | |
|---|---|
| Positioneringsnauwkeurigheid | <0,1 m (akoestisch-magnetische synchronisatie) |
| Padnauwkeurigheid | <0,5m |
| Weergave | 5-inch capacitief touchscreen-LCD, 854*480, 800nit |
| Sondebescherming | IP65 waterdichte, meerlaagse fysieke isolatie |
| Filtermodi | All-pass 100–1600 Hz / Laag 100–300 Hz / Hoog 160–1600 Hz / Band 200–600 Hz |
| Kanaalversterking | 8 niveaus (akoestisch); 8 niveaus (magnetisch) — onafhankelijke aanpassing |
| Uitgangsversterking | 16 niveaus, 0–112dB |
| Signaalversterking | Tot 500.000* |
| Uitgangsimpedantie | 350Ω |
| Ruisonderdrukking | BNR digitaal + mute-modus |
| Batterij | 4*18650 lithium; >8 uur continu gebruik |
| Afmetingen | 428*350*230mm |
| Gewicht | 7kg (host + sondeconstructie) |
| Bedrijfsomgeving | -25℃ tot +65℃; ≤90% RV |
| Naleving van normen | DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
| Symptoom | Waarschijnlijke oorzaak | Oplossing |
|---|---|---|
| Er wordt geen magnetisch veldsignaal weergegeven | Batterij bijna leeg / versterking te laag / kabelverbinding los | Controleer het batterijniveau; verhoog de magnetische kanaalversterking; controleer de 7-aderige kabelaansluiting |
| Koptelefoon stil als er op de sonde wordt getikt | Akoestische versterking te laag / kabelfout | Verhoog de akoestische kanaalversterking; controleer alle kabelverbindingen |
| Zwak knallend geluid langs de gehele kabel | Elektrische spanningstrillingen (geen foutsignaal) | Onderscheid u van echte foutontlading: spanningsvibratie varieert niet met de positie van de sonde; echte storingssignalen pieken op één locatie |
| LCD moeilijk leesbaar in zonlicht | Helderheidsinstelling | Aanpassen aan maximum (800nit); het display is ontworpen voor zichtbaarheid in direct zonlicht |
Stap 1:Gebruik een TDR of pre-locator om het ruwe breukbereik te bepalen (±50m).Stap 2:Sluit de XHDD503C aan op de hoogspanningsimpulsgenerator en stel een ontlaadcyclus van 3-5 seconden in.Stap 3:Begin met instellingen voor lage drempel, hoge versterking en hoog volume. Plaats de sonde plat op de grond, direct boven de kabel.Stap 4:Loop langs het kabelpad en houd het tijdsverschil in de gaten. Het tijdsverschil neemt af naarmate u de breuk nadert en neemt toe nadat u deze bent gepasseerd.Stap 5:Keer terug naar het minimale tijdsverschilpunt, schakel over naar een hoge drempel en een lage versterking voor nauwkeurige positionering. Het punt waar het geluid het luidst is EN het tijdsverschil het kleinst is, is de locatie van uw fout.

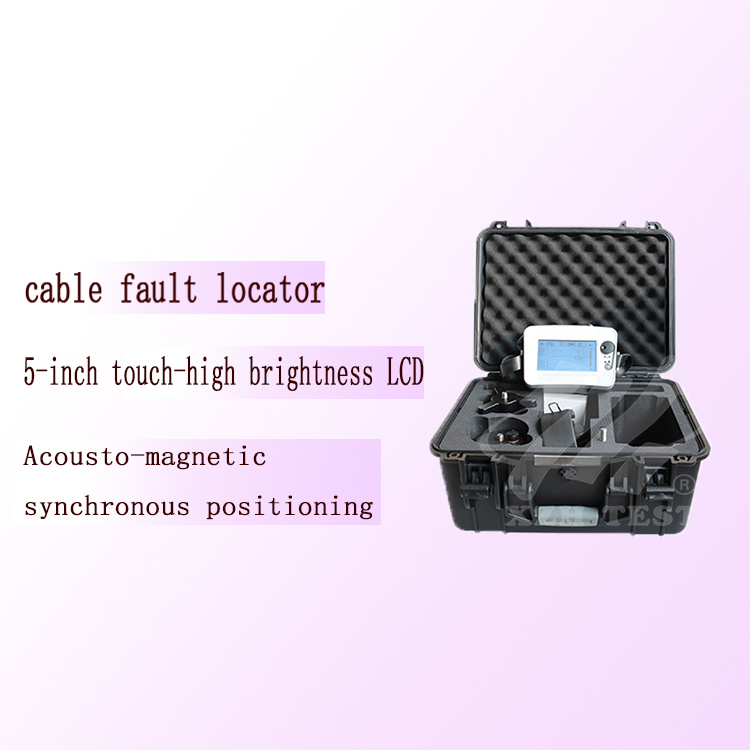

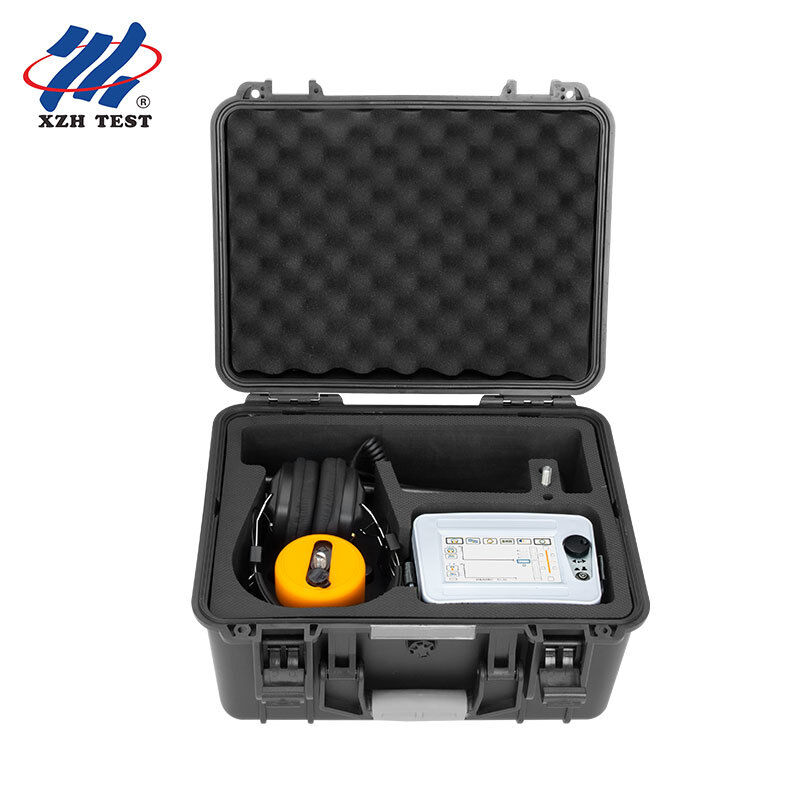

Paklijst en garantie| XHDD503C Pinpointer-host | 1 eenheid | Sondeconstructie (sensor + drijfstang + statief) | 1 set |
| 7-aderige signaalkabel | 1 st | Ruisonderdrukkende hoofdtelefoon | 1 st |
| Snellader (AC 220V) | 1 st | Multifunctionele sleutel | 1 st |
| Draagbare schokbestendige behuizing | 1 st | Gebruikershandleiding | 1 st |
12 maanden gratis garantie tegen gebreken in de productkwaliteit. Levenslange onderhoud en technische ondersteuning. CE- en ISO-gecertificeerd. Voldoet aan de normen DL/T 849.2-2019 en GB/T 18268.1 voor industriële veldtestapparatuur.
|
Instrumentsamenstellingslijst en diagram |
|||||
|
naam |
hoeveelheid |
afbeeldingen |
naam |
hoeveelheid |
afbeeldingen |
|
Kabelfoutzoeker |
1 |
|
Doorvragen (Inclusief drijfstang, sonde, drie klauwen) |
1
|
|
|
7 kernsignaallijn |
1 |
|
|||
|
oplader |
1 |
|
|||
|
Koptelefoon |
1 |
|
Multifunctioneel bloem sleutel |
1 |
|
Neem vandaag nog contact met ons op voor prijzen, technische specificaties of om een demonstratie aan te vragen van de XHDD503C Cable Fault Pinpointer.
