| Functie |
Meting van 2/3/4-draads aardweerstand, bodemweerstand, aardspanning, wisselspanning |
| Voeding |
DC 9V (Zi-Mn droge batterij R14S 1.5V 6 stuks, continue stand-by voor 300 uur) |
Meetbereik
|
Aardweerstand: 0.00Ω-30.00kΩ |
| Bodemweerstand: 0.00Ωm-9000kΩm |
| Aardspanning: 0V~600V |
| Meetmodus |
Nauwkeurige 4-draads meting, 3-draads meting, eenvoudige 2-draads meting |
| Meetmethode |
Aardweerstand: nominale stroom wissel-poolmethode, meetstroom 20mA Max
Bodemweerstand: 4-draads meting (Wenner-methode)
Aardspanning: gemiddelde gelijkrichting (tussen P(S)-ES) |
| Testfrequentie |
128Hz/111Hz/105Hz/94Hz(AFC) |
| Kortsluiting Teststroom |
AC 20mA max |
| Open-circuit Teststroom |
AC 40V max |
| Testspanningsgolf |
Sinusgolf |
| Elektrode Afstandsbereik |
Kan worden ingesteld op 1m-100m |
| Bereik |
Aardweerstand: 0.00Ω-30.00kΩ, automatisch bereik |
| Bodemweerstand: 0.00Ωm-9000kΩm, automatisch bereik |
| Achtergrondverlichting |
Blauwe scherm achtergrondverlichting, geschikt voor donkere ruimtes |
| Weergavemodus |
4-cijferige supergrote LCD-display, blauwe scherm achtergrondverlichting |
| Meetindicator |
Tijdens meting, LED knipperende indicator, LCD afteldisplay, voortgangsbalkindicator |
| LCD Frame Afmeting |
128mm×75mm |
| LCD Venster Afmeting |
124mm×67mm |
| Afmeting |
L×B×H: 215mm×190mm×95mm |

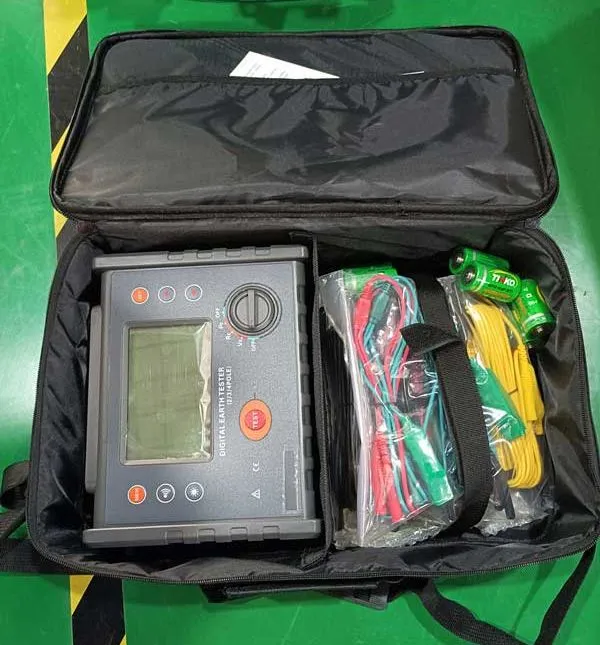

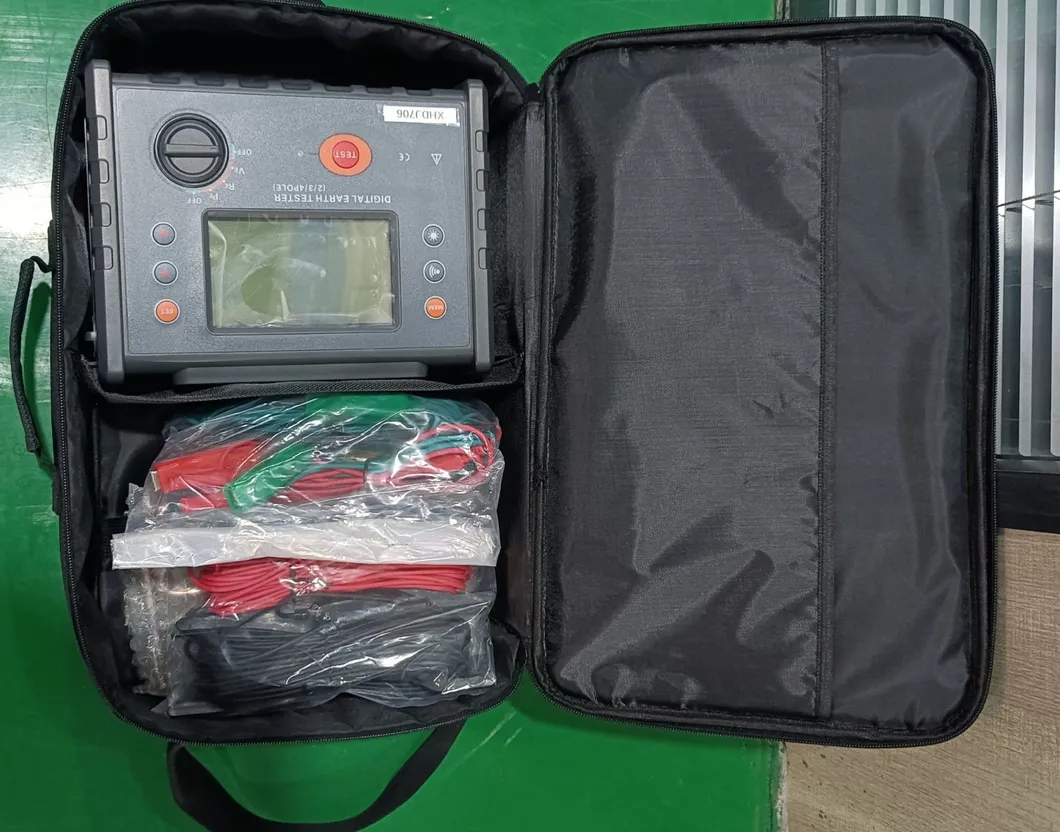

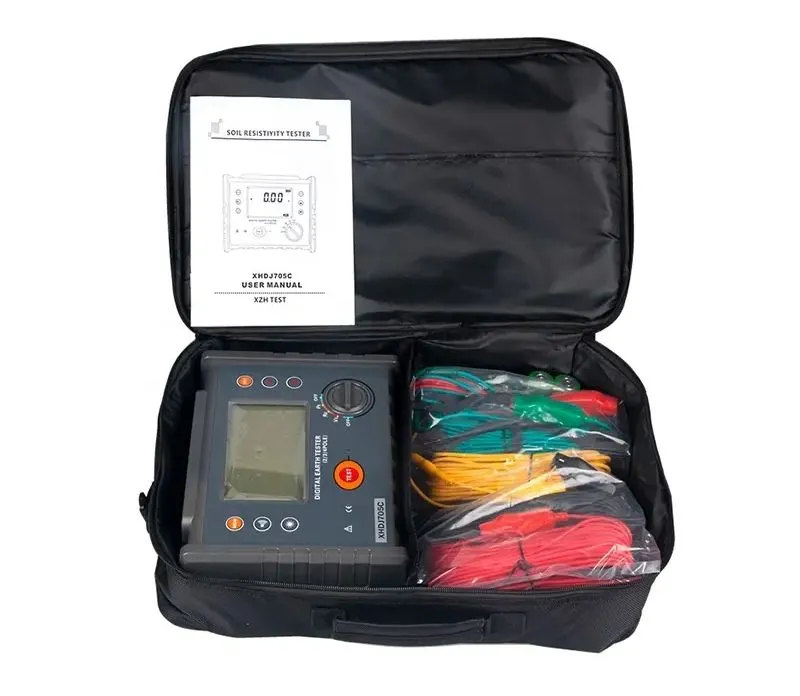

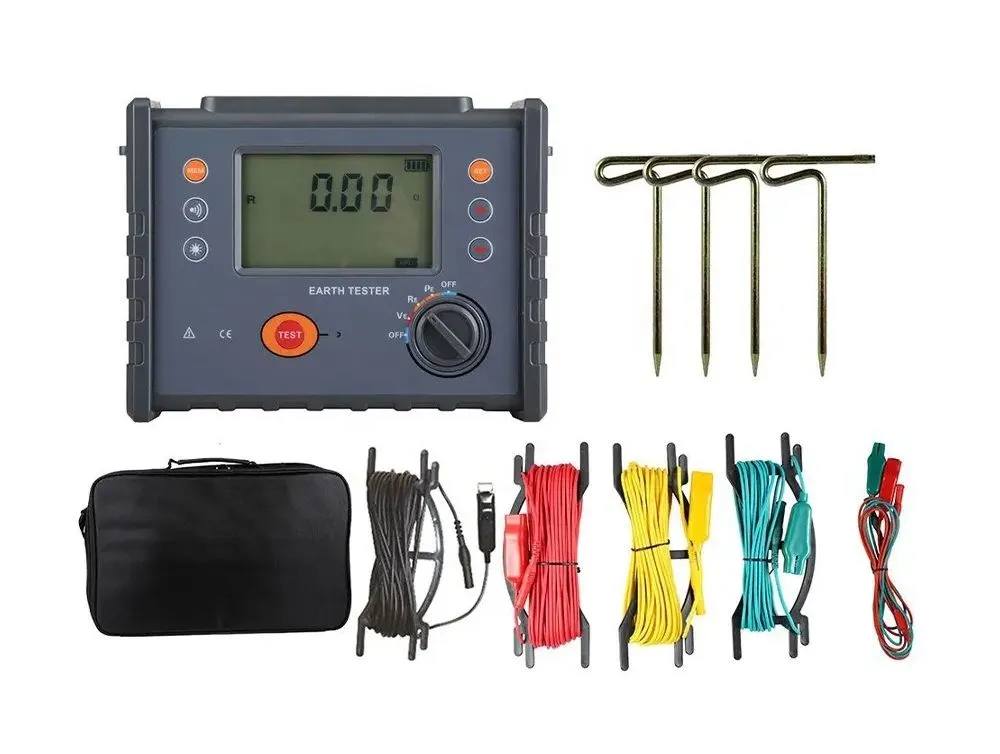

| Standaard Testdraad |
4 draden: elk voor rood 20m, zwart 20m, geel 10m, en groen 10m |
| Eenvoudige Testdraad |
2 draden: 1 stuk rood 1.6m en 1 stuk zwart 1.6m |
| Hulp Aardingsstaaf |
4 draden: Φ10mm×150mm |
| Meetfrequentie |
Spanning naar aarde: ongeveer 3 keer/seconde |
| |
Aardweerstand, bodemweerstand: ongeveer 5 seconden/keer |
| Meetcycli |
Meer dan 5000 keer (Kortsluitingstest, intervaltijd moet minimaal 30 seconden zijn) |
| Circuitspanning |
onder AC 600V |
| USB-interface |
Met USB-interface, ondersteunt softwaretoezicht, opslaggegevens kunnen naar de computer worden geüpload, opgeslagen of afgedrukt. |
| USB Communicatiedraad |
Eén stuk USB communicatiedraad, lengte 1.5m |
| Gegevensopslag |
300 sets, "MEM" icoon opslagindicator, display "FULL" icoon om aan te geven dat de opslag vol is |
| Gegevens vasthouden |
Gegevens vasthouden functie: "HOLD" icoon display |
| Gegevens lezen |
Gegevens lezen functie: "READ" icoon display |
| Overloopweergave |
Functie voor overloopweergave buiten meetbereik: "OL" icoon display |
| Interferentietest |
Herkent interferentiesignaal automatisch, "NOISE" icoon display wanneer interferentiespanning hoger is dan 5V |
| Hulp Aardings Test |
Kan hulp aardweerstand meten, 0.00KΩ-30kΩ(100R+rC<50kΩ, 100R+rP<50kΩ) |
| Alarmfunctie |
Wanneer de meetwaarde de ingestelde alarmwaarde overschrijdt, is er een "Toet-toet-toet" alarmgeluid |
| Batterijspanning |
Wanneer de batterijspanning daalt tot ongeveer 7.5V, wordt het batterijspanningslaag icoon weergegeven, wat herinnert aan het vervangen van de batterij. |
Stroomverbruik
|
Stand-by: ongeveer 20mA (Achtergrondverlichting uitgeschakeld) |
| Opstarten en met achtergrondverlichting: ongeveer 45mA (25mA zonder achtergrondverlichting) |
| Meting: ongeveer 100mA (Achtergrondverlichting uitgeschakeld) |
Gewicht
|
Totaal gewicht: 4.5kg (inclusief verpakking) |
| Tester: 950g (inclusief batterij) |
| Testdraden: 1560g |
| Hulp aardingsstaven: 935g (4 stuks) |
| Werktemperatuur & Vochtigheid |
-10ºC-40ºC, onder 80% RV |
| Opslagtemperatuur & Vochtigheid |
-20ºC-60ºC, onder 70% RV |
| Overbelastingsbeveiliging |
Meting van aardweerstand: tussen elke interface vanC(H)-E,P(S)-ES, AC 280V/3 seconden |
| Isolatieweerstand |
Meer dan 20MΩ (tussen circuit en behuizing is het 500V) |
| Weerstandsspanning |
AC 3700V/rms (Tussen circuit en behuizing) |
| Elektromagnetische Kenmerken |
IEC61326(EMC) |
| Beschermingstype |
IEC61010-1 (CAT III 300V,CAT IV 150V,Vervuiling 2), IEC61010-031, IEC61557-1 (Aardweerstand), IEC61557-5 (Bodemweerstand), JJG 366-2004 |
