Kabelpijpleidingtester Elektrisch Netwerk Detectie-instrument voor Onderhoudsaannemers van Nutsbedrijven| XHGX507C

Name: Kabelpijpleidingtester Elektrisch Netwerk Detectie-instrument voor Onderhoudsaannemers van Nutsbedrijven| XHGX507C
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 1,662.00 USD
Availability: InStock

Productdetails:

Place of Origin:	Shaanxi
Merknaam:	XZH TEST
Certificering:	CE ISO
Model Number:	XHGX507C

Detailinformatie

Place of Origin:

Shaanxi

Merknaam:

XZH TEST

Certificering:

CE ISO

Model Number:

XHGX507C

Binnendiameter van de schietklem:

φ125mm

Lengte zenderkabel:

testlijn:

Rood meetsnoer 3m, zwart meetsnoer 3m

Verbindingsinterface:

USB-poort, DC-poort, luchtvaartaansluiting

Markeren:

High Light

Markeren:

Elektrische Netwerk Kabeltester

Detectie van Leidingen voor Nutsbedrijven

Voorloper voor Ondergrondse Kabelstoringen

Trading Information

Minimum Order Quantity:

1unit

Prijs:

Onderhandelbaar

Packaging Details:

wooden packaging

Levertijd:

5-8 werkdagen

Payment Terms:

T/T

Supply Ability:

100 unit per month

Productomschrijving

Intelligente Pijpleiding Uitgebreide Detector — XHGX507C Eén instrument. Volledige ondergrondse zichtbaarheid. Aannemers voor elektriciteitsnetten en nutsbedrijven

Gebouwd voor onderhoudsploegen van elektriciteitsnetten die precisie kabeldetectie en foutvoorlokalisatie nodig hebben in actieve distributieomgevingen.

Productdetails

Introductie

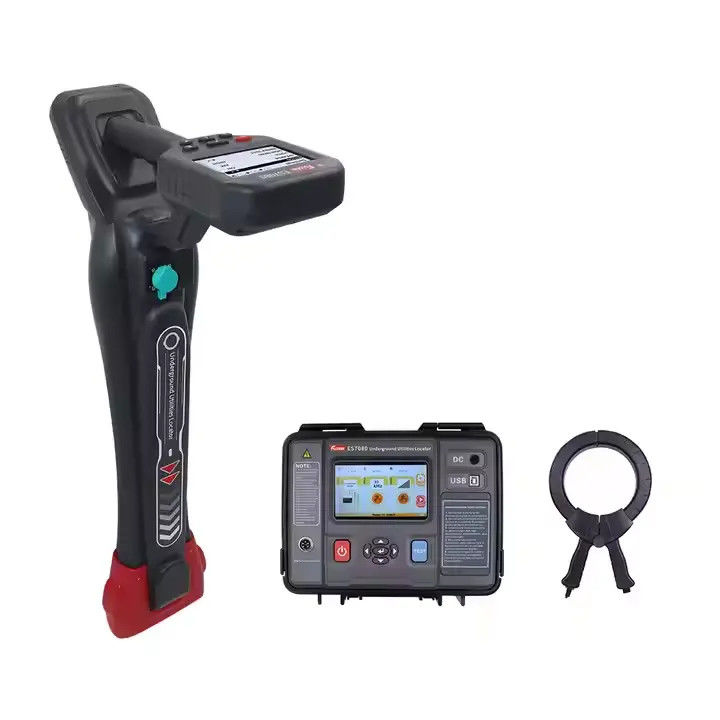

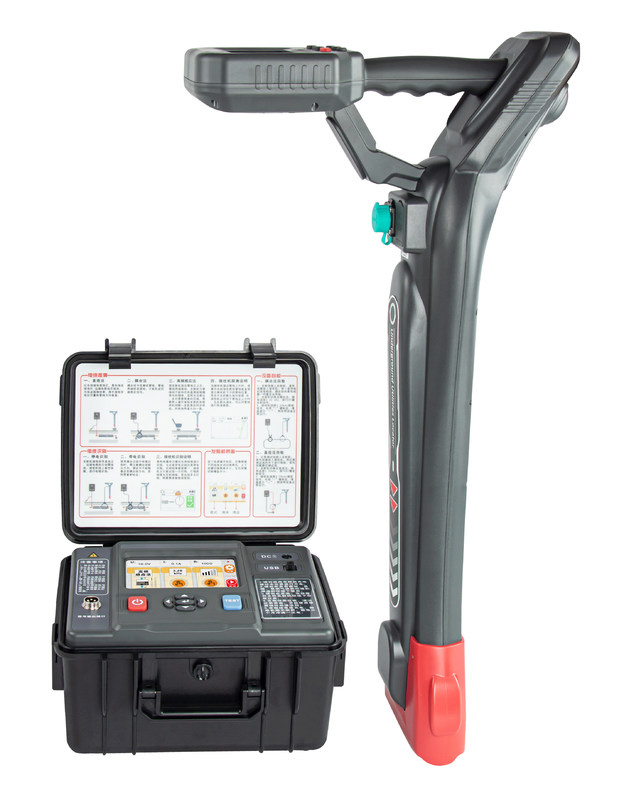

De XHGX507C is een paddetectie-instrument met sterke uitgebreide prestaties.Het heeft meerdere functies zoals pijpleidingpaddetectie, kabelidentificatie, foutopsporing, enz. Het instrument bestaat uit een zender, een zendstroomklem,een ontvanger, een flexibele ontvangststroomklem, een verbindende testkabel en een A-frame (optioneel).De kabelpadtester kan worden gebruikt voor paddetectie, pijpleidinginventarisatie en dieptemeting van metalen pijpleidingen en ondergrondse kabels zonder graafwerkzaamheden. Het instrument maakt gebruik van een verscheidenheid aan filtertechnologieën, heeft anti-interferentiemogelijkheden, kan nauwkeurig lokaliseren en de diepte meten, en is geschikt voor de detectie en patrouille van diverse ondergrondse metalen pijpleidingen, pijpleidingbeheer en -onderhoud, gemeentelijke planning en constructie, en pijpleidingdetectie in de stroomvoorziening en andere afdelingen. Het is een van de noodzakelijke instrumenten voor pijpleidingonderhoudseenheden. Deze functie wordt bereikt door de samenwerking van signaalzenders, ontvangers, signaalzendklemmen en verbindende testkabels.

Functies
1. Meerdere detectiemodi: klassieke positioneringsmodus, draadcruise modus, signaalvervormingsmeetmodus;
2. Klassieke positioneringsmodus: kompas, richting en signaalsterkte weergave, intuïtieve weergave van de linker- en rechterrichtingen van de pijpleiding.
3. Draadcruise modus: 360° all-round pijpleidingpadindicatie, continue weergave van diepte, stroom en relatieve positie van de pijpleiding.
De interface is eenvoudig en intuïtief, en kan zonder ervaring worden bediend
4. Signaalvervormingsmeetmodus: gelijktijdige weergave van piek- en dalvormen. Op de vervormingsvrije locatie moeten de piek- en dalposities consistent zijn, en de locatievorm moet symmetrisch zijn ten opzichte van de middellijn.
5. Stroomrichtingsbepaling (gedeeltelijke frequentie), kan interferentie van aangrenzende lijnen elimineren en trackingfouten voorkomen door de stroomrichting te kalibreren.
6. Volledig digitale hoge-precisie bemonstering en verwerking: stabiel en betrouwbaar, ultra-hoge gevoeligheid, extreem smalle ontvangstdoorlaatband, sterke anti-interferentiemogelijkheden, en kan de stroomfrequentie en harmonische interferentie van aangrenzende lopende kabels en pijpleidingen volledig onderdrukken.
7. Meerdere detectiefrequenties: 11 actieve detectiefrequenties en 3 passieve detectiefrequenties.
8. De zender heeft meerdere signaaluitvoeringsmodi: directe uitvoer, tangkoppeling en inductiemethode.
9. De zender heeft digitale versterkte vermogensuitvoer, volledig automatische impedantieaanpassing en volledige automatische bescherming.
Technische specificaties
Specificatie van ontvanger

Functie	Pijpleidingdetectie (kabelpositietracering, richtingsweergave, dieptemeting, stroommeting), kabelidentificatie, A-frame foutopsporing (optionele functie)
Voeding	8.4V grote capaciteit oplaadbare lithiumbatterij
Invoer methode	Ingebouwde ontvangstspoel, flexibele tang, A-frame (optionele functie)
Ontvangstfrequentie	Actieve detectiefrequentie: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz Stroomfrequentie passieve detectiefrequentie: 50Hz, 60Hz, 250Hz RF passieve detectiefrequentieband: middenfrequentie is verdeeld in 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Pijpleidingdetectiemodus	Brede piek methode, smalle piek methode, dal methode
Pijpleidingdetectie Detectiebereik	Directe verbindingsmethode: Over het algemeen kan de kabellengte 0~20 km bereiken, wat voornamelijk wordt bepaald door de grondweerstand, kabelweerstand en de begraven diepte van de kabel Koppelingsmethode: Over het algemeen kan de kabellengte 0~10 km bereiken, wat voornamelijk wordt bepaald door de grondweerstand, kabelweerstand en de begraven diepte van de kabel Inductiemethode: Toepasbaar op kabels begraven minder dan 2m diep
Diepte en stroom	Real-time weergave van kabeldiepte en stroomwaarde
Pijpleidingsmeetdiepte	0-20m
Diepte Nauwkeurigheid	Precisie van de vlakke positie: Positie van de middenas van de doel kabel of pijpleiding: ±5% (begraven diepte 0-3m) -10% (begraven diepte 3m-20m)
Waar of niet Waar Tips	Elimineer interferentie van aangrenzende kabels. Bij het meten van aangrenzende kabels kan de meting van aangrenzende kabels worden onderscheiden op basis van de verschillende signaalsterktes en gemeten stroomfasen die door de aangrenzende kabels worden teruggekoppeld. In het proces van het traceren van de kabels, observeer de fase-wijzerplaat en de wijzer die wijst om de gemeten kabel te onderscheiden van de aangrenzende kabels.
Geluidsinstructies	FM-toon die varieert met signaalsterkte
Anti-interferentieweergave	Groen: Geen interferentie Groen: Goed (resultaten kunnen worden vertrouwd) Rood: Ernstige interferentie (resultaten kunnen niet worden vertrouwd)
Anti-interferentievermogen	De extreem smalle ontvangstfrequentieband en unieke digitale verwerkingsmethode kunnen de stroomfrequentie en harmonische interferentie van nabijgelegen lopende kabels en pijpleidingen volledig onderdrukken.
Interferentie afstand	Bij gebruik van de koppelingsmethode en de inductiemethode zal de zender op korte afstand interferentie genereren. De interferentieafstand is gerelateerd aan het zendvermogen en de frequentie. Hoe groter het vermogen en hoe hoger de frequentie, hoe sterker de interferentie. De minimale afstand waarop de ontvanger niet wordt gestoord door de zender moet vaak experimenteel worden bepaald: Pijpleidingdetectie: 5m afstand voor de koppelingsmethode en 20m afstand voor de inductiemethode kan worden bevestigd als geen interferentie Kabelidentificatie: 2~5m afstand voor de koppelingsmethode kan worden bevestigd als geen interferentie
Kabelidentificatie	Identificatiemethode: Intelligente identificatie door flexibele klemmen; Aantal te kalibreren kabels: 1 tot 20; Kalibratiewaarde: De huidige percentage van het ontvangende signaal en het zendsignaal ligt tussen 75% en 135% van de kalibratiewaarde, wat een van de voorwaarden is voor succesvolle identificatie; Directionaliteit: De zendklem, de ontvangstklem en het laadsignaal moeten in dezelfde richting zijn, wat een van de voorwaarden is voor succesvolle identificatie.
Kabelidentificatie Detectiebereik	Directe verbindingsmethode: kan signalen identificeren met een lusweerstand van 0Ω tot 8kΩ (meestal kan het een kabellengte van 0 tot 20 kilometer bereiken, voornamelijk bepaald door de grondweerstand en kabelweerstand) Koppelingsmethode: kan signalen identificeren met een lusweerstand van 0Ω tot 1kΩ; (meestal kan het een kabellengte van 0 tot 6 kilometer bereiken, voornamelijk bepaald door de grondweerstand en kabelweerstand)
Weergave	4.3-inch LCD kleurenscherm (hoge helderheid scherm), zichtbaar in zonlicht
Aanraken	Ja, capacitief aanraakscherm
Afmetingen	Ongeveer 350mm(L)×155mm(B)×700mm(H)
Gewicht	Ongeveer 2kg
Verbindingsinterface	Type-C USB-poort, luchtvaartconnector
Binnendiameter spoel	φ200mm (grotere diameter kan naar behoefte worden aangepast)
Werktemperatuur en vochtigheid	-10ºC~40ºC; onder 80% RV
Opslagtemperatuur en vochtigheid	-10ºC~50ºC; ≤95% RV, geen condensatie
Drukbestendigheid	AC2000V/rms (tussen de voor- en achterkant van de behuizing)
Geschikt voor veiligheidsvoorschriften	IEC61010-1 CAT 600V, IEC61010-031, IEC61326, vervuilingsgraad 2

Zenderspecificaties

Functie	Meerdere frequentie signaaltransmissiemodi
Voeding	10.8V grote capaciteit oplaadbare lithiumbatterij
Uitvoeringsmethode	Directe verbindingsmethode, koppelingsmethode, inductiemethode
Uitgangsfrequentie	640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz,32.7kHz, 65.6kHz,81.9kHz,197kHz
Uitvoeringsmodus	Automatische identificatie, automatische identificatie volgens verschillende accessoires
Uitgangsvermogen	Maximaal 15W, 9 niveaus instelbaar
Impedantie	Volledig automatische real-time impedantieaanpassing en beveiligingsfunctie
Directe uitgangsspanning	Maximaal 150Vpp
Circuitbeveiliging	Met overbelastings- en kortsluitingsbeveiliging
Vloeibaar kristal	5 inch LCD kleurenscherm
Aanraken	Ja, capacitief aanraakscherm
Instrumentafmetingen	Ongeveer 320mm(L)×275mm(B)×145mm(H)
Oplader	DC 11.1V 3
Afmetingen zendklem	Lengte, breedte en dikte: 297mm×194mm×39mm
Binnendiameter vuurklem	φ125mm
Lengte zenderkabel	3m
Testkabel	Rode testkabel 3m, zwarte testkabel 3m
Verbindingsinterface	USB-poort, DC-poort, luchtvaartconnector
Spanningsweerstand	AC 3700V/rms (tussen de boven- en onderkant van de instrumentbehuizing)
Elektromagnetische eigenschappen	IEC61326(EMC)
Geschikt voor veiligheidsvoorschriften	IEC61010-1 (CAT 300V, CAT IV 150V, vervuilingsgraad 2)

Underground Cable Pipe Locator Tester Electric Cable Fault Locator Utility Metal Detector

Geïnteresseerd in de XHGX507C voor uw team? Neem contact met ons op voor volumeprijzen, technische gegevensbladen en opties voor aangepaste configuratie.

▎Veelgestelde Vragen

V: Hoe dient de XHGX507C de workflows voor onderhoud van nutsbedrijven?

De XHGX507C is speciaal gebouwd voor onderhoudsteams van nutsbedrijven die ondergrondse stroomdistributiekabels moeten lokaliseren, traceren en in kaart brengen als onderdeel van routine-inspecties en noodreparaties. De combinatie van padvinding, dieptemeting en stroommeting in één draagbaar apparaat elimineert de noodzaak om meerdere instrumenten mee te nemen naar het veld.

V: Kan het T-splitsingen en aftakpunten in kabelnetwerken identificeren?

Ja. De real-time stroommeetfunctie is bijzonder effectief bij het identificeren van T-splitsingen en aftakpunten. Door stroommetingen op verschillende punten langs het kabelpad te vergelijken, kunnen operators bepalen waar het signaal zich splitst, wat duidt op een aftakking. Dit is essentieel voor het nauwkeurig in kaart brengen van complexe distributienetwerken van nutsbedrijven.

V: Welke signaaltoepassingsmethode moet ik gebruiken voor live (onder spanning staande) kabels?

Voor live kabels waarbij serviceonderbreking niet is toegestaan, gebruik de koppelingsklem methode. De klem omvat de kabel zonder elektrisch contact te maken, en induceert het traceersignaal via magnetische koppeling. Als alternatief kan de 50Hz passieve detectiemodus het kabelpad identificeren met behulp van de eigen bedrijfsfrequentie van de kabel - er is helemaal geen zenderaansluiting nodig.

V: Hoe wordt de dieptemeting in het veld geverifieerd?

Het instrument biedt een directe digitale diepteweergave. Voor verificatie moeten operators de 45-graden triangulatiemethode gebruiken: markeer de kabelpositie, kantel de ontvanger onder een hoek van 45° en loop weg van de kabel tot het nul-punt, meet vervolgens de afstand op de grond - die gelijk moet zijn aan de kabeldiepte. De 80% dieptemethode biedt een secundaire verificatiecontrole.

V: Welke garantie en ondersteuning zijn inbegrepen?

12 maanden standaardgarantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO gecertificeerd. Elke complete kit bevat ontvanger, zender, verbindingskabels, koppelingsklem, aardingsstaaf, oplaadbare batterijen, opladers, gebruikershandleiding en een robuuste transportkoffer. Training van de operator ter plaatse en opties voor verlengde garantie zijn beschikbaar.
