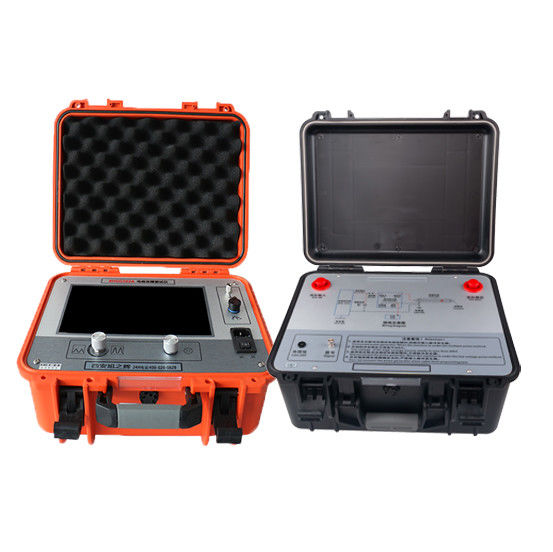

De XHGG502A Kabel Fout Pre-locator is een professioneel instrument gebouwd rond een industriële 10,1-inch full-color TFT touchscreen all-in-one computer met een eenvoudige bedieningsinterface voor mens-machine interactieve testen. Door moderne elektronische en computertechnologieën te combineren met industriële geïntegreerde schakelingen en componenten, voert het signaalfiltering, acquisitie, gegevensverwerking, grafische weergave en grafische analyse uit om de golfsnelheid van de kabel, de kabellengte en de afstand van de kabelstoring te meten. Een ingebouwde lithiumbatterij met hoge capaciteit en een beschermende behuizing met een IP54-classificatie of beter zorgen voor stabiele, betrouwbare en gebruiksvriendelijke prestaties onder veldomstandigheden.
Toepassingsgebied
De XHGG502A is speciaal ontworpen voor het lokaliseren en analyseren van storingen in kabels met lage weerstand, kortsluiting, open circuit en onderbroken circuit, en in storingen met hoge weerstand en doorslag, in voedingskabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van verschillende doorsneden en media. Het omvat laagspanningskabels (6kV en lager), midden- en hoogspanningskabels (6kV tot 35kV) en hoogspanningskabels (66kV en hoger), met olie-geïmpregneerd papier, niet-druppelend papier, vernet polyethyleen (XLPE) en andere rubber- of kunststofisolatie, en zowel afgeschermde als niet-afgeschermde structurele typen.
Waar een doorslagstoring met hoge weerstand niet alleen met de laagspanningspuls-methode kan worden afgebroken, wordt de XHGG502A samen met de speciale DC 35kV puls-koppelingsunit en de multiple puls-methode gebruikt om een duidelijke, analyseerbare storings-echo te verkrijgen, waardoor het zeer geschikt is voor de moeilijke, hoge-weerstand storingen die gewone testers moeilijk kunnen lokaliseren.
Belangrijkste Kenmerken
10,1-inch full-color TFT touchscreen display.
Ingebouwd systeem voor veilige, stabiele en eenvoudige weergave en bediening.
Meet de golfsnelheid van de kabel, de kabellengte en de storingsafstand.
Volledig automatische continue bemonstering met real-time golfvormopname voor tijdige en nauwkeurige resultaten.
Automatische instelling van het testbereik en automatische golfvormanalyse om de testafstand weer te geven.
Touch- en coded-knop bedieningsmodi voor eenvoudige, snelle en betrouwbare controle.
Laagspanningspuls-methode, hoogspanningsdoorslag-methode en multiple puls-methode (8 keer) met soepele, gemakkelijk te interpreteren golfvormweergave.
Multiple puls-methode gebruikt samen met de puls-koppelingsunit om 8 sets van hoge en lage spanningsgolfvormen weer te geven voor eenvoudige vergelijking, automatische afstandmeting, handmatige analyse en afstandsmeting.
Krachtige gegevensverwerking voor handig beheer en archivering van golfvormbestanden.
Enorme golfvormopslag: meer dan 8.000 laagspanningspuls- en hoogspanningsdoorslag-records en meer dan 250 multiple puls-records, met USB-export naar pc-software voor beheer en analyse.
Ultra-hoge helderheid LED-achtergrondverlichting tot 280 nits bij een resolutie van 1024x600, geschikt voor omgevingen met direct zonlicht.
Ingebouwde lithiumbatterij met hoge capaciteit en snelladen, waardoor testen mogelijk is waar geen netstroom beschikbaar is.
Beschermende behuizing met een minimale IP54-classificatie.
Technische Parameters
| Parameter |
Specificatie |
| Bemonsteringsfrequentie |
1MHz - 400MHz |
| Laagspanningspuls amplitude |
300V ± 15% |
| Afstand meetbereik |
≥ 120km |
| Testbereik |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Pulsbreedte |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Minimale resolutie |
0.07m |
| Test blinde zone |
≤ 10m |
| Meetfout |
≤ ± (0,5% × L + 1m), waarbij L de kabellengte is |
| Voeding |
Oplaadbare AC110V - 240V, 50Hz/60Hz; ingebouwde 11.1V lithiumbatterij; oplaadtijd ca. 2 uur, werktijd meer dan 5 uur |
| Puls-koppelingsunit weerstand tegen spanning |
DC 35kV |
| Bedrijfsomstandigheden |
Temperatuur -20°C tot +65°C, relatieve vochtigheid 90%, atmosferische druk 750±30mmHg |
Werkingsprincipe & Testmethoden
Het instrument gebruikt de reizende golfmethode als kern testprincipe en ondersteunt drie bewezen testmethoden.
Laagspanningspuls-methode - geschikt voor storingen met lage weerstand, kortsluiting en open circuit die direct kunnen worden gemeten, met behulp van de enkele Q-uitgangslijn om de tester aan te sluiten op de te testen kabel.
Hoogspanningsdoorslag-methode - gebruikt de sampler om het signaal te ontvangen dat wordt gereflecteerd op de aardingsaansluiting voor storingen met hoge weerstand die niet direct kunnen worden getest.
Multiple puls-methode - gebruikt met de puls-koppelingsunit om 8 sets van hoge en lage spanningsgolfvormen op één scherm weer te geven voor vergelijking, eenvoudige afstandmeting en nauwkeurige storingsafstandmeting.
Veelgestelde Vragen
V1. Hoe lang duurt het opladen van de batterij en hoe lang kan het instrument werken?
De ingebouwde 11.1V lithiumbatterij wordt opgeladen via het stopcontact. Ongeveer 1 uur opladen levert ongeveer 2,5 uur stand-by, ongeveer 2 uur laadt de batterij volledig op vanaf nul, en een volledige lading ondersteunt meer dan 5 uur werktijd.
V2. Kan het instrument worden gevoed door AC 220V voor hoogspanningsdoorslag of multiple puls-methode testen?
Nee. Wanneer alleen de laagspanningspuls-methode wordt gebruikt, kan het instrument worden gevoed door AC 220V. Aansluiten op AC 220V voor hoogspanningsdoorslag-methode of multiple puls-methode bemonsteringstesten is strikt verboden, en bemonstering is ook verboden terwijl het instrument wordt opgeladen.
V3. Hoe moeten de hoogspanningskabels van de puls-koppelingsunit worden aangesloten?
Bij het bedraden van puls-koppelingsunit hoogspanningslijn A en lijn B, mogen de kabels alleen worden ingestoken en uitgetrokken. Draaien of wrikken is strikt verboden.
V4. Bij een storing met hoge weerstand vertoont de bemonsterde golfvorm geen duidelijke oscillatie en de gemeten afstand is altijd gelijk aan de volledige kabellengte. Wat moet ik doen?
Dit betekent meestal dat het storingspunt niet is doorgebroken, dus er treedt geen doorslagboogontlading op en de storingsafstand kan niet worden gemeten. Verhoog de impuls hoogspanning van de hoogspanningsgenerator zoveel mogelijk terwijl u de golfvorm die door het instrument wordt opgenomen, bewaakt, totdat een relatief standaard storings-echo verschijnt.
V5. Welke after-sales service wordt geboden?
Het instrument heeft een garantie van één jaar vanaf de aankoopdatum voor productkwaliteitsproblemen, samen met levenslange onderhouds- en technische service. Als er een abnormaliteit of storing wordt gevonden, neem dan contact op met de dealer of ons bedrijf, zodat we de meest geschikte en effectieve oplossing kunnen regelen. Schade veroorzaakt door menselijke fouten maakt de garantie van het instrument ongeldig.
