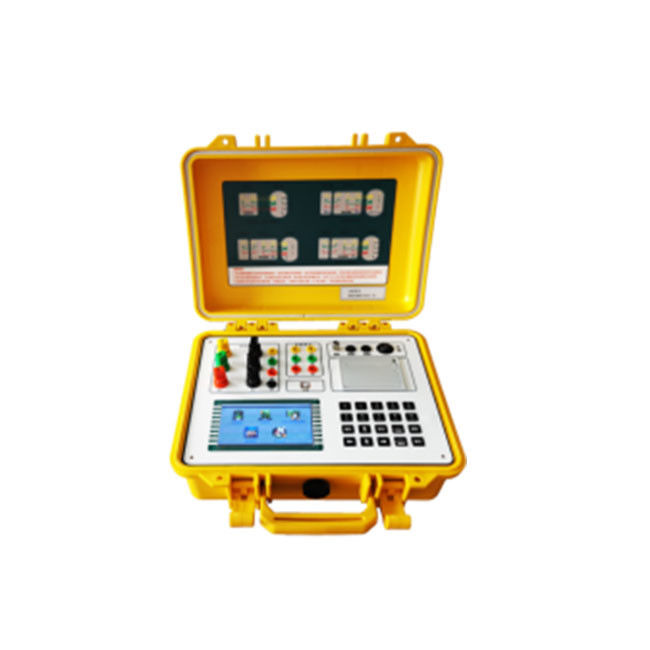

Transformatorcapaciteitstester XHTX1318AJis specialized in bad power users evading basic electricity fee and secretly adding capacity problems and is a new-type high precision instrument specially used for the measurement of the transformer capacity and characteristic parameters. Dit product maakt gebruik van breed scherm kleur LCD, Engels display, eenvoudige en snelle menu werking, mens-machine interface is zeer vriendelijk.Er is een ingebouwde oplaadbare batterij in het instrument en het kan werken zonder externe energiebronEen volledig opgeladen batterij kan continu meer dan 100 sets transformatoren meten.het instrument kan driefasig nauwkeurig 50 Hz sinusgolf-AC-testvermogen leveren zonder het externe driefasige testvermogen, de spanningsregelaar, de stroomregelaar en andere hulpapparatuur bij het meten van de capaciteit en het verlies van de transformatorbelasting, waardoor de efficiëntie van uw werk aanzienlijk wordt verbeterd.

Dit is een multifunctioneel meetinstrument, dat gelijk is aan twee gewone meters: bijvoorbeeld een actief transformatorcapaciteitsmeter plus een transformatorparametermeter.Het kan worden gebruikt voor testtransformatorcapaciteit, type, draadloze stroom, draadloze verliezen, draadloze verliezen, impedantiespanning enzovoort.

Dit product heeft vele voordelen, zoals kleine afmetingen, licht, hoge nauwkeurigheid, goede stabiliteit, eenvoudige werking, enzovoort.u kunt het transformer verlies en capaciteit met eenvoudige bedrading en handige testen in slechts één van dit soort instrumenten te meten, zodat de werkdoeltreffendheid kan worden sterk verbeterd.

Functie

• We kunnen een verscheidenheid aan distributie transformatoren meten, vermogen transformator capaciteit in plaats van de extra extra vermogen. Het is meer handig en efficiënt.

• Gecombineerd met de externe stroombron, spanning, stroomregelaar apparatuur enz., kan het verschillende transformatorparameters meten, zoals no-load current, no-load loss, impedance voltage,belastingverlies enzovoort.

• De testbereik is breed, flexibel geconfigureerd. Alleen door de eenvoudige aansluiting op de stroomtransformator en de spanningstransformator.de testomvang kan worden uitgebreid tot een transformator met een hoog vermogen.

• Kortsluiting van de terminals van de kabel, humaniserend ontwerp, met slot, makkelijk verbonden aan bevestigende transformatie-eenheden.

• Alle resultaten worden automatisch uitgevoerd relevante correctie. U hoeft alleen de bijbehorende parameters (zoals temperatuur, belasting aanpassingscoëfficiënten, enz.)dan kan het instrument automatisch kalibreren zoals de correctie van de golfvorm vervorming, temperatuurcorrectie, correctie van niet-nominale spanning, nominale stroomcorrectie, zodat de nauwkeurigheid veel hoger is

• De maximale spanning is tot 750 V en de maximale stroom is tot 100 A met beschermingscircuit erin,wanneer u de karakteristieke test van de transformator uitvoert.Maak je geen zorgen over de nauwkeurigheid en beschadiging van het instrument als gevolg van de juiste verschuiving.

• Het spannings- en stroombereik kan zeer flexibel en gemakkelijk uit te breiden door het aansluiten van de externe CT of VT

• Het heeft een groot scherm, een LCD-scherm met een hoge helderheid, een Engels menu en bedieningstips, een vriendelijke mens-machine-interface en een brede temperatuurtolerantie, een helderheidsverstelbaar LCD-scherm,die zich kan aanpassen aan de verschillende temperaturen.

• Een thermisch gevoelige printer is in het instrument geplaatst, die gemakkelijk ter plaatse kan worden afgedrukt.

Definitie en termen van transformatoronderzoek

De capaciteit en de kenmerken van de transformator worden getest door een professionele test.het is noodzakelijk om uniforme termen te gebruiken om deze kenmerken en het proces onder onderzoek te beschrijven en te definiëren

1.Tik op

In de transformator met kraanopwikkeling staat elke kraan in deze wikkeling voor een vast aantal draaie van de wikkeling in deze kraan,wat ook betekent dat een vast aantal draaieven van de wikkeling tussen deze kraanwikkeling en andere constante wikkeling

2.HoofdTapping

De kraan komt overeen met de nominale transformatieparameters.

Aandacht: De gegevens over belastingverlies/verlies zonder belasting en leegstroom zijn de gegevens van de transformator onder de hoofdkraan (behalve voor andere aangeduide kraan)

3.Opladen Tapschakelaar

Het is de inrichting die wordt gebruikt om de positie van de kraanwinding van de transformator te wijzigen wanneer deze met opwinding of onder belasting wordt gebruikt.

4.Geen opwinding.Tik opschakelaar

Het is de inrichting die wordt gebruikt om de positie van de kraanwinding van de transformator te veranderen bij het werken zonder belasting of zonder opwinding.

5.Verlies zonder belasting (algemeen bekend als: ijzerverlies, ijzerverlieskernverlies)

Wanneer een nominale spanning (opgetapt spanning) onder de nominale frequentie wordt aangebracht op een eindpunt van een wikkeling en het circuit van andere wikkels open is, is in dit geval het verbruikte actief vermogen geen verlies van belasting.

6.Stroom zonder belasting

Wanneer de nominale spanning (gecapte spanning) onder de nominale frequentie wordt toegepast op een eindpunt van een wikkeling en op een open circuit van andere wikkels, is dit de waarde van het wortelgemiddelde van de stroom.

Opmerking 1: Voor een driefasetransformator is dit het gemiddelde van de stroom van de driefaseterminals.

Opmerking 2: Gebruik in het algemeen het percentage van de nominale stroom voor de weergave. Voor de transformator met meerdere wikkels is dit gebaseerd op de wikkeling met de maximale nominale capaciteit.

7.Verlies van belasting (kortsluitverlies/koperverlies)

in een paar wikkels, wanneer de nominale stroom door de lijnterminal stroomt en de andere wikkeling onder de nominale frequentie en de referentietemperatuur een kortsluiting maakt,in dit gevalhet verbruikte actief vermogen wordt belastingsverlies genoemdEn tegelijkertijd, andere wikkeling als er is, maak het circuit open.

Opmerking1: Voor de transformator met dubbele wikkeling is er slechts één paar wikkels en één waarde van het belastingverlies.

Voor een transformator met meerdere wikkels zijn er meerdere paren en waarden van het belastingverlies,het totale belastingverlies moet overeenkomen met het belastingverlies van de aangewezen wikkelingcombinatie.

Opmerking2: Wanneer de nominale capaciteiten verschillen voor twee wikkels in een wikkelingcombinatie (of wingdingportfolio),het belastingverlies moet gebaseerd zijn op de nominale stroomwaarde van de wikkels met de minimale nominale capaciteit, en moet de referentiecapaciteit worden aangewezen.

• Totaal verlies

De som van het verlies zonder belasting en het verlies met belasting

• Kortsluiting Impedantie

In het algemeen is kortsluitingimpedantie de impedantiewaarde van een paar wikkels onder de nominale frequentie en referentietemperatuur.de gelijkwaardige serieimpedantie in één wikkeling van een paar wikkels tussen de eindpunten van deze wikkeling is

Z=R+jX(Ω). Om de waarde te achterhalen, moet de terminal van de andere wikkeling kortsluiting.

Opmerking 1: Voor transformatoren met gewapende wikkels moet de kortcircuitimpedantie de aangegeven kraan zijn, indien er geen speciale instructies zijn, betekent dit de hoofdkraan.het impedantiewaarde van een enkele fase als het circuit in een gelijkwaardige sterverbinding is.

Opmerking 2: Het kan worden weergegeven met behulp van een niet-richtingsrelatieve waarde, d.w.z. de fractiewaarde Z van de referentieimpedantiewaarde Zref in dezelfde wikkeling van één paar wikkels, is als volgt:

de formule is geschikt voor de driefasige en eenfasige transformator.
U  Spanning van Z en Zref in wikkels ((nominale spanning of aangesloten spanning)
Sr Basiswaarde van de nominale capaciteit.

The relative value is equal to the ratio between the applied voltage and rated voltage (tapped voltage) when operator wants to get the corresponding rated current (tapped current) in short circuit testDeze spanning wordt ook wel de kortsluitingsspanning van deze paar wikkels genoemd.

Technische parameters
Het uitvoerbereik van de ingebouwde batterij
Spanning: 0 ∼ 10 V
Stroom: 0 ′ 10 A
Het invoerbereik van de kenmerkende teststroombron

Spanning: 0 ∼ 750 V

Stroom: 0 ‰ 100 A

Precies van de test

Spanning, stroom: ± 0,2%
Vermogen: ±0,5% ((CosΦ>0,1), ±1,0% ((0).02

Werktemperatuur: -20°C+60°C

Verplichting van het laadapparaat
Elektriciteitsvoorziening AC160V265V
Adapteruitgang 12,6V 1000mA

Isolatie
(1) Isolatieweerstand tussen capaciteit, spanning, stroom en behuizing ≥ 100 MΩ
(2) de 2 kV-vermogenfrequentie (effectieve waarde) tussen de
Invoervermogen en machinebehuizing, testtijd 1 minuut.

Volume: 32 cm × 25 cm × 12 cm
Gewicht: 2,5 kg

Diagram van het bedieningspaneel
Het bedieningspaneel is zoals in figuur 1: met inbegrip van printer, LCD, toetsenbord, de bedrading gat van de capaciteit test, binding post van de test kenmerken en communicatie interface.

Hoofdmenu
Na het openen van de schakelaar, automatisch in te voeren in het hoofdmenu interface (zie figuur 2) Hoofdmenu omvat: "Transf. power ", "No - load loss", "Load loss", "Data Browser","Systeeminstellingen" vijf itemsU kunt de "↑", "↓", toetsen gebruiken om de benodigde functie te selecteren en op "OK" klikken om in te voeren.

Tegelijkertijd kan het instrument volgens de interne klokchip van het systeem de huidige tijd nauwkeurig weergeven.
