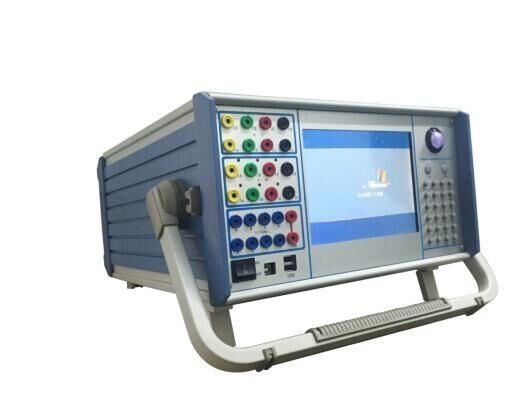

XHJB666 Digitale Transformator 6-fasen Beschermingsrelais Tester 428mm*350mm*230mm Kenmerk
Product Introductie
XHJB666 microcomputer relaisbeveiligingskalibrator is een nieuw type geminiaturiseerde microcomputer relaisbeveiligingstester, volledig gerealiseerd door moderne geavanceerde micro-elektronische technologie.
Belangrijkste Kenmerk
1.Uitgang tot 6-fasen spanning 6-fasen stroom, die kan worden gecombineerd om conventionele 4-fasen spanning 3-fasen stroom type, 6-fasen spanning type, 6-fasen stroom type en 12-fasen uitgangsmodus te realiseren.
2. Hoogwaardige ingebouwde industriële besturingscomputer en 8,4-inch grootbeeld kleurenscherm met hoge resolutie TFT LCD
3. De uitgang maakt gebruik van een high-fidelity, zeer betrouwbare modulaire lineaire eindversterker in plaats van een schakelende eindversterker voor superieure prestaties.
4. De uitgang wordt bestuurd door DSP, de werksnelheid is snel, de real-time digitale signaalverwerkingscapaciteit is sterk, de transmissiefrequentiebandbreedte wordt gecontroleerd en de hoogwaardige D/A-conversie wordt bestuurd.5. Het kan een verscheidenheid aan grootschalige complexe verificatiewerkzaamheden met een hoge mate van automatisering voltooien. Het kan gemakkelijk verschillende beschermingsinstellingen testen en scannen, foutweergave uitvoeren, testgegevens in realtime opslaan, vectorafbeeldingen weergeven en rapporten online afdrukken.6. Het heeft een onafhankelijke 110V en 220V speciale instelbare DC-voedingsuitgang voor inspectie ter plaatse.
7. De nieuwe generatie TP-60A tester is uitgerust met 10-weg opening en 8-weg opening voor eenvoudige zelfinjectietest. Het ingangcontact is een leeg contact en is compatibel met 0~250V potentiaalcontacten, die intelligent en automatisch kunnen worden herkend.
8. Biedt verschillende automatische testsoftwaremodules en GPS-synchrone triggertest (optioneel).
9. Kan een verscheidenheid aan complexe kalibratietaken uitvoeren en kan gemakkelijk verschillende beschermingsinstellingen testen en scannen voor foutweergave. Kan testgegevens in realtime opslaan, vectorafbeeldingen weergeven, rapporten afdrukken, enz.
10. Het ontwerp van de warmteafvoerstructuur is redelijk, de hardwarebeschermingsmaatregelen zijn betrouwbaar en perfect, en de zachte startfunctie van de voeding, de zelfdiagnose van de software van de fout en de uitgangsvergrendelingsfunctie worden geleverd.
| AC-stroomuitgang |
| Fasestroomuitgang (effectieve waarde) |
0~40A, |
| Uitgangsprecisie |
0,2 graad |
| 3-fasen parallelle stroomuitgang (effectieve waarde) |
0~120A |
| Een lange termijn fasestroom |
10A |
| Maximaal uitgangsvermogen van fasestroom |
450VA |
| Maximaal uitgangsvermogen van 3 parallelle stroom |
900VA |
| Maximaal toegestane werktijd van 3 parallelle stroom |
10S |
| Frequentiebereik (fundamenteel) |
20~1000Hz |
| Harmonische tijd |
2~20 |
| DC-stroomuitgang |
| Stroomuitgang |
0~±10A / fase, 0~±30A / 3 parallel |
| Uitgangsprecisie |
0,5 graad |
| AC-spanningsuitgang |
|
| Fasespanningsuitgang (effectieve waarde) |
0~120V |
| Uitgangsprecisie |
0,2 graad |
| Lijnspanningsuitgang (effectieve waarde) |
0~240V |
| Fasespanning / Lijnfase uitgangsvermogen |
80VA / 100VA |
| Frequentiebereik (fundamenteel) |
20~1000Hz |
| Harmonische tijd |
1~20 |
| DC-spanningsuitgang |
| Fasespanningsuitgangsbereik |
0~±160V |
| Uitgangsprecisie |
0,5 graad |
| Lijnspanningsuitgangsbereik |
0~±320V |
| Fasespanning / Lijnfase uitgangsvermogen |
70VA / 140VA |
| 10 paden digitale ingang en 8 paden digitale uitgang |
| Tijdmeetbereik |
0,1ms ~ 9999s |
| nauwkeurigheid van de meting |
<0,1ms |
| Volume & gewicht |
400×360×160mm³ ,15kg |
