Relaisbeschermingstester
>

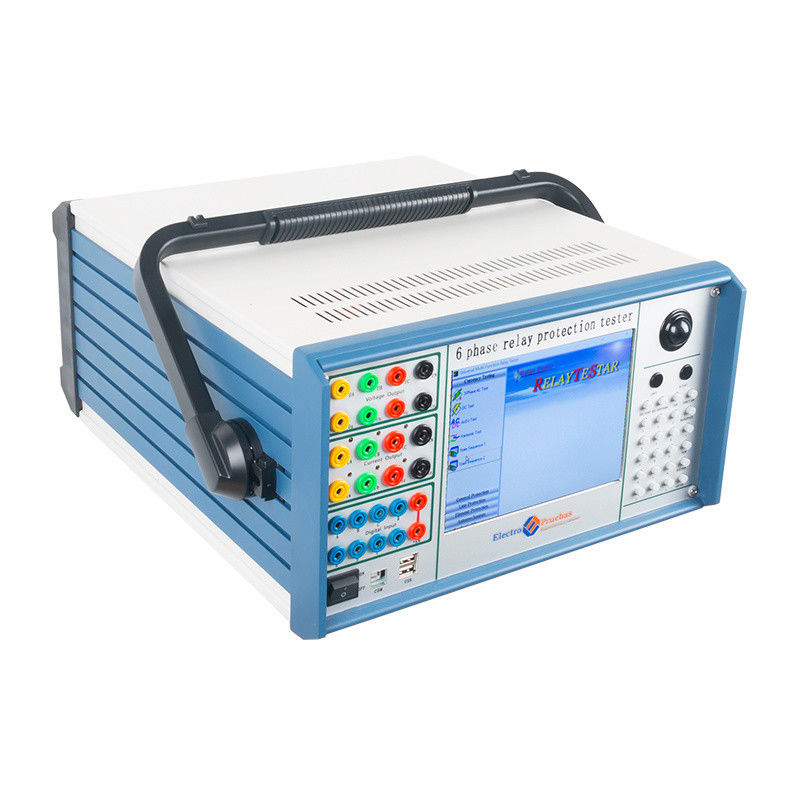

XHJB666 6-fasen secundaire stroominjectie relais testset beveiligingstester

XHJB666 6-fasen secundaire stroominjectie relais testset beveiligingstester

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST
Certificering: ISO,CE
Modelnummer: XHJB666
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST
Certificering:
ISO,CE
Modelnummer:
XHJB666
Model nr.:
XHJB666
Huidige output:
Eenfasige 3*60A, driefasige 180A
LCD -display:
Met LCD-display
aangepast:
aangepast
Transportpakket:
Met schuim gevuld houten koffer
Handelsmerk:
XZH -test
Oorsprong:
CHINA
Levering vermogen:
2000 stcs/jaar
Aanpassing:
Beschikbaar
Garantie:
12 maanden
Markeren:

High Light

Markeren:

6-fasen relaisbeveiligingstester

,

elektrische secundaire stroominspuitingstestset

,

Relaisbeschermingstester met garantie

Trading Information
Min. bestelaantal:
1 eenheid
Verpakking Details:
houten kast
Levertijd:
5-8 dagen
Betalingscondities:
T/T
Levering vermogen:
2000 stuks/jaar
Productomschrijving
XHJB666 · TESTEN VAN LIJNBEVEILIGING
XHJB666 6-fasen secundaire stroominjectie relais testset beveiligingstester
Afstand & nulsequentie
State series tot 9 staten
Foutanalyse module

De XHJB666 dekt lijnbeveiligingswerkzaamheden, van controles van enkele relais tot volledige schematests. Afstandsbeveiliging en nulsequentiebeveiliging, stroomrichting en impedantie, synchronisatie en volledige groepstests worden allemaal geleverd als aparte softwaremodules, en elke module schrijft zijn resultaat naar een rapport dat bewerkt en afgedrukt kan worden.

Het instrument geeft zes spanningen en zes stromen af via een lineaire versterker, zodat afstandskarakteristieken over het impedantievlak kunnen worden gescand zonder de golfvervorming die schakelversterkers veroorzaken.

Productoverzicht
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Voor wie deze set bedoeld is

Deze configuratie is geschikt voor de ploegen die de beveiliging van transmissie- en distributielijnen inbedrijfstellen en onderhouden.

Lijnbeveiliging inbedrijfstellingsploegen die afstandszones, nulsequentietrappen en herinschakellogica bewijzen op 35 kV tot 110 kV circuits.
Onderhoudsploegen die een lijnpaneel opnieuw testen na een CT-, VT- of secundaire kabelwissel.
Ingenieurs die een opgenomen fout opnieuw willen afspelen via het relais om de bedrijfssequentie te bevestigen.
Zonebereik- en tijdsinstellingen moeten worden overgenomen van het instellenblad van het relais; de tester reproduceert de analoge grootheden, hij vervangt niet de instellingsberekening.
Belangrijkste kenmerken
Afstand- en nulsequentiemodule met een impedantiekarakteristiekmodule voor het scannen van beveiligingspolygonen.
Stroomrichting en impedantie, synchronisatie en volledige groepstest I & II modules voor complete paneelcontroles.
State Series I en II met maximaal negen definieerbare staten, gebruikt voor herinschakelsequenties en station service transfer tests.
Foutanalyse module die opgenomen foutcondities opnieuw afspeelt via de beveiliging.
Zes spannings- en zes stroomkanalen, met 0,2 klasse AC nauwkeurigheid en 20–1000 Hz fundamenteel bereik.
Acht binaire ingangen registreren trip-, herinschakel- en signaalcontacten, terwijl vier uitgangsparen breaker- en interlocksignalen simuleren.
Tijdmeting van 0,1 ms tot 9999 s, zodat instantane en vertraagde trappen op dezelfde opname worden vastgelegd.
Technische specificaties
KanaalconfiguratieStandaard
Stroomkanalen6, standaard zes fasen
Spanningskanalen6, standaard zes fasen
AC stroom uitgangsbereik30 A per fase, of 180 A met zes fasen parallel
DC stroom uitgangsbereik10 A DC per fase
AC spanning uitgangsbereik120 V AC per fase
DC spanning uitgangsbereik160 V DC per fase
Binaire ingangen / uitgangen8 schakelaaringangen, 4 paren schakelaaringangen
Tijdmeting0,1 ms – 9999 s, nauwkeurigheid beter dan 0,1 ms
ParameterNominale waarde
AC stroom, 6-fasen uitgang0 – 30 A per fase (rms), nauwkeurigheid 0,2 klasse
AC stroom, 3-fasen uitgang0 – 60 A per fase (rms)
AC stroom, 6-fasen parallel0 – 180 A (rms)
Toelaatbare continue fase stroom10 A (rms)
Fase stroom maximaal vermogen300 VA
6-fasen parallel maximaal vermogen1000 VA, 10 s maximale duur
DC stroom0 – ±10 A per fase, nauwkeurigheid 0,5 klasse, maximale belastingsspanning 20 V
AC spanningFase 0 – 120 V, lijn 0 – 240 V, nauwkeurigheid 0,2 klasse
AC spanning vermogen80 VA fase / 100 VA lijn
DC spanningFase 0 – ±160 V, lijn 0 – ±320 V, nauwkeurigheid 0,5 klasse
DC spanning vermogen70 VA fase / 140 VA lijn
Fundamenteel frequentiebereik20 – 1000 Hz
Harmonische orde1 – 20
Schakelaaringang, droog contact1 – 20 mA, 24 V
Schakelaaringang, potentiaalcontact0: 0 – +6 V; 1: +11 V – +250 V
Schakelaar uitgangscapaciteitDC 220 V / 0,2 A; AC 220 V / 0,5 A
Softwaremodules
AC Test en DC Test voor stroom-, spannings- en tijdrelais.
State Series I en II, met maximaal negen staten per test gedefinieerd.
Harmonische Superpositie en Hoge-Lage Frequentietests.
Stroomrichting en impedantie, plus synchronisatietest.
Volledige Groepstest I en II voor complete beveiligingsschema's.
Afstand- en nulsequentiebeveiliging, met impedantiekarakteristiek.
Differentiële beveiliging en differentiële harmonische tests.
Uitgebreide test van 6–35 kV microcomputer lijnbeveiliging.
Foutanalyse voor het opnieuw afspelen van opgenomen foutcondities.
Voor gebruik
Schakel de stroom niet uit terwijl een uitgang actief is; de resulterende uitgangsfout kan de te testen beveiliging doen trippen.
Binaire ingangen accepteren zowel droge contacten als live contacten tot DC 250 V; sluit bij een live contact de positieve pool aan op de +KM gemeenschappelijke klem.
Blokkeer of sluit de ventilatieopeningen niet. Plaats het apparaat rechtop of open de steunpoten zodat het onder een lichte hoek staat.
Sluit nooit externe AC- of DC-stroom aan op de spannings- en stroomuitgangssokken.
Op locaties met veel storingen of hoge veiligheidseisen, aardt het driekabelige netsnoer betrouwbaar of gebruik de aardingsklem op de behuizing.
Als interfacegegevens of ingevoerde waarden onjuist lijken, verwijder dan de para-map onder de programmadirectory en start opnieuw op; alle schermen keren terug naar standaardwaarden.
Veelgestelde vragen
V1.Kunnen afstandsbeveiligingszones worden gescand?
Ja. De Afstand- en Nulsequentiemodule samen met de Impedantiekarakteristiekmodule scant de bedrijfsrand in het impedantievlak.
V2.Wordt herinschakellogica gedekt?
State Series I en II staan maximaal negen staten toe, wat de structuur is die wordt gebruikt voor herinschakelsequenties, en Full Group Test I en II controleren het complete schema.
V3.Kan een opgenomen fout opnieuw worden afgespeeld?
De Foutanalyse module speelt opgenomen foutcondities opnieuw af via de beveiliging, zodat de tripsequentie kan worden vergeleken met wat er werkelijk gebeurde.
V4.Hoeveel contacten kunnen tijdens een test worden gemonitord?
Acht binaire ingangen zijn beschikbaar voor trip-, herinschakel- en signaalcontacten, en vier paren schakelaaringangen simuleren breaker- en interlocksignalen.
V5.Wat is de tijdsresolutie op instantane trappen?
0,1 ms tot 9999 s met een nauwkeurigheid van beter dan 0,1 ms, wat instantane elementen en vertraagde trappen op dezelfde opname oplost.
Configuratiecontrole
Vertel ons het spanningsniveau en de beveiligingsfuncties op de panelen die u test, en wij zullen de modules en de binaire ingangsregeling bevestigen.
