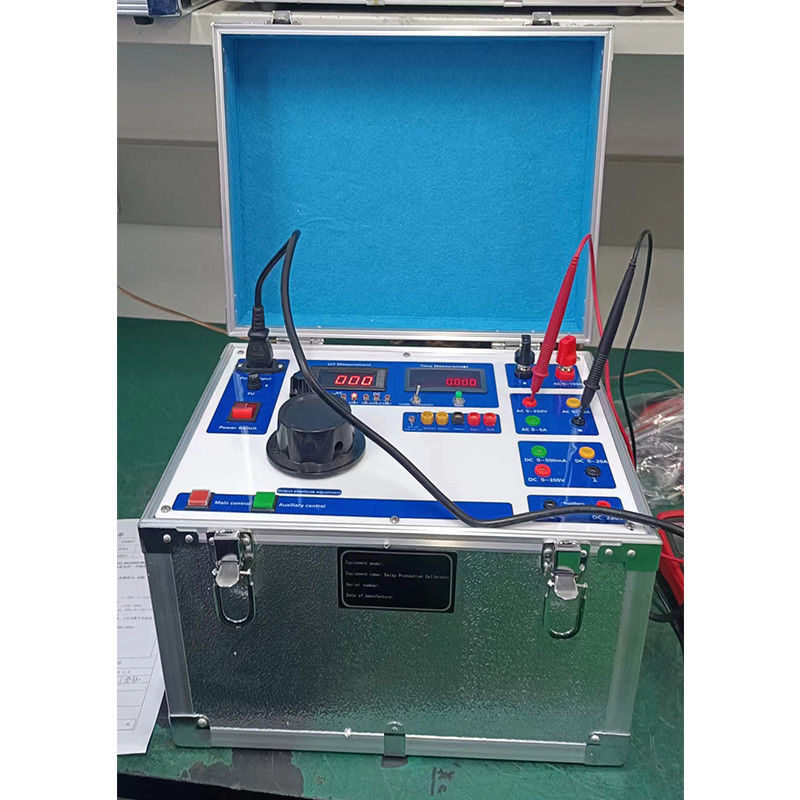

Eenfasige relaisbeschermingstester voor nauwkeurige secundaire injectietests

XHJB612 Enfasige Relaisbeschermingstester voor Nauwkeurige Secundaire Injectietests



Belangrijkste functies
☆Vereist een eenfasige AC220V voeding, met behulp van mooie en elegante PVC-panelen
☆Heeft mA-uitgang, die kan voldoen aan polarisatie-, signaal- en andere relaistests
☆Ingebouwde digitale milliseconde meter met start- en stopmeter terminals
☆Met geluids- en lichtsignalen voor actiecontacten, enz.
☆Speciaal vervaardigde aluminiumlegering behuizing met hoge sterkte, gemakkelijk te dragen en te transporteren
☆De bediening van het paneel is eenvoudig en gemakkelijk te beheersen, en de bedrading is duidelijk, waardoor het handig is voor werkzaamheden ter plaatse.

1	Voeding	AC220V±10%,  50Hz
2	Uitgang Hoofdstroomkring	AC-uitgang: Stroom: 0-5A 0-50A 0-150A Spanning: 0-250V continu instelbaar
3		DC-uitgang: Spanning: 0-250V Stroom: 0-20A 0-500mA
4		Tijdmeting: 0-99.99S
5	Meetbereik	Spanning: 0~500V 0.5%RD±2d
6		Stroom: 0~5A 0~50A 0~150A 0.5%RD±2d
7		Meetbereik tijd: 0.01~99.99S

Hoe te gebruiken
1 Inspectie of voorbereiding voor gebruik
Voordat u het instrument gebruikt, moet een visuele inspectie worden uitgevoerd en moet het aardingsuiteinde van het driekern netsnoer betrouwbaar worden geaard. Schakel de aan/uit-schakelaar in en test vervolgens de stroom op het instrument. Op dit moment moeten de twee meters aan staan en raak de "Output Selection" knopschakelaar aan met uw hand. De uitgangsstatusindicator moet normaal zijn van links naar rechts.
2 Hoofdstroomkring spanningsuitgangsbediening
Selecteer de uitgangsstatus in het "AC0-250V" bereik, druk op de "uitgangsbesturingsschakelaar" van de hoofdkring in de linkerbenedenhoek van de testkamer en pas langzaam de grote knop van de spanningsregelaar aan. De spannings-/ampèremeters moeten "0~250V" AC-spanning weergeven. Om "DC0~300V" uit te voeren, selecteert u de uitgangsstatus in het "DC0~250V" bereik en de aanpassingsmethode is hetzelfde als hierboven.
3 Hoofdstroomkring stroomuitgangsbediening
Selecteer de uitgangsstatus in het "AC0~5A" bereik, druk op de "uitgangsbesturingsschakelaar" van de hoofdkring en pas langzaam de spanningsregelaar knop aan. Op dit moment moeten de spannings-/ampèremeters "0~5A" stroom weergeven en andere stroomaanpassingen zijn vergelijkbaar met deze methode.
4 Gebruiksvoorbeelden:
4.1 Spanning relais pickup en release test
Zet eerst het instrument in de gereed-status, sluit de te testen relaisspoel aan op de bijbehorende spanningsuitgangsterminal, druk op de "hoofdstroomkring uitgangsbesturing" schakelaar en pas langzaam de grote knop aan om de uitgangsspanning stabiel te laten stijgen. Wanneer het relais gesloten is, noteer dan de sluitspanning. Pas vervolgens de grote knop in de tegenovergestelde richting aan totdat het relais wordt vrijgegeven en noteer de vrijgave spanning. Op basis hiervan kan de terugkeercoëfficiënt van het geteste relais worden berekend. Als het te testen relais een overspanningsrelais is, ga dan in de tegenovergestelde richting te werk.
4.2 Stroom relais instelwaarde test
Verwijder het te testen relais uit de lijn, sluit het aan op de stroomuitgangsterminal van het instrument, selecteer het juiste uitgangsstroombereik, zoals "0~5A" of "0~100A", druk op de "Output Control" schakelaar en pas langzaam de maximale knop aan naar de relaisactie, observeer de spannings-/ampèremeterwaarde en beoordeel de relaisactie.
4.3 Bepaling van de vertragingstijd van het tijdrelais
Sluit het te testen relais aan op de uitgangsterminal (de werkspanning is AC of DC volgens de vereisten van het relais), pas het aan op de nominale actiewaarde en herstel na stroomuitval. Sluit de vertragingsbewegende en sluitende contacten van het te testen relais aan op terminals II en ⊥, druk op de "uitgangsbesturing" schakelaar, de relaisspoel krijgt de nominale bedrijfsspanning en start tegelijkertijd de stopwatch. Na de vertragingstijd stopt de stopwatch met tellen. Op dit moment is de stopwatch Het weergegeven nummer is de vertraagde sluitingstijd van het tijdrelais. Als u de vertraagde vrijgave wilt meten, is het principe hetzelfde als voorheen en is de daadwerkelijke bedrading omgekeerd.
4.4 Test van het intermediaire relais (met vasthoudspoel)
Bepaal wat voor soort actiemodus (spanning of stroomactie) en wat voor soort vasthoudmodus (spanning of stroom vasthouden) het te testen relais is. Als voorbeeld stroomactie spanningsonderhoud (DC-relais), selecteer het DC-stroomuitgangsbereik (0~500mA of 0~5A), druk op de "Output Control" schakelaar, pas langzaam de grote knop aan naar de relaisactie en noteer de bewegende stroom. Sluit vervolgens de hulpkringuitgang aan op het relais vasthoudspoel einde, pas langzaam de kleine knop aan naar de relaisclassificatie, noteer de vasthoudspanningswaarde en bepaal de kwaliteit van het relais op basis van de actie- of vasthoudvoorwaarden.
Kortom, zolang u de conversierelatie tussen de verschillende uitgangen van dit instrument en het meetinstrument beheerst, kunt u conclusies trekken uit één voorbeeld en deze flexibel toepassen op basis van de specifieke omstandigheden van het te testen relais. Ik zal hier niet één voor één voorbeelden geven.


Verpakking: Houten kist gevuld met schuim

Verzending: per Lucht, Zee, Express, etc.

Verzendtijd: 7-10 werkdagen als het op voorraad is.
