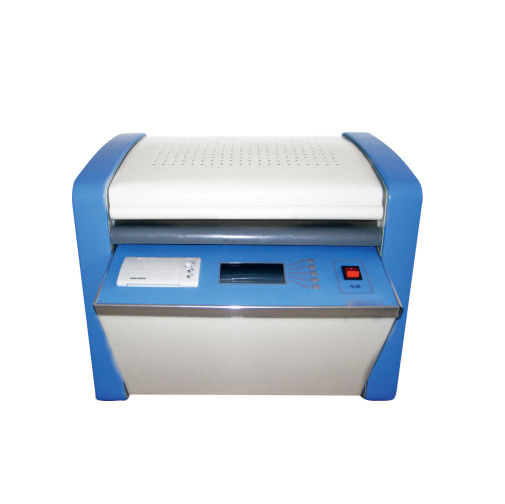

XHYS101 isolatie-olie dielektrische verliesmeter is ontworpen en vervaardigd volgens GB/T5654-2007 "Meeting of relative permittivity,dielectrische verliesfactor en gelijkstroomweerstand van vloeibare isolatiematerialen".
Het wordt gebruikt voor het meten van de dielectrische verliesfactor en gelijkstroomweerstand van vloeibare isolatiemiddelen zoals isolatolie.temperatuurregelaar, temperatuursensor, dielektrische verlies test brug, wisselstroom test stroomvoorziening, standaard condensator, hoge weerstand meter, en DC hoogspanningsbron zijn geïntegreerd in.Het instrument gebruikt volledig digitale technologieDe testresultaten kunnen automatisch worden opgeslagen en afgedrukt.en de gebruikers kunnen het vakkundig gebruiken zonder professionele opleiding.
(1) De oliebeker heeft een structuur van drie elektroden overeenkomstig de nationale norm GB/T5654-2007, en de afstand tussen de elektroden is 2 mm.die de invloed van drijvende capaciteit en lekkage op de testresultaten van dielectrische verliezen kan elimineren.
(2) Het apparaat gebruikt een algoritme voor inductieverwarming met tussenfrequentie en PID-temperatuurregeling.Deze verwarmingsmethode heeft de voordelen van het niet-contact tussen de oliebeker en de verwarmingskamer, gelijkmatige verwarming, snelle snelheid en handige bediening, zodat de temperatuur strikt wordt gecontroleerd binnen het vooraf ingestelde temperatuurfoutbereik.
(3) De interne standaardcondensator is een met SF6 gevulde drieelektrodecondensator.zodat de nauwkeurigheid van het instrument na langdurig gebruik nog steeds gegarandeerd kan worden.
(4) De wisselstroomvoorziening voor de test gebruikt de omrekeningsmethode wisselstroom-stroomstroom-stroom, waardoor de invloed van de spanning en de frequentieverschuivingen van het net op de nauwkeurigheid van de dielectrische verliezenstest effectief wordt vermeden.Zelfs als de generator elektriciteit genereert, kan het instrument correct werken.
(5) Perfecte beschermingsfunctie: bij overspanning, overstroom of kortsluiting van hoge spanning kan het instrument de hoge spanning snel afsluiten en een waarschuwingsbericht uitzenden.Wanneer de temperatuursensor uitvalt of niet is aangesloten, wordt een waarschuwingsbericht uitgezonden.
Als de temperatuur 120 graden overschrijdt, wordt het relais losgelaten en stopt de verwarming.
(6) Het is handig om testparameters in te stellen.
500~2200V, gelijkstroomspanningsbereik 0~500V.
(7) Gebruik een groot LCD-scherm met achtergrondverlichting en helder beeldscherm. Vriendelijke mens-machine-interface, volg gewoon de Chinese menu-opdrachten en invoeropdrachten, het instrument kan automatisch testen.En automatisch opslaan en afdrukken testresultaten.
(8) Met een realtime-klok kunnen de testdatum en -tijd worden opgeslagen, weergegeven en afgedrukt met de testresultaten.
(9) Functie van kalibratie van de lege elektrodebeker: meet de capaciteit en de dielectriciteitsverliesfactor van de lege elektrodebeker om de reinigings- en montageomstandigheden van de lege elektrodebeker te beoordelen.Kalibratiegegevens worden automatisch opgeslagen om nauwkeurige berekeningen van relatieve permittiviteit en gelijkstroomweerstand te vergemakkelijken.
- Spanning van de voedingsbron: AC 220V±10%
Stromfrequentie: 50 Hz/60 Hz ± 1%
Meetbereik: capaciteit 5pF ~ 200pF
Relatieve permittiviteit 1.000~30.000
Dielectrische verliesfactor 0,00001~100
DC-weerstand 2,5 MΩm~20 TΩm
Metingsnauwkeurigheid: capaciteit ± (1% + 0,5 pF)
Relatieve permittiviteit ± (1% van de waarde)
Dielectrische verliesfactor ± ((1% meting+0.0001)
Gelijkstroomresistiviteit ±10% van de waarde
Resolutie: Capaciteit 0,01 pF
Relatieve permittiviteit 0.001
Dielectrische verliesfactor 0.00001
Temperatuurmetingsbereik: 0~125oC
Temperatuurmetingsfout: ±0,5oC
AC-testspanning: 500~2200V, continu verstelbaar, frequentie 50Hz
Gelijkstroomtestspanning: 0~500V, continu verstelbaar
Energieverbruik: 100 W
Uiterlijk: 500×360×420
Totaal gewicht: 22 kg
