Kabel Thumper Hoogspanningspulsgenerator voor Kabelfoutlocatie

Name: Kabel Thumper Hoogspanningspulsgenerator voor Kabelfoutlocatie
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4T
Price: 1,050.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE
Modelnummer:	XHHV535-4T

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

Modelnummer:

XHHV535-4T

Model nr.:

XHHV535-4T

Type:

Pulssignaalgenerator

Afbeelding:

Digitaal

Spanning:

0-35kv

Transportpakket:

Uitgevoerde houten behuizing

Handelsmerk:

XZH-test

Oorsprong:

China

HS-code:

8543201000

Aanpassing:

Beschikbaar

Naverkoopservice:

Garantiecertificaat

Garantie:

1 jaar

Markeren:

High Light

Markeren:

2450J Hoogspanningspulsgenerator

35 kV hoogspanningspulsgenerator

Trading Information

Min. bestelaantal:

1 eenheid

Verpakking Details:

Houten behuizing

Levertijd:

5-15 werkdagen

Betalingscondities:

T/T

Productomschrijving

Trolley hoogspanningsschokgenerator XHHV535-4T wordt voornamelijk gebruikt voor ondergrondse kabelfout testen van spanningsniveau van 35kV en lager;
En de trolley hoogspanningsimpulsgenerator kan ook worden gebruikt voor DC-weerstandsspanningstests van andere elektrische apparatuur.Het apparaat integreert DC-hoogspanningsbron, energieopslagcondensator en ontladingsbalg in één.
Welke gebruikt hoogprecisie, hoogstabiele speciale hoogspannings elektronische componenten en hoogfrequente hoogspanningstechnologie, het maakt de hele structuur eenvoudig.

Kabel Thumper Hoogspanningspulsgenerator voor Kabelfoutlocatie 0

Technische parameters:

Spanningsbereik:	0-35kV
Hoogspanningsverdeler:	Spanningsnauwkeurigheid 1,5 klasse
Interne condensator:	4μF
Schoktijd:	Automatische schok ongeveer 5s, kan ook met de hand worden bediend.
Ontladingsenergie:	0-2450J
Schokvermogen:	2KVA
Impacttijd	3-10 seconden handmatig
Afmetingen:	520L×360B×8950H
Gewicht:	ongeveer 120kg (4uF)
Voeding:	AC 220V + 10% , 50Hz/±2Hz(60Hz)
Omgevingstemperatuur:	-20 ~ +50 ºC

Belangrijkste kenmerken:
★ Met overstroom, overspanning, oververhitting automatische beschermingsfunctie;
★ Sterke kortsluitbeveiligingsfunctie, kan de hoogspanningsuitgang direct naar de grond kortsluiting laten werken;
★ Met stroom, spanning dubbele 1,5 niveau aanwijzer tabelweergave, intuïtief en duidelijk; Of de foutpunten volledig zijn ingezet
Elektriciteit in één oogopslag, real-time reactie ontladingsproces;
★ met nulstartbeveiliging veiliger en betrouwbaarder;
★ Hoogspanningsimpulsuitgang is uniform en controleerbaar;
★ Hoogspanningszijde spanningsmeting, real-time nauwkeurig;
★ Uniek hoogspanningsmeetontwerp, in de gestopte toestand, zal automatisch de interne capaciteit van de apparatuur ontladen;
★ Ontladingstijd kan worden geselecteerd timing en handmatige twee modi;
★ met DC-spanningsweerstandsfunctie;
★ Interne installatie van hoogprecisie testkabelfout bemonsteringsgolfvormmodule;
★ Gehumaniseerd ontwerp trolley, gemakkelijk te verplaatsen;

Kabel Thumper Hoogspanningspulsgenerator voor Kabelfoutlocatie 1

Samenstelling van apparatuur
1. Hoogspanningsimpulsgenerator host: pas hoogspanning, hoogenergetisch impulssignaal toe op de te testen kabel;

2. Hoogspanningsuitgangslijn: Sluit het hoogspanningsuitgangseinde van de host aan op de gemeten kabelkern;

3. Aardedraad: hoogspanningsaarde, veiligheid, bemonsteringsaarde en ontladingsstaaardaad;

4. Dubbele Q-lijn: host communicatiebasis en kabelfouttester verbindingslijn;

5. Stroomkabel: instrument werkende stroomkabel;

6. Sampler: Bij hoogspanningsdoorslagmethode, ontvang hoogspanningssignaal gereflecteerd naar het bemonsteringsaardsignaal;

7. Ontladingsstaaf: DC-beperkte ontlading of DC-kortsluitontlading aan het einde van de te testen kabel.

8. Veiligheidspijp: 220VAC voedingssysteem back-up veiligheidspijp;

Kabel Thumper Hoogspanningspulsgenerator voor Kabelfoutlocatie 2

Paneel introductie

1, Ampèremeter (Ampèremeter) : laagspanningszijde van de huidige grootte indicatie.
2, Voltmeter: hoogspanningsuitgangsspanningsindicatie kV meter, verdeeld in 8kV, 16kV, 32kV gecombineerde spanningsniveau schakelaar uitlezing.
3, hoogspanningslamp (HV) : aan geeft een hoogspanningsuitgang aan, uit geeft geen hoogspanningsuitgang aan. Stroom: Nadat de stroomschakelaar is ingeschakeld, is de indicator aan, wat aangeeft dat de AC220V normaal is.
4. Stroomlamp: Na het inschakelen van de stroomschakelaar is de indicator aan, wat aangeeft dat AC220V normaal is.
5, Nul licht (Nul) : geeft aan dat de spanningsregelaar in de nulstand staat, en alleen wanneer deze oplicht is de starttoets effectief.
6, communicatiebasis (Signaal) : Verbind de machine en de kabelfouttester met dubbele Q-lijn doorslag acquisitiegolfvorm, alleen effectief bij hoogspanningsdoorslag.
7, stopcontact (AC220V) : instrument werkende voeding, 220VAC aansluitpoort;
8. Veiligheidsbuis zitting: 220VAC voedingssysteem veiligheidsbuis installatieplaats;
9, stroomschakelaar (AAN/UIT) : "I" gebruik AC220V voeding om het systeem van stroom te voorzien, "0" uitschakelen.
10, Enkele toets (Enkel) : wanneer de modus selectie toets in de enkele functie, is deze toets effectief.
11, Modus selecteren: verdeeld in spanning (DC), Enkel (Enkel), Cyclus (Cyclus) drie modi. DC is de spanningsweerstandsfunctie. Wanneer deze functie is geselecteerd, wordt de spanningsweerstandstest uitgevoerd voor de kabel. Enkel is een handmatige functie. Wanneer deze functie is geselecteerd, wordt de spanning verhoogd nadat de hoogspanning is gestart. Druk op de Enkele toets om de impulsontlading handmatig te activeren. Cyclus is een automatische functie. Wanneer deze functie is geselecteerd, wordt de hoogspanning op dit moment gestart om de spanning te verhogen, en het instrument zal automatisch de impulsontlading gedurende ongeveer 5 seconden activeren.
12, Starttoets (Start) : in de nulstand, druk op de starttoets, op dit moment de hoogspanning start, hoogspanningslamp. In de niet-nulstand gaat de start hoogspanningslamp niet branden.
13, Stoptoets (Stop) : wanneer de test is voltooid of abnormaal, druk op deze toets om de hoogspanningsuitgang af te sluiten, en de resterende hoogspanning van de test wordt op dit moment automatisch ontladen.
14, Spanningsregeling: Deze knop in de nulstand, nul licht, hoogspanning kan worden gestart. Alleen nadat de hoge druk is gestart, kan de druk worden verhoogd via de spanningsregelaar.

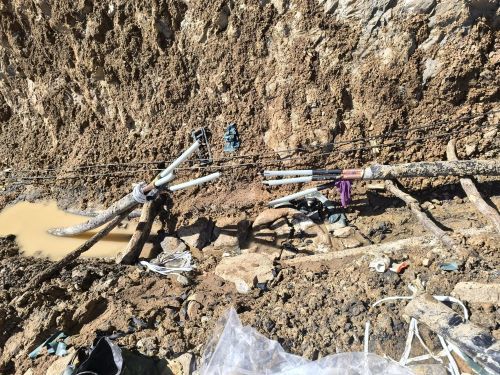

Toepassing: 0-35kV ondergrondse kabelfoutlocatie
We hebben een ander model XHHV535-4TS met spanningsniveau 8/16/32kV, ontladingsenergie 0-2048J onder elk spanningsniveau. Welkom om contact met ons op te nemen voor meer informatie en service.
