Productbeschrijving2450J Werkpaard
De XHHV535-4T is een mobiele hoogspannings-DC-stootspanningsgenerator met hoge energie, die 2450J ontladingsenergie—de hoogste in de XHHV535-serie—levert bij tot 35kV voor het testen van fouten in ondergrondse stroomkabels en DC-weerstandsspanningsanalyse. Gebouwd rond een enkele 4μF/35kV energieopslagcondensator, biedt het maximale doorslagenergie voor uitdagende kabeldefecten met hoge weerstand in een vereenvoudigd, kosteneffectief ontwerp met één condensator.

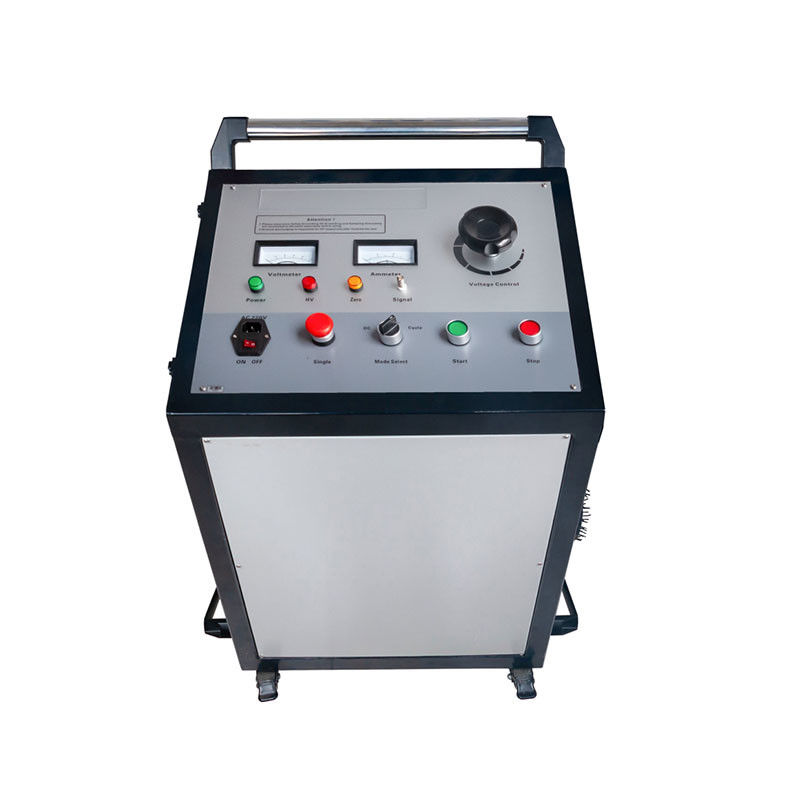

Door een DC-hoogspanningsbron, energieopslagcondensator, ontladingskogelgat, automatische ontladingsinrichting en een ingebouwde module voor het bemonsteren van foutgolfvormen te integreren in een mobiel trolleychassis (119 kg), beschikt de XHHV535-4T over drievoudige bedrijfsmodi: DC-weerstandsspanningsmeting, enkele impulsontlading en periodieke cyclusontlading met 7-seconden automatische impuls timing. Een dual-Q lijncommunicatie-aansluiting maakt gesynchroniseerde golfvormacquisitie met kabeldefectlocators mogelijk tijdens hoogspanningsdoorslagtesten. Het mensvriendelijke ontwerp van de trolley maakt gemakkelijke verplaatsing in werkplaats- en laboratoriumomgevingen mogelijk.
Waarom kiezen voor de XHHV535-4T?
Maximale energie, minimale complexiteit—De XHHV535-4T levert de hoogste enkelvoudige ontladingsenergie (2450J) in de XHHV535-familie via een bewezen architectuur met één condensator. Voor organisaties die prioriteit geven aan piek doorslagenergie boven flexibiliteit voor schakelen tussen meerdere spanningen, biedt de 4T uitzonderlijke waarde met minder componenten, lagere onderhoudscomplexiteit en een toegankelijkere prijs in vergelijking met de 3-traps XHHV535-4TS. Ideaal voor kabeldefecttoepassingen met hoge weerstand waar maximale ontladingsvermogen cruciaal is voor het doorbreken van foutbarrières.
2450JMax stootenergie
35kVUitgangsspanning
4μFCondensator
2kVAStootvermogen
7sAutomatische impuls cyclus
Belangrijkste kenmerken
- 2450J maximale ontladingsenergie—hoogste in de XHHV535-serie voor uitdagende defecten met hoge weerstand
- Drievoudige bedrijfsmodi: DC-weerstand, enkele impuls, en periodieke cyclusontlading
- 7-seconden automatische impuls timing met handmatige overbruggingsmogelijkheid
- Ingebouwde module voor het bemonsteren van foutgolfvormen voor nauwkeurige acquisitie van kabeldefecttestgolfvormen
- Communicatie-aansluiting (signaalpoort): dual-Q lijninterface met kabeldefectlocators voor gesynchroniseerde doorslagbemonstering
- Nulstartbeveiliging: hoogspanning geblokkeerd tenzij spanningsknop op nulpositie staat
- Automatische ontlading: resterende condensatorspanning automatisch ontladen bij stoppen of uitschakelen
- Dubbele 2.5-niveau wijzerplaten voor real-time spannings- en stroombewaking

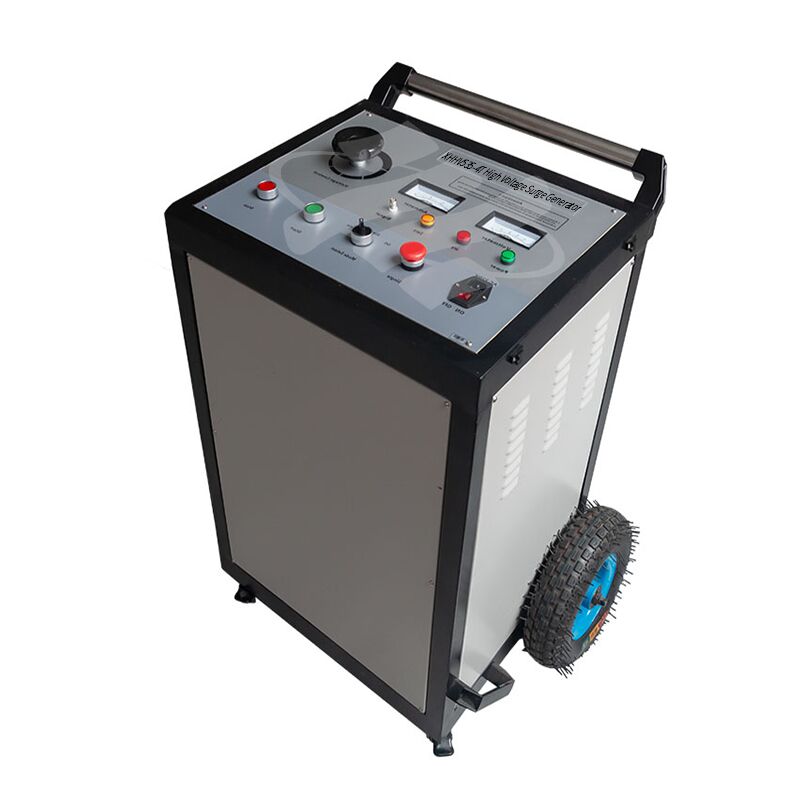

- Mensvriendelijk trolleyontwerp (119 kg) met soepel rollende zwenkwielen voor gemakkelijke mobiliteit in de werkplaats
- Robuuste architectuur met één condensator: vereenvoudigd onderhoud, lagere totale eigendomskosten

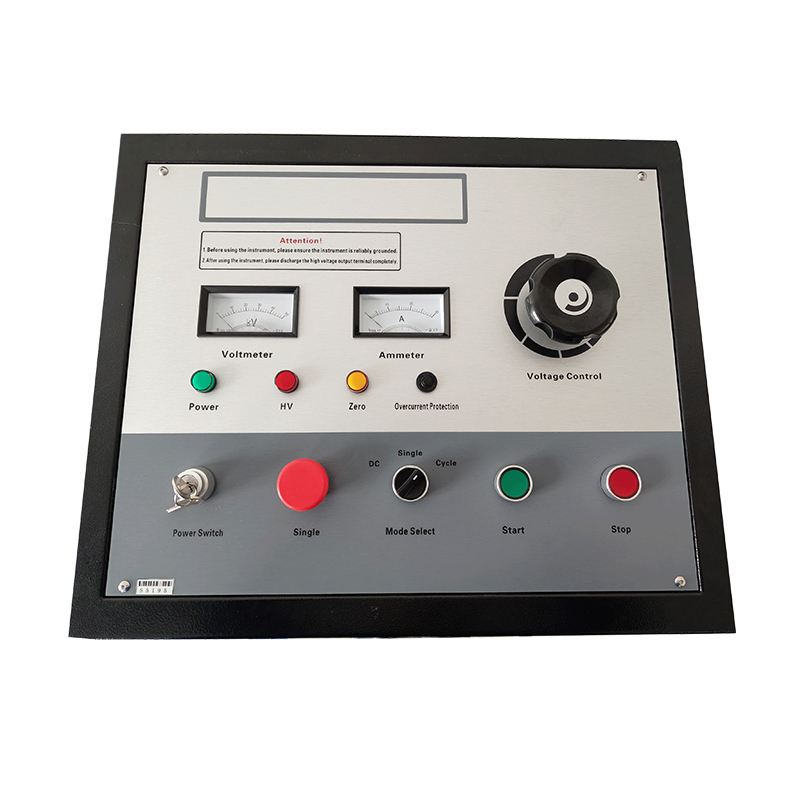

Indeling voorpaneel
| Bediening | Functie |
|---|
| Ampèremeter | Geeft laagspanningsstroom in realtime weer |
| Voltmeter | Toont hoogspanningsuitgangsniveau |
| Nulindicator | Spanningsknop op nulpositie; moet branden voordat Start effectief is |
| HV-indicator | Verlicht = hoogspanning actief; Uit = geen hoogspanningsuitgang |
| Voedingsindicator | Verlicht wanneer AC220V-voeding normaal is na inschakelen van de schakelaar |
| Voedingsschakelaar | AC220V 50Hz ingang; 8A zekering; hoofdvoedingsregeling van het systeem |
| Moduskeuzeschakelaar | Weerstandsspanning (DC), Enkele impuls, Cyclusontlading |
| Startknop | Start hoogspanning in nulstand; HV-lampje aan; niet-nul = ongeldig |
| Stopknop | Onderbreekt hoogspanningsuitgang; ontlaadt automatisch resterende spanning op apparaat en kabel |
| Spanningsregelknop | Nulstand = nulindicator brandt; na HV-start, draaien om spanning te verhogen |
| Signaalbus | Dual-Q lijn naar kabeldefectlocator voor doorslaggolfvormbemonstering |
Technische parameters
| Uitgangsspanning | 0–35kV (continue aanpassing) |
|---|
| Ingebouwde condensator | 4μF/35kV |
|---|
| Ontladingsenergie | 2450J |
|---|
| Stootvermogen | 2kVA |
|---|
| Automatische impuls tijd | ~7s automatisch (handmatige overbrugging beschikbaar) |
|---|
| Spanningsnauwkeurigheid | 2.5 niveau |
|---|
| Hoogspanningsverdeler | Ingebouwd; real-time meting aan de hoogspanningszijde |
|---|
| Bedrijfsmodi | DC-weerstand / Enkele impuls / Cyclusontlading |
|---|
| Veiligheidsvoorzieningen | Nulstartvergrendeling, automatische ontlading, overstroom, overspanning |
|---|
| Golfvormbemonstering | Ingebouwde foutbemonsteringsmodule + communicatiebus |
|---|
| Gewicht | ~119kg (op trolley) |
|---|
| Voeding | AC220V±10%, 50Hz±2Hz (andere frequenties aanpasbaar) |
|---|
| Omgevingstemperatuur | -20 – +50°C |
|---|
Doeltoepassingen
De XHHV535-4T wordt gebruikt in kabeltestwerkplaatsen, onderhoudsafdelingen van nutsbedrijven, industriële elektrische testteams, en budgetbewuste testdienstverleners die maximale enkelvoudige ontladingsenergie nodig hebben voor het oplossen van defecten met hoge weerstand. De architectuur met één condensator levert lagere onderhoudskosten en een superieure kosten-prestatieverhouding in vergelijking met alternatieven met meerdere snelheden, waardoor het de praktische keuze is voor organisaties die voornamelijk testen bij 35kV en lager zonder de noodzaak van condensatorschakeling op spanningsniveau. Voor toepassingen die selectie van condensatoren met meerdere spanningen vereisen, zie de XHHV535-4TS (3-traps). Voor draagbare veldapparatuur, zie de XHHV535-2L (25kg) of XHHV535-4Z (35kg).
▎Veelgestelde vragen
V: Hoe werkt een hoogspanningsstootgenerator bij het detecteren van kabeldefecten?
De stootgenerator ontlaadt een hoogenergetische puls in de defecte kabel, waardoor een gecontroleerde hoogspanningsboog ontstaat op het defectpunt. Deze boog produceert zowel een akoestisch signaal (luid bonkend geluid detecteerbaar door grondmicrofoons) als een elektromagnetische puls (detecteerbaar door een inductieve ontvanger). Door de aankomsttijden van akoestische en elektromagnetische signalen te combineren, kunnen operators de exacte defectlocatie met precisie bepalen—een techniek die akoestisch-magnetische synchronisatie wordt genoemd.
V: Welk spanningsbereik moet ik selecteren voor verschillende kabeltypen?
De spanningsselectie volgt als algemene richtlijn de nominale bedrijfsspanning van de kabel. Voor laagspanningskabels (tot 1kV), gebruik het 8kV of 12kV bereik. Voor middenspanningsdistributiekabels (6-15kV), is het 16kV bereik geschikt. Voor hoogspanningstransmissiekabels (35kV en hoger), gebruik het 32kV bereik. Raadpleeg altijd de maximale testspanningsspecificaties van de kabelfabrikant en zorg ervoor dat alle veiligheidsafstanden worden gehandhaafd tijdens hoogspanningswerking.
V: Welke veiligheidsmaatregelen moeten worden genomen tijdens de werking van de stootgenerator?
Testen met hoogspanningsstootgeneratoren vereist strikte veiligheidsprotocollen. Verifieer altijd dat de kabel volledig spanningsloos en geïsoleerd is van alle stroombronnen voordat u deze aansluit. Stel een veiligheidsperimeter van minimaal 5 meter rond de testzone in met waarschuwingsborden. Al het personeel moet geschikte PBM dragen, waaronder kleding met boogbestendigheid, HV-isolatiehandschoenen en diëlektrische overschoenen. De geïntegreerde veiligheidsfuncties—automatische ontlading bij uitschakelen, noodstop en nulspanningsvergrendeling—bieden extra beschermingslagen, maar mogen nooit de juiste veiligheidsprocedures vervangen.
V: Wat is het voordeel van meerdere energieniveaus (Joule) op dit apparaat?
Verschillende energieniveaus dienen verschillende diagnostische doeleinden. Lage energieniveaus (bijv. 864J–1024J) zijn ideaal voor initiële foutbevestiging en het lokaliseren van defecten met hoge weerstand, waarbij overmatige energie de kabelschade zou kunnen verergeren. Gemiddelde energie (1225J–2048J) biedt optimale akoestische signaalsterkte voor de meeste routinematige foutlokalisatie. Hoge energie (2450J+) is gereserveerd voor zeer lange kabels, diepe begravingen of defecten met hoge impedantie die sterkere boogvorming vereisen om een detecteerbaar akoestisch signaal te produceren. De drievoudige selectie stelt operators in staat om de energie-output aan te passen aan de omstandigheden ter plaatse.
V: Welke garantie en ondersteuning zijn inbegrepen bij deze stootgenerator?
12 maanden standaardgarantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd. Elke unit bevat de stootgenerator, HV-uitgangskabel, aardingskabel, ontladingsstaaf, gebruikershandleiding en een stevige trolley met vergrendelbare zwenkwielen voor veilig transport. Installatie ter plaatse, inbedrijfstelling en training van operators zijn op aanvraag beschikbaar. Reserveonderdelen, waaronder ontladingsgaten, condensatoren en HV-diodes, zijn op voorraad voor snelle vervanging.
