Ondergrondse kabelbuis locator OEM aanpasbare detector voor gemeentelijke openbare werken vloot inzet XHGX507X

Belangrijkste Voordelen Productdetails

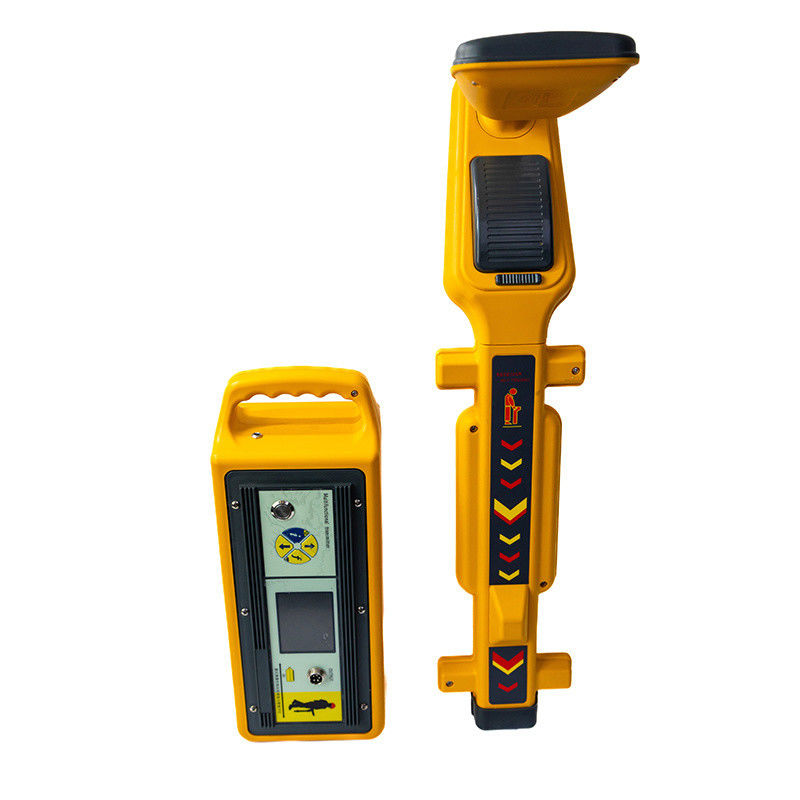

XHGX507X Personalisatie Intelligente Gele Ondergrondse Kabel Pijpzoeker voor Route Tracering

Productintroductie
Deze kabelpijpzoeker XHGX507X gebruikt het elektromagnetische veldsignaal van de ondergrondse kabel om de kabel te lokaliseren, en geeft de diepte- en stroomaflezingen, om zo de kabeldetectiefunctie te realiseren.
De zender en ontvanger van dit apparaat voldoen aan Deel 15 van de Amerikaanse FCC-regels, dit apparaat voldoet aan de relevante bepalingen van de Europese Richtlijn 1999/5/EG.
Kenmerken: Korte introductie van de zender



Zender instrumentenpaneel en functiesintroductie
De zender is een signaalbron die voldoende vermogen kan uitzenden, en is een van de kernen van deze set instrumenten. Het heeft volledige functies, hoge intelligentie en eenvoudige bediening.
Paneelintroductie
Opmerking: zie de bovenstaande afbeelding
1. Knop  2. Uitgangspoort  3. LCD-displaygebied  4. Frequentie samengestelde knop  5. Vermogensregeling
samengestelde knop
6. Menu samengestelde knop  7. Oplaadpoort
Functie-introductie
1. Schakelaar: Deze schakelaar is een zelfborgende schakelaar; druk erop om de stroom in te schakelen, de zender is in werkende staat; trek hem omhoog om de stroomtoevoer te onderbreken, de zender is in uitgeschakelde staat.
2. Uitgangspoort: Deze poort is een meerpolige speciale luchtvaartconnector; deze wordt gebruikt om de uitgangsmodus van het signaal te wijzigen. Het aansluiten van de directe verbindingskabel is de directe verbindingsmodus; het plaatsen van de koppelklemverbinding is de koppelmodus; het niet aansluiten van de kabel is de inductiemodus.
3. Liquid Crystal Display gebied: Geeft de benodigde basisinformatie weer.
4. Frequentieknop: Deze knop is een jog-softswitch; de frequentie van het uitgangssignaal kan elke keer dat erop wordt gedrukt worden gewijzigd; de initiële inschakeling is 577Hz. Initieel 8KHz in detectiemodus. In de frequentie-instellingenmenu-interface drukt u op deze knop om de frequentie die door de lichtbalk wordt gedekt, te selecteren of te annuleren; in de multi-frequentie modusinstelling drukt u op deze knop om het uitgangsfrequentiekanaal te vervangen.
5. Vermogensknop: Deze knop is een jog-softswitch; het uitgangsvermogen kan elke keer dat erop wordt gedrukt worden gewijzigd, en kan worden geselecteerd uit lage, midden, hoge en volledige stand. Blader door het frequentiemenu; in de multi-frequentie modusinstelling drukt u op deze knop om de uitgangsfrequentie te selecteren.
6. Menuknop: Deze knop is een jog-softswitch; druk op deze knop om door het frequentie-instellingenmenu, de weerstandsmeetmodus en de multi-frequentie modusinstelling te bladeren.
7. Oplaadpoort: Deze poort is een Φ2.1 oplaadstandaard; deze wordt gebruikt om een speciale oplader aan te sluiten om de batterij op te laden.

Transmitter interface display inhoud

Frequentie	Geeft de huidige uitgangsfrequentie weer
Batterij	Geeft het huidige uitgangsvermogen weer; het kan respectievelijk lage, midden, hoge en volledige stand weergeven
Modus	Geeft de huidige werkmodus weer; directe verbinding, koppeling en inductie kunnen apart worden weergegeven.
Stroom	Geeft de huidige lusstroomwaarde weer; de effectieve weergave is 0-999 mA. Impedantie: Geeft de huidige lusimpedantiewaarde weer; de effectieve weergave is 00001-20000 ohm.
Batterij	Geeft het huidige batterijniveau aan; het wordt weergegeven door een batterijsymbool, volledig zwart is volledig vermogen, en links is de huidige procentuele weergave van het vermogen.
Matching tip	Wanneer de cirkel onder de afbeelding begint te rollen, betekent dit dat de zender stabiel werkt.
Frequentie-instelling	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, multi-frequentie modus.

Signaaluitgangsmodus - zender werkmodus
De zender kan verschillende AC-signalen uitsturen, die op drie manieren (directe verbinding, koppeling, inductie) op de doel kabel kunnen worden toegepast. Om een betrouwbare signaaloverdracht op de doel kabel te garanderen, moet er een betrouwbare lus in de lijn zijn. Het kan een indirecte lus zijn die bestaat uit de grond, een capacitieve lus die bestaat uit een verdeelde capaciteit gevormd tussen een lange kabel en de grond, of een directe lus die bestaat uit kortsluitingsfoutpunten tussen lijnen. Verschillende circuits voldoen aan verschillende tests.

Korte introductie van de ontvanger



Ontvanger paneel en functiesintroductie
Een ontvanger is een integratie van een circuitsysteem dat een specifiek magnetisch veld kan ontvangen en omzetten in een elektrisch signaal om het weer te geven en de operator te waarschuwen. Het is de tweede kern van deze set instrumenten. Het is volledig functioneel, zeer intelligent, draagbaar, lichtgewicht en gemakkelijk te bedienen.

Interface display inhoud functiesintroductie
Ontvanger Breed Piek Pijl Modus Interface
Frequentie: Geeft de huidige ontvangstfrequentiewaarde weer; de beginwaarde is 577Hz bij inschakeling.
Raster: De signaalsterkte wordt aangegeven door de lengte van het raster; het raster beweegt van beide zijden naar het midden, en het signaal is te sterk of buiten bereik wanneer het raster vol is.
Drie cijfers: de signaalsterkte wordt aangegeven door de grootte van het getal; het geldige bereik is 00.0-99.9, wanneer 99.9 wordt weergegeven, is het signaal te sterk of buiten bereik.
Kleurenkompas: geeft de richting van de leiding aan.
Diepte & Stroom: Geeft de gemeten diepte van de ondergrondse leiding en de stroom op de leiding aan.
Versterking: Geeft de vergroting van het signaal aan dat momenteel door de ontvanger wordt verwerkt, met een dynamisch bereik van 000-140db; het wordt standaard automatisch aangepast. De initiële opstart is 60db.
Modus: Geeft de manier aan waarop de ontvanger het signaal ontvangt, en toont smalle piek, brede piek, dal, brede pijl, piek + dal en externe apparatuur; de initiële inschakeling is brede piek. Externe apparaten worden automatisch herkend.
Batterijniveau: Geeft het huidige batterijniveau aan; het wordt aangegeven door het batterijsymbool.
Volume: Geeft de huidige werkstatus van de zoemer aan, weergegeven door het hoornsymbool plus een lijn, één lijn is lage luidheid, twee lijnen zijn gemiddelde luidheid, drie lijnen zijn hoge luidheid, en een kruis is om de zoemer uit te schakelen. De initiële inschakeling is om de zoemer uit te schakelen.
Pijlen naar links en rechts: Pijlen verschijnen automatisch buiten de kabel om de kabelpositie aan te geven; twee pijlen verschijnen boven de kabel.
Stroomrichting: Bij gebruik van de SS-frequentie kan deze functie de richting van de signaalstroom weergeven om de operator te helpen bij het zoeken naar het pad.
Fase-indicatie: Bij gebruik van de SS-frequentie zal de ontvanger de fase van het signaal weergeven. Houd de frequentieknop lang ingedrukt om de fase te wissen.Kenmerken van de ontvanger
1) Kabelpositionering: Selecteer de golfkam-methode en gebruik parallelle antenne-positionering om snel de doel kabel te volgen. Wanneer deze zich boven de kabel bevindt, is het signaal het grootst en aan beide zijden verminderd. Kies de dal-methode en gebruik de verticale antenne voor positionering. Wanneer er geen aangrenzende kabels en interferentiebronnen zijn, is de positionering nauwkeuriger en betrouwbaarder. Wanneer de ontvanger zich boven de kabel bevindt, is het signaal het kleinst en het signaal aan beide zijden groot.
2) Dieptemeting: In directe verbindingsmodus wordt de diepte direct gemeten. Plaats de ontvanger recht boven de leiding en houd het instrument stil wanneer de richting die door het kompas wordt aangegeven recht vooruit wijst, en de real-time geluidswaarde wordt weergegeven in de linkerbovenhoek.
spraakmelding
Een geweldige functie van dit instrument is dat het een spraakmelding heeft, die de vermoeidheid van de ogen van de operator bij langdurig werken kan verminderen en het detectiewerk eenvoudiger en duidelijker kan maken. Het volume van het geluid dat door de ontvanger wordt uitgezonden is evenredig met de sterkte van het ontvangen signaal. Onder eenheidsversterking, wanneer het geluid van de ontvanger luid en snel is, betekent dit dat het ontvangen signaal sterk is, en vice versa, betekent dit dat het
ontvangen signaal zwak is. Wanneer de ontvanger zich in de golfkam-methode bevindt, is het geluid het luidst en scherpst recht boven de kabel, en het geluid is klein en spaarzaam aan beide zijden. Wanneer de ontvanger zich in de dal-methode bevindt, is het geluid het kleinst en meest spaarzaam recht boven de leiding, en het geluid is luid en strak aan beide zijden.
Ontvanger werkmodus
werkingsprincipe
Wanneer een signaal op de kabel wordt toegepast, is er een stroom op de kabel, en de stroom genereert een magnetisch veld dat zich rond de kabel verspreidt. De frequentie van het magnetische veld is consistent met de frequentie van het toegepaste signaal. De sterkte is de kabel als middelpunt van de cirkel en de straling neemt af, en de richting is de raaklijnrichting van een bepaald punt op de stralingscirkel.
De ontvanger ontvangt het magnetische veldsignaal of het gelekte elektrische veldsignaal dat door de kabel wordt uitgestraald via de interne antenne of een extern invoerapparaat, en kan in twee verschillende werkmodi worden verwerkt, en de signaalsterkteverandering wordt aan de operator gemeld.
Signaalontvangstmodus - ontvanger werkmodus
Golfkam-methode (smalle pieken, brede pieken, brede pijlen, pieken + dalen)
Dal-methode (dal)
