Aanpasbare TDR-kabelfoutpre-locator nauwkeurige kabelfoutafstandlocator

Name: Aanpasbare TDR-kabelfoutpre-locator nauwkeurige kabelfoutafstandlocator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE,ISO
Modelnummer:	XHGG502

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

CE,ISO

Modelnummer:

XHGG502

Model nr.:

XHGG502

Specificatie:

475*345*205 mm

Handelsmerk:

XZH-test

Oorsprong:

Xi'an, Shaanxi, China

HS-code:

9031809090

Levering vermogen:

2000 stuks/jaar

Aanpassing:

Beschikbaar

Naverkoopservice:

Garantiecertificaat

Garantie:

1 jaar

Markeren:

High Light

Markeren:

TDR-kabelfoutvoorlocator

Aanpasbare kabelfoutpre-locator

Precieze kabelfout afstand locator

Trading Information

Min. bestelaantal:

1 eenheid

Verpakking Details:

Houten behuizing

Levertijd:

5-8 dagen

Betalingscondities:

T/T

Levering vermogen:

2000 stuks/jaar

Productomschrijving

Inleiding van het product

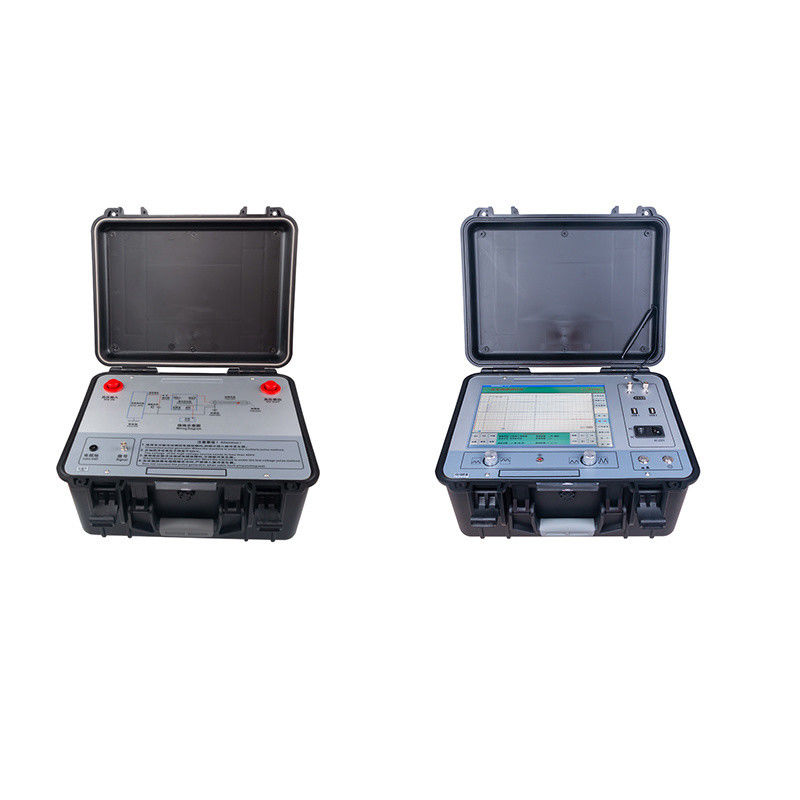

De XHGG502 ARC ondergrondse kabelfoutlocator is geschikt voor het meten van de lage weerstand, kortsluiting,open circuit- en ontkoppelingsfouten van verschillende materialen met verschillende doorsneden en verschillende media, hoogfrequente coaxiale kabels, lokale telefoonkabels, straatverlichting kabels, en begraven draden.automatische rapportagegeneratie.

Hoofdkenmerken

1Het kan de hoge en lage weerstandsfouten van alle kabels van 35 KV en lager detecteren en heeft een breed scala aan toepassingen.
2Het instrument maakt gebruik van de nieuwste technologie van de ingebedde industriële computer en de meest geavanceerde "acht-impuls methode" ter wereld.
Het heeft impact-hoogdruk flashover methode en lage druk puls methode.
3Een hoogimpedantiefout vertoont de eenvoudigste golfvormkenmerken die vergelijkbaar zijn met een laagspanningsimpulskortsluitingsfout, die zeer gemakkelijk te interpreteren is.
4. Met gebruiksvriendelijke software, volledig Engels menu en touchscreen knop werking. De knop definitie is eenvoudig en duidelijk. De meetmethode is eenvoudig en snel.
5Het succespercentage bij het detecteren van storingen, de nauwkeurigheid van de tests en het gemak van de tests zijn beter dan alle binnenlandse testapparatuur.
6. Ultra-hoge helderheid, groot LCD-scherm als display terminal, kan duidelijk worden waargenomen in de omgeving van direct zonlicht
Het instrument heeft krachtige gegevensverwerkingsmogelijkheden en een vriendelijke scherminterface.
7Met de functie van handschriftbord, wanneer de golfvorm wordt opgeslagen, kan het personeel, de locaties en de foutkenmerken van de veldtest worden opgeslagen.
Informatie zoals het testproces wordt direct met de hand in het opgeslagen document geschreven.
8. met uiterst veilige hoge spanningsbeschermingsmaatregelen. De flits tester zal niet instorten of beschadigd raken in een impactomgeving met hoge druk.
9Heeft een standaard printer USB interface.
10Eenvoudige werking en hoge betrouwbaarheid.
11Geen testblinde zone.
12. Ingebouwde polymer lithium batterij stroomvoorziening, kan testen kabel open circuit en lage weerstand kortsluit fout in geen stroom omgeving

Aanpasbare TDR-kabelfoutpre-locator nauwkeurige kabelfoutafstandlocator 2

Technische gegevens

Afbeelding	12 inch industriële computerbesturing, touch-operatiemodus;
systeem	XP-besturingssysteem, superkabelbeheersysteem, automatisch testrapport genereren;
Functies	afstands- en snelheidsmeting;
Uitzameling van gegevens	60 MHz, 120 MHz, 240 MHz, 400 MHz;
Automatisch	Volledig automatische continue bemonstering, nooit een ontladingsgolfvorm missen;
Testmethode	laagspanningspulsmethode, hoogspanningsflashovermethode, meervoudige pulsmethode
Breedte van de puls	0.1uS en 2uS
Impulsaamplitude	400 Vpp
Metingsafstand	> 60 km
Leesresolutie	0.1m
Testnauwkeurigheid	minder dan 0,5 m
Impulskoppeling weerstaan spanning	38 kVDC

Het door de pulskoppeling verzonden weerkaatsingssignaal wordt automatisch weergegeven en tegelijkertijd wordt de volle golfvorm van het open circuit van de kabel weergegeven.Dit maakt de voorstelling van de fout kenmerkende golfvorm uiterst eenvoudigEr is slechts één soort hoogweerstandsfoutgolfvorm, namelijk de kortsluitingsfoutgolfvorm die vergelijkbaar is met de laagspanningsimpulsmethode.
De storingsafstand wordt automatisch weergegeven en er is geen testblinde zone.
Met de functie om massale testgolfvormen op te slaan: de op locatie geteste golfvormen kunnen op een gemakkelijke manier in het instrument worden opgeslagen in een voorgeschreven volgorde om op elk moment te kunnen worden teruggeroepen en waargenomen.
De gemeten golfvorm van het foutpunt en de golfvorm van de goede fase in volle lengte van de open circuit kunnen tegelijkertijd op het scherm worden weergegeven voor vergelijking op hetzelfde scherm en overlappende vergelijking.Het maakt het oordeel van de fout afstand nauwkeuriger.
Ingebouwde elektrische voeding van de polymer lithiumbatterij: na volledig opgeladen te zijn, kan deze continu langer dan 4 uur werken. Voldoet volledig aan de eisen van de tests ter plaatse.Het kan ook werken met een externe wisselstroomtoevoer.
Acht pulstransmissie- en foutreflectiesignalen worden automatisch weergegeven en tegelijkertijd de volle golfvorm van de open kabelcircuit.Dit maakt de voorstelling van de fout kenmerkende golfvorm uiterst eenvoudigEr is slechts één soort hoogweerstandsfoutgolfvorm, namelijk de kortsluitingsfoutgolfvorm die vergelijkbaar is met de laagspanningsimpulsmethode.De fout afstand wordt automatisch weergegeven en er is geen test blinde zone.
Werkomstandigheden: temperatuur -25°C tot +55°C, relatieve luchtvochtigheid 85%, atmosferische druk 750±30 mmHg.
Precieze en snelle opsporing van de belangrijkste isolatiefout van stroomkabels met spanningsniveaus van 35KV en lager; kalibratie van de kabellengte; grofweg testen van de kabelfout afstand

Voorplaatsing van kabelfouten: met de reflectometer XHGG502 op basis van de laagspanningsimpulsreflectiemethode (TDR) en de hoogspanningsverval-flashover-methode (DECAY),Metode voor boogreflectie ((een- of meerdere-opname).

Er zijn drie testmodus van XHGG502, lage spanning puls, hoge spanning flashover, ARC multi-shot
De onderstaande afbeelding toont de kabelfoutafstand, gemeten met behulp van de ARC-testmodus voor meerdere schoten van XHGG502.
Aanpasbare TDR-kabelfoutpre-locator nauwkeurige kabelfoutafstandlocator 4

De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de hoogspannings flashover-testmodus van XHGG502

Aanpasbare TDR-kabelfoutpre-locator nauwkeurige kabelfoutafstandlocator 5

De onderstaande afbeelding toont de kabellengte of kabel open circuit fout afstand gemeten met behulp van de lage spanning puls testmodus van XHGG502.het is niet nodig om de hoogspanningspulsgenerator aan te sluitenAndere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.

Aanpasbare TDR-kabelfoutpre-locator nauwkeurige kabelfoutafstandlocator 6
