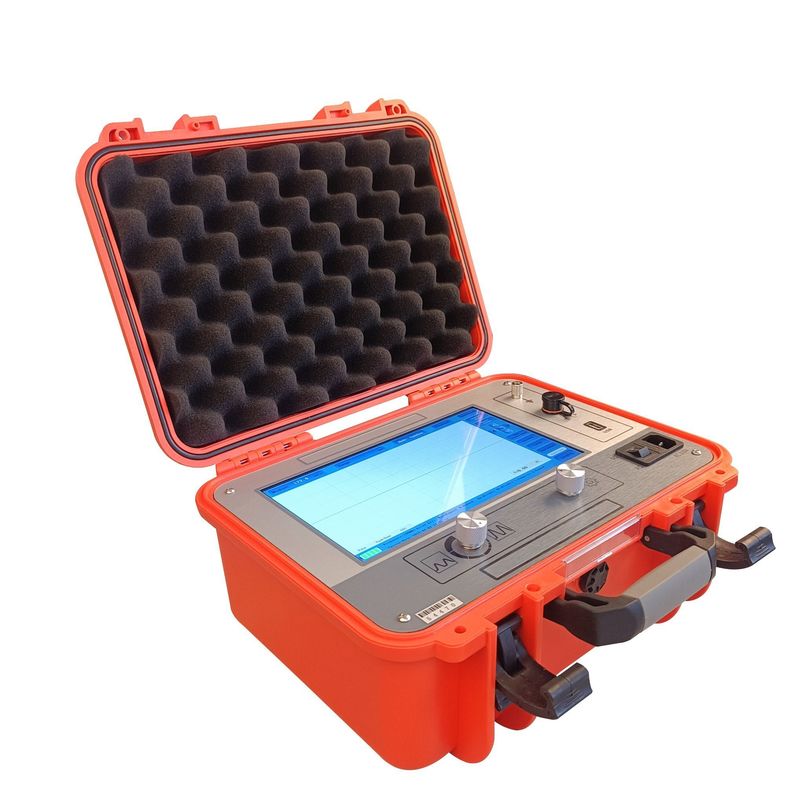

Kabelfout Pre-locator. 10,1 inch touchscreen TDR kabelfout tester. XHGG502A.
De XHGG502A-kabelfoutmeter gebruikt een 10,1 inch touch-geïntegreerde computer van industriële kwaliteit met een eenvoudige bedieningssoftware-interface, waardoor interactieve mens-machine-tests mogelijk zijn.Het maakt gebruik van industrieel geïntegreerd schakelontwerp en een ingebed besturingssysteem om signaalfiltering te bereiken, verwerving, gegevensverwerking, grafische weergave en grafische analyse, voltooiing van de snelheidsmeting van kabels, kabellengteproef, kabelfoutsafstandsproef en weerstandsproef.
Deze kabelfoutmeter is een speciaal instrument voor het meten en analyseren van de toestand en de fout afstand van stroomkabels.opencircuit- en ontkoppelingsfouten van stroomkabels, hoogfrequente coaxiale kabels, straatverlichtingskabels en begraven draden van verschillende materialen, dwarsdoorsneden en media, alsook lekkage met hoge weerstand en flashoverfouten met hoge weerstand.
Werkwijze: TDR (laagspanningspuls), ICE (impulsstroom), ARM (boogreflectiemethode) met koppeling geconfigureerd.
Toepassingen en doelgroep:Ontworpen voor spoorweg- en metro-krachtvoorziening, mijnbouw- en petrochemische installaties, elektrisch onderhoud, noodreparatie en inbedrijfstelling van elektriciteitsnetten.en gemeentelijke onderhoudscrews van de infrastructuur die vooraf lage weerstand, opencircuits, ontkoppelingen, lekken met hoge weerstand en flashoverfouten op medium- en hoogspanningskabels tot 120 km.
Productkenmerken
- industriële 10,1 inch full-color TFT touchscreen met een eenvoudig en stabiel ingebed systeem;
- functies van kabelgolfsnelheidstest, kabellengte-test en storingsafstandstest;
- Volledig automatische continue bemonstering, real-time golfvormopname, tijdig en nauwkeurig;
- Automatische testbereikinstelling en automatische golfvormanalyse om de testafstand weer te geven;
- twee werkwijzen met aanraakknoppen en gecodeerde knoppen, eenvoudig, snel en betrouwbaar;
- "Techniek" voor het "ontwikkelen" van "technologieën" voor het "ontwikkelen" van "technologieën" voor het "ontwikkelen" van "technologieën" voor het "ontwikkelen" van "technologieën".
- Wanneer de meervoudige pulsmethode wordt gebruikt, wordt deze met de pulskoppeling gebruikt om 8 groepen hoogspannings- en laagspanningsgolfvormen weer te geven voor een gemakkelijke vergelijking;
- massale opslag van testgolfvormen: op locatie geteste golfvormen kunnen worden opgeslagen en voor analyse worden opgehaald;
- Ultrahoge helderheid LED-achtergrondverlichting van 280 nits met een resolutie van 1024*600, geschikt voor directe zonlichtomgevingen;
- een ingebouwde lithiumbatterij met een hoge capaciteit met snel opladen, waardoor testen in omgevingen zonder stroom mogelijk is;
- Een beschermend chassis van ten minste IP54.
Technische specificatie
| Parameter |
Specificatie |
| Frequentie van de bemonstering |
1MHz~400MHz |
| Amplitude van de lage spanningspuls |
300V±15% |
| Bereik |
≥ 120 km |
| Testbereik |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Breedte van de puls |
0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| Minimale resolutie |
0.07m |
| Testblind gebied |
≤ 10 m |
| Meetfout |
≤±(0,5%×L+1m), L is de kabellengte |
| Stroomvoorziening |
Opladen AC110V~240V, 50Hz/60Hz; ingebouwde 11,1V lithiumbatterij, laadtijd ongeveer 2 uur, werktijd meer dan 5 uur |
| Impulskoppeling weerstaan spanning |
DC 35 kV |
| Volume en gewicht |
Kabelfoutmeter L358mm×W284mm×H168mm - 5 kg; pulskoppeling L430mm×W380mm×H220mm - 10 kg |
| Arbeidsomstandigheden |
Temperatuur -20°C~+65°C, relatieve luchtvochtigheid 90%, atmosferische druk 750±30 mmHg |
Werkingsbeginsel en testmethoden
De XHGG502A werkt op basis van het principe van de bewegende golf en geeft pulssignalen aan de kabel die wordt getest en vangt de echo's op die worden gereflecteerd op het foutpunt waar de karakteristieke impedantie verandert.omzetting van de reflectietijd in een nauwkeurige foutafstandEr zijn vier testmethoden geïntegreerd om fouten te dekken, van lage weerstand tot flashover met hoge weerstand:
| Testmethode |
Werkingsbeginsel |
Typische toepassingen |
| Reisgolfmethode |
Het gebruikt pulssignalen en vangt echo's op op impedantieveranderingspunten, waardoor de reflectietijd wordt omgezet in fout afstand. |
Het principe van het kernbereik dat betrekking heeft op alle soorten kabelfouten |
| Nederspanningspulsmethode |
Het injecteert 300V lage-spanningspulsen en analyseert gereflecteerde golfvormen om de kabellengte, golf snelheid en fout afstand te meten. |
Opencircuit-, lageweerstand-, kortsluit- en ontkoppelingsfouten |
| Hoge-spanningsoverbrenging |
Een gelijkspanningsbron veroorzaakt een flitsende ontlading op het foutpunt; de bemonsterer vangt het gereflecteerde signaal op voor de afstandsberekening. |
Hoogweerstandslekken en flashoverfouten |
| Meerdere pulsmethode (8 keer) |
De pulskoppeling leidt onmiddellijke hoogspanningspulsen naar de defecte fase en verlengt de boogduur, waarbij 8 groepen hoogspannings- en laagspanningsgolfvormen worden weergegeven ter vergelijking. |
High-resistance flashover fouten bij langeafstandskabelen tot 120 km |
Toepassingsscenario's
| Toepassingsscenario |
Typische toepassingen |
| O&M van hoogspanningskabels |
Vooraf opsporing van flashover- en hoogweerstandslekken bij kabelstromen van 66 kV en hoger voor langeafstandsoverbrenging met de multi-impulsmethode |
| Thermische en waterkrachtcentrales |
Test van de hulp- en uitgaande stroomkabels van de testinstallatie om de tijd van gedwongen uitval te minimaliseren |
| Wind- en zonneparken |
Het opsporen van storingen in lange voedings- en verzamelkabels over breed, moeilijk bereikbaar terrein |
| Grote industriële parken |
Beproeving van middelspanningsdistributiekabels die fabriekszones voeden zonder productielijnen te onderbreken |
Verpakking
| Artikel 1 |
Hoeveelheid |
| Kabelfoutonderzoeker |
1 eenheid |

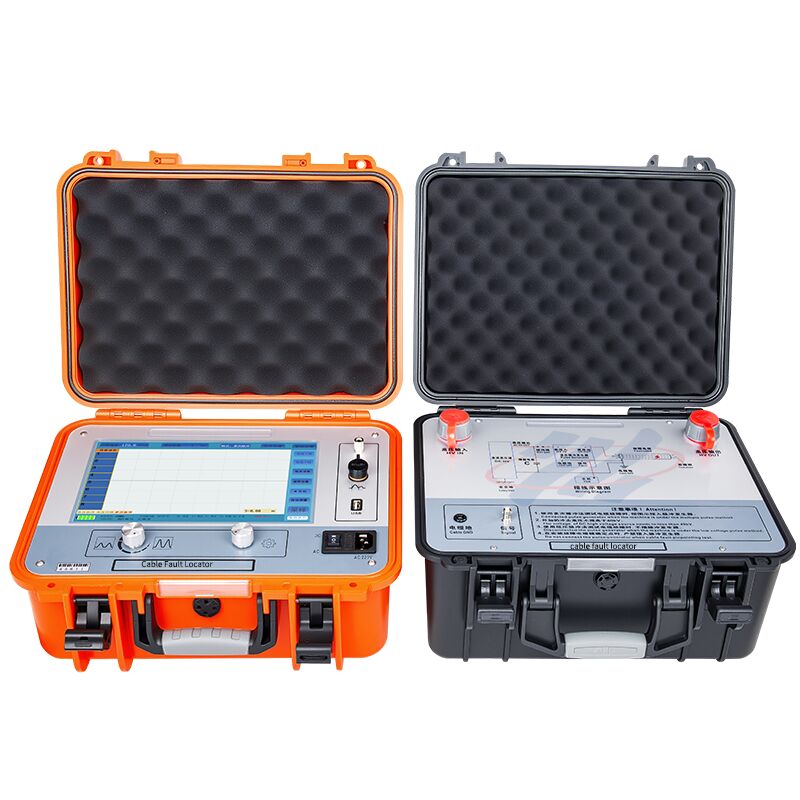

| Impulskoppeling (host) |
1 eenheid |
| Stroomkabel |
1 stuk |
| Eenvoudige Q-lijn (uitgangslijn) |
1 stuk |
| Dubbele Q-lijn (invoerlijn) |
1 stuk |
| Monsterafbak |
1 stuk |
| Transparante aardingsdraad |
1 stuk |
| Koppeling hoogspanningslijn A / B |
1 stuk elk |
| USB-communicatiekabel |
1 stuk |
Dit instrument biedt energie-ingenieurs een betrouwbare, uitgebreide oplossing voor de beoordeling van de conditie van de stroomkabel en de voorlocatie van storingen,Het helpt de onderbrekingstijd te minimaliseren door middel van snelle en nauwkeurige foutafstandsmeting.
Veelgestelde vragen
V1: Voor wie is deze kabelfout-pre-locator ontworpen?
Het is ontworpen voor spoorweg- en metro-krachtvoorzieningsafdelingen, mijnbouw- en petrochemische installaties, onderhouds- en onderhoudsgroepen, noodreparatie- en inbedrijfstellingseenheden van elektriciteitsnetten,en gemeentelijke onderhoudscrews van de infrastructuur die vooraf lage weerstand, opencircuits, ontkoppelingen, lekken met hoge weerstand en flashoverfouten op medium- en hoogspanningskabels tot 120 km.
V2: Welke kabelfouten kan de XHGG502A testen?
Het toets fouten bij lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoogfrequente coaxiale kabels, straatverlichtingskabels en begraven draden van verschillende materialen,dwarsdoorsneden en media, alsmede lekken met hoge weerstand en flashoverfouten met hoge weerstand.
V3: Welke testmethoden ondersteunt de XHGG502A?
Het ondersteunt de laagspanningspulsmethode, de hoogspanningsflashovermethode en de meervoudige pulsmethode (8 keer) met de pulskoppeling, allemaal gebaseerd op het reisgolfprincipe,met automatische testbereikinstelling, automatische golfvorm analyse en directe afstandsweergave.
V4: Wat zijn de belangrijkste technische specificaties van de XHGG502A?
Het heeft een monsternamingsfrequentie van 1MHz~400MHz, 300V±15% laagspanningspulsamplitude, ≥120km bereik, minimale resolutie van 0,07m, ≤10m testblind gebied, meetfout van ≤±(0,5%×L+1m), een 10.1-inch full-color TFT touchscreen, en een pulskoppeling met DC 35 kV-standspanning.
V5: Aan welke normen voldoet het en wat is er bij de levering inbegrepen?
Het instrumentenset voldoet aan de standaardvereisten van DL/T 849.1 en JJF1042.doorzichtige aardingsdraadHet apparaat wordt gedekt door een garantie van één jaar met levenslang onderhoud en technische diensten.
