ARC Multi-Pulse Cable Fault Pre-Locator 400MHz 120km Bereik 0,07m Resolutie met DC 35kV koppeling XHGG502A

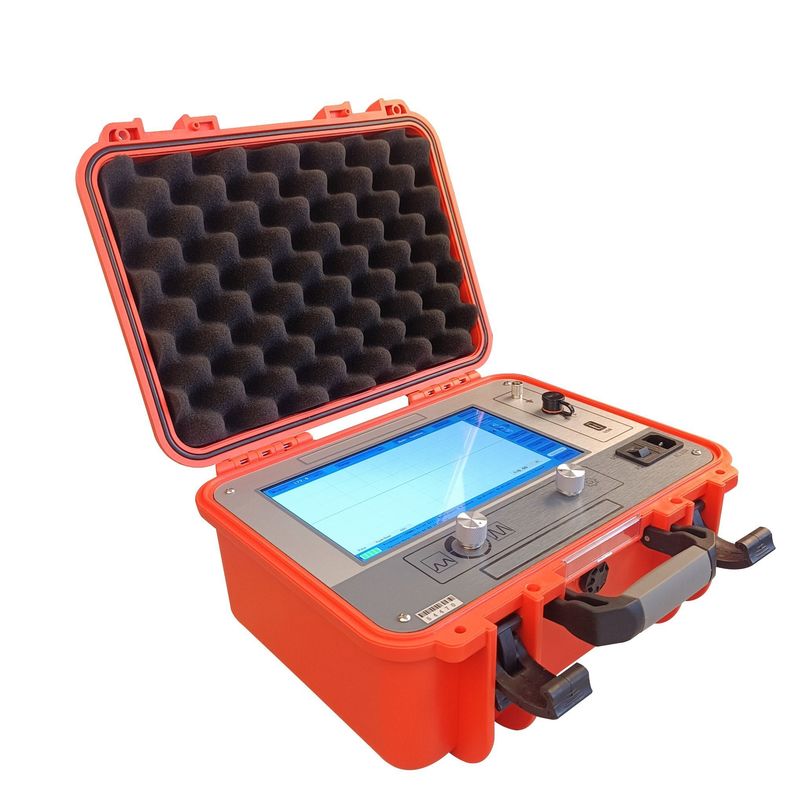

De XHGG502A is een professionele ARC-kabelstoring pre-locator, gebouwd rond een industriële 10,1-inch all-in-one computer met touchscreen en ingebouwde systeemarchitectuur. Het integreert moderne elektronische en computertechnologieën voor signaalfiltering, snelle A/D-acquisitie, gegevensverwerking, grafische weergave en golfvormanalyse — het voltooien van de meting van de kabelsnelheid, lengte en storingsafstand in één workflow. Het instrument dekt het volledige spectrum van kabelstoringstypes: kortsluitingen met lage weerstand, open circuits, onderbrekingen, lekkage met hoge weerstand en doorslag met hoge weerstand op stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van alle materialen, doorsneden en diëlektrische media. Alle technische indicatoren voldoen aan GB/T 18268.1, DL/T 849.1-2019 en JJF1042-2020.

Wat de XHGG502A onderscheidt van conventionele pre-locators is de eigen acht-puls ARC multi-puls methode. Wanneer aangesloten op de meegeleverde 35kV DC pulskoppelaar, vuurt het instrument 8 sequentiële pulsen af op het kabelstoringpunt, waarbij gelijktijdig 8 groepen hoogspannings- en laagspanningsvergelijkingsgolfvormen op het 10,1-inch scherm worden weergegeven. Het systeem converteert wiskundig elke storingsspoor met hoge weerstand naar een schone kortsluiting-equivalent golfvorm met lage weerstand — waardoor de interpretatie vrijwel ondubbelzinnig is en automatische afstandsmeting mogelijk is die geen expert golfvormanalysevaardigheden vereist. Deze technologie, gecombineerd met drie testmodi (TDR laagspanningspuls, ICE impulsstroom en ARM boogreflectie multi-puls), levert het hoogste storingsdetectie slagingspercentage en testprecisie in zijn klasse.

Geen extra accessoires nodig. Geen aparte koppelaar aankoop. Geen ontbrekende kabels.Alles wat nodig is voor TDR, ICE en ARM multi-puls testen is inbegrepen in de standaard levering.

• 10,1-inch High-Brightness TFT Touch Display: 1024*600 resolutie, 280nit ultraheldere LED-achtergrondverlichting. Golfvormen blijven scherp en leesbaar onder direct zonlicht. Dubbele bediening met touch + gecodeerde drukknop — touch voor softwarenavigatie, fysieke knoppen voor bediening met handschoenen in natte omstandigheden.
• 400MHz Sampling, 0,07m Resolutie, 120km Bereik: Variabele 1MHz~400MHz A/D-conversie met toonaangevende 0,07m minimale resolutie — meer dan 7* fijner dan conventionele 100MHz instrumenten. 10 selecteerbare bereikvoorinstellingen van 100m tot 100km, plus ≥120km maximale capaciteit.
• Acht-puls ARC Multi-Pulse met meegeleverde 35kV DC Koppelaar: 8 sequentiële pulsen genereren vergelijkingsgolfvormsets die complexe storingen met hoge weerstand omzetten in eenvoudige kortsluiting-equivalenten. Automatische afstandsmeting met handmatige analyse-override. Geen extra koppelaar aankoop vereist.
• Drie Geïntegreerde Testmethoden: TDR (laagspanningspuls: 300V±15%, 8 breedtes van 0,1μs tot 10μs), ICE (impulsstroom doorslag), en ARM (boogreflectie 8-puls multi-puls). Eén instrument dekt elke kabelstoring scenario.
• Volledig Automatische Werking: Automatische continue sampling — mist nooit een transiënte ontladingsgolfvorm. Automatische bereikinstelling selecteert de optimale testvoorinstelling. Automatische golfvormanalyse identificeert de storingsreflectie en toont de afstand — geen handmatige cursorplaatsing vereist.
• 8.000+ Golfvormopslag met USB-export: Sla golfvormen op en benoem ze per werklocatie, kabel-ID of datum. Roep historische sporen op en vergelijk ze met huidige storingen. USB-export naar pc-software voor formele rapportgeneratie, archiefbeheer en geavanceerde vergelijkende analyse.
• Ingebouwd Systeem — Solide Stabiliteit: Speciaal gebouwde ingebouwde architectuur — geen Windows overhead, geen softwarelicenties, geen onnodige processen. Volledig Engels menu. Snelle opstart, laag stroomverbruik, crashbestendige werking.
• IP54 Beschermend Chassis: Stofdicht en spatwaterdicht. Functioneert betrouwbaar van -20°C onder nul substation onderhoud tot +65°C woestijnkabelgootdiagnostiek.
• Ingebouwde 11,1V Lithiumbatterij: Ongeveer 2 uur snelladen levert meer dan 5 uur continue veldwerking. Dubbele AC/DC — aansluiten op AC 110V~240V net of volledig op batterij werken.

Methode	Beste voor	Typische Toepassing
TDR — Laagspanningspuls	Storingen met lage weerstand, kortsluiting, open circuit, onderbreking	Regulier kabelonderhoud, pre-splice verificatie, kalibratie van kabellengte & golfsnelheid
ICE — Impulsstroom Doorslag	Lekkagestoringen met hoge weerstand (boven enkele honderden Ω); doorslag met hoge impedantie	Analyse van storingen na weerstandsspanningstest, beoordeling van verouderende kabels
ARM — 8-Puls ARC Multi-Pulse	Alle storingen met hoge weerstand — converteert elke complexe spoor naar kortsluiting-equivalent	Moeilijk te interpreteren resultaten met enkele puls; storingen op kabels met gemengde diëlektrica; langeafstandskabels met meerdere verbindingen

paklijst

Lijst van Instrumentcomponenten
naam	aantal	Afbeeldingen	naam	aantal	Afbeeldingen
Kabelstoring Tester	1		Koppelaar	1
Enkele Q-lijn	1		Dubbele Q-lijn	1
Sampler	1		netsnoer	1
Koppelaar hoogspanningslijn A	1		Koppelaar hoogspanningslijn B	1
aardingsdraad	1		USB-communicatiekabel

V: Wordt de koppelaar meegeleverd met het instrument?
A: Ja. De 35kV DC pulskoppelaar (430*380*220mm, 10kg) is standaard inbegrepen bij elke XHGG502A zending, samen met de hoogspanningsaansluitkabels A en B van de koppelaar.

V: Kan het XLPE (cross-linked polyethylene) kabels testen?
A: Ja. De XHGG502A is geschikt voor alle kabelisolatietypes — XLPE, olie-geïmpregneerd papier, rubber en PVC — voor laagspanningskabels (6kV en lager), middenspannings-/hoogspanningskabels (6kV~35kV) en hoogspanningskabels (66kV+).

V: Werkt het instrument zonder netstroom?
A: Ja. De ingebouwde 11,1V lithiumbatterij ondersteunt laagspanningspuls testen voor open circuit en storingen met lage weerstand zonder externe voeding. Voor hoogspannings doorslag en multi-puls methoden, sluit aan op AC 110V~240V of een generator.

V: Kunnen golfvormen naar een computer worden geëxporteerd?
A: Ja. Alle 8.000+ opgeslagen golfvormen kunnen via USB naar pc-software worden geëxporteerd voor archiefbeheer, vergelijkende analyse en formele rapportgeneratie.

V: Is training inbegrepen?
A: Elke zending bevat een uitgebreide gebruikershandleiding. Neem contact met ons op voor training ter plaatse, externe videobijstand of verlengde garantieopties die zijn afgestemd op de behoeften van uw team.
