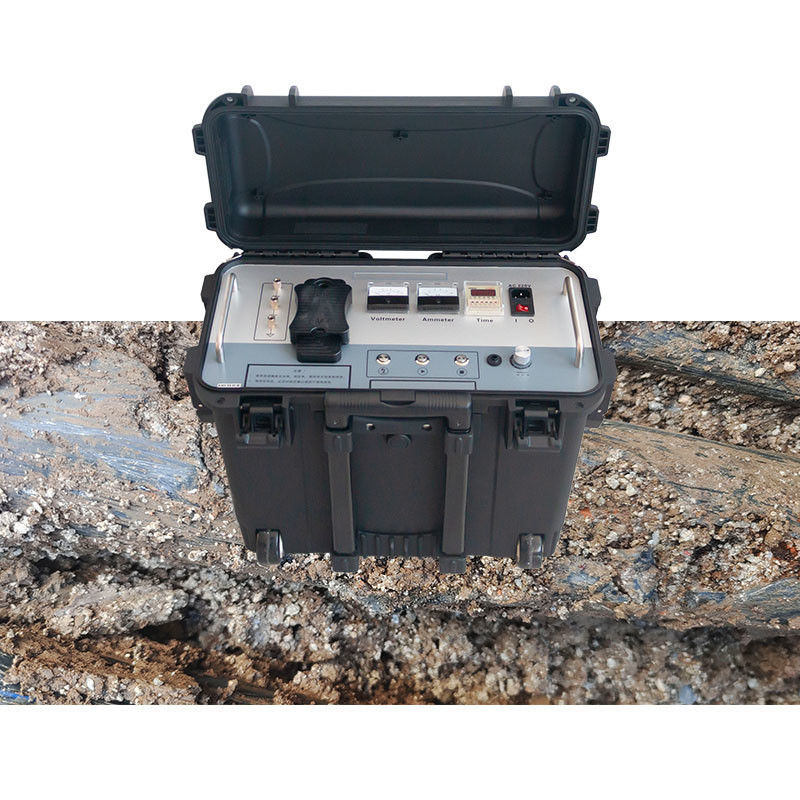

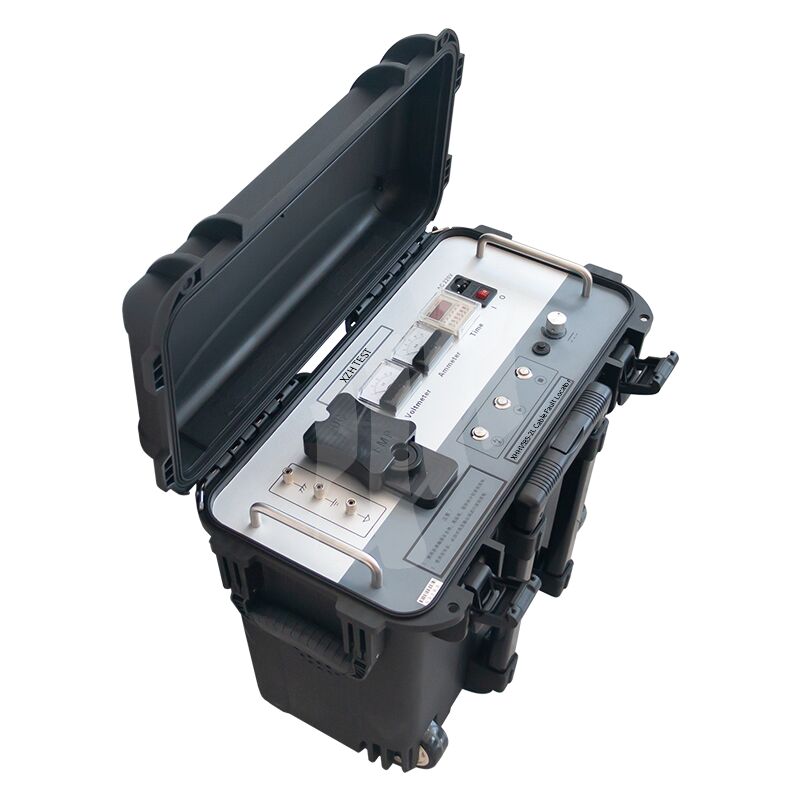

XHHV535-2L 35kv DC Impuls 1000j Golfgenerator voor Ondergrondse Kabelfoutlocatie
Deze XHHV535-2L hoogspanningsgolfgenerator integreert een DC-hoogspanningsbron, energieopslagcondensator, ontladingsbalapparaat, automatische ontladingsinrichting en een cart-type high-end experimenteel instrument.
De apparatuur lost volledig de problemen op van gemak, draagbaarheid, veiligheid en betrouwbaarheid van traditionele experimentele apparaten. De hoogspanningspulsgenerator maakt gebruik van hoogprecisie, zeer stabiele speciale hoogspannings elektronische componenten en hoogfrequente hoogspanningstechnologie, waardoor de hele machine een eenvoudige structuur heeft.
Om de oorspronkelijke gewoonte van mensen om transformatoren en bedieningskasten te gebruiken om DC-hoogspanning te genereren te behouden, neemt deze pulsgenerator een gehumaniseerde ontwerpbedrijfsmodus aan en integreert een micro-betrouwbaar circuitontwerp. Het is veilig, betrouwbaar en intuïtief. Bereik echt het effect van niet beschadigd te worden door impact, en het heeft ook de functies van automatische timing impact, handmatige impact en drukweerstand. Het is momenteel de meest gebruiksvriendelijke cart-type DC-impact hoogspanningsapparatuur in China.
★ Met overstroom-, overspanning-, oververhittingsautomatische beschermingsfunctie;
★ Met DC-weerstandsspannings-, impactontladingsfunctie;
★ Uniforme en controleerbare hoogspanningspulsoutput;
★ Super kortsluitbeveiligingsfunctie, die de hoogspanningsuitgang direct kan kortsluiten naar de aarde;
★ Het heeft dubbele 1,5-niveau wijzermeterweergave voor stroom en spanning, wat intuïtief en duidelijk is, en het impactontladingsproces is in één oogopslag duidelijk;
★ Hoogspanningszijde spanningsmeting, real-time en nauwkeurig;
★ Met nulstartbeveiliging en potentiometer nuluitgangsfunctie, veilig en betrouwbaar;
★ Uniek hoogspanningsmeetontwerp, in de gestopte toestand kan de voltmeter de condensatorspanning in real-time aangeven;
★ De ontladingstijd kan willekeurig worden ingesteld binnen een geschikt interval;
★ Met noodstopfunctie, in geval van nood, de hoogspanningsuitgang dringend afsnijden.
| XHHV535-2L |
Draagbare 35kV hoogspanningsgolfgenerator met DC-weerstandsspanningstestfunctie |
| Impact hoogspanning: |
0~32kV instelbaar |
| Hoogspanningsgedeeltelijke druk |
spanningsnauwkeurigheid 2.5 |
| Ingebouwde condensator |
2μF |
| Ontladingsvermogen |
0-1024J |
| Uitgangsspanningspolariteit |
negatieve polariteit |
| Impactvermogen |
400W |
| Overstroombeveiliging |
8mA (meer dan 3 seconden) |
| Werkvermogen |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| Uitgangsspanningspolariteit |
negatieve polariteit |
| Over temperatuur bescherming |
65ºC |
| Gewicht |
<30kg |
| Omgevingstemperatuur |
-20~+50ºC |
| Volume |
540L×300W×450H mm |

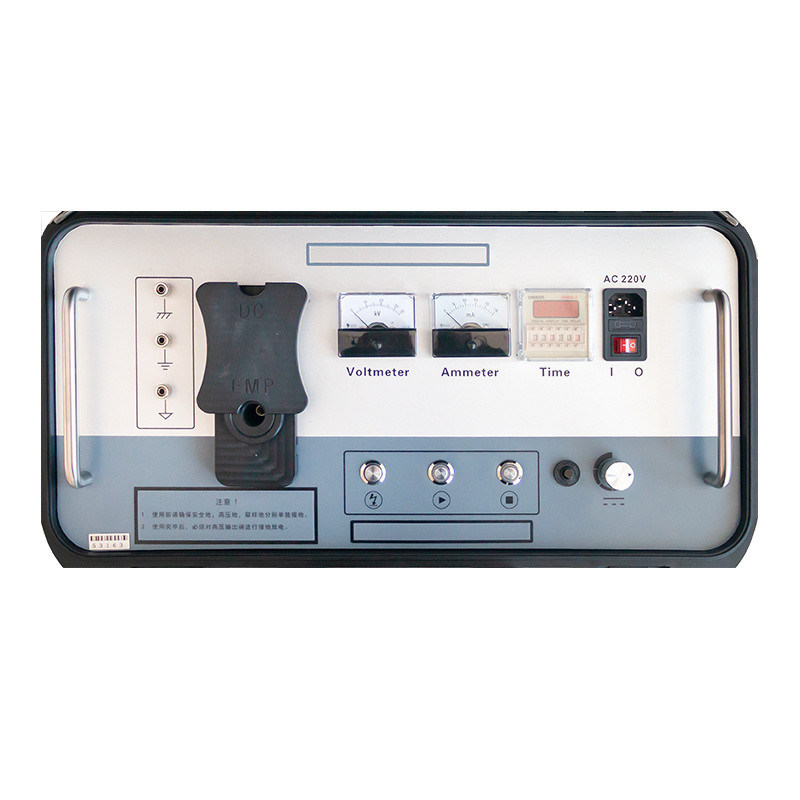

Paneelfunctiebeschrijving
1. Veiligheidsaarde: De aarde van de instrumentbehuizing moet betrouwbaar worden aangesloten op de aarde om te voorkomen dat de instrumentbehuizing onder spanning komt te staan of dat mensen een schok krijgen.
2. Hoogspanningsaarde: ook bekend als hoogspanningsstaart, moet betrouwbaar worden geaard om hoogspanningslekkage en ontlading te voorkomen. Slecht contact kan leiden tot het niet verhogen van de spanning, hoogspanningsdoorbraakschade aan interne componenten van het instrument en veiligheidsongevallen veroorzaakt door interne lekkage of ontlading van het instrument.
3. Bemonsteringsplaats: De negatieve aansluiting van de pulsenergieopslagcondensator heeft een hoge spanning en moet betrouwbaar worden geaard. Het wordt gebruikt voor bemonstering wanneer de golfvorm wordt bemonsterd in de hoogspanningsflitsboogtoestand van de kabelfouttester. (Bemonstering zonder hoogspanningsflitsboog vereist nog steeds betrouwbare aarding).
4. Ontladingsknop: druk op deze knop om contact te maken met de balafstand en handmatig te ontladen. (De duur van elke druk op de toets mag niet langer zijn dan 1s).
5.Hoogspanningsstartknop: Wanneer het lampje van de startknop brandt, betekent dit dat de spanningsuitgang in de nulstand staat. Wanneer het lampje brandt, is de startknop geldig. Als het lampje van de startknop niet brandt na het inschakelen van de stroomschakelaar, draai dan de spanningsafstelknop tegen de klok in totdat het lampje brandt. Wanneer het startknoplampje brandt, druk dan op deze knop om het apparaat te starten en hoogspanning te genereren.
6. Hoogspanningsstopknop: Wanneer de test is voltooid of er een afwijking optreedt, drukt u op deze knop om de hoogspanningsuitgang af te sluiten, gaat het hoogspanningslampje uit en stopt de interne ontladingsbal met werken. Wanneer de stopknop aan staat, betekent dit dat er hoogspanning is, en wanneer deze uit staat, betekent dit dat er geen hoogspanning is.
7. Overstroombeveiligingsschakelaar: druk op deze knop, de overstroombeveiliging wordt ingeschakeld en deze knop springt omhoog en de overstroombeveiliging werkt. Alleen wanneer deze knop is ingedrukt, is er hoogspanning. Nadat de overstroombeveiliging is geactiveerd, moet deze worden uitgeschakeld om te ontladen.
8. Spanningsaanpassing: Nadat u het apparaat hebt ingeschakeld, moet u eerst de knop tegen de klok in naar de bodem draaien, op de startknop drukken en vervolgens met de klok mee afstellen om de uitgaande hoogspanning van klein naar groot te verhogen en tegen de klok in afstellen om de uitgaande hoogspanning van groot naar klein te verlagen.
9. Stroomschakelaar: "Versnelling 1" schakelt de AC 220V stroomvoorzieningsschakelaar in en "Versnelling 0" schakelt de systeemvoeding uit.
10. Zekeringaansluiting: waar de zekering van het AC 220V stroomvoorzieningssysteem is geïnstalleerd.
11. Stroomaansluiting: instrument werkende voeding, AC 220V aansluitpoort.
12. Tijdinstelling: stel het ontladingstijdinterval in.
13. Ampèremeter: indicatie van de stroom aan de laagspanningszijde.
14. Voltmeter: Hoogspanningsuitgangsspanning die kV-meter aangeeft.
15. Hoogspanningsuitgang (EMP): Sluit bij impactontlading de hoogspanningsuitgangslijn aan.
16. Hoogspanningsuitgang (DC): Sluit bij DC-weerstandsspanning de hoogspanningsuitgangslijn aan.PaklijstToepassing - Ondergrondse kabelfoutlocatie, kabelweerstandsspanningstest
