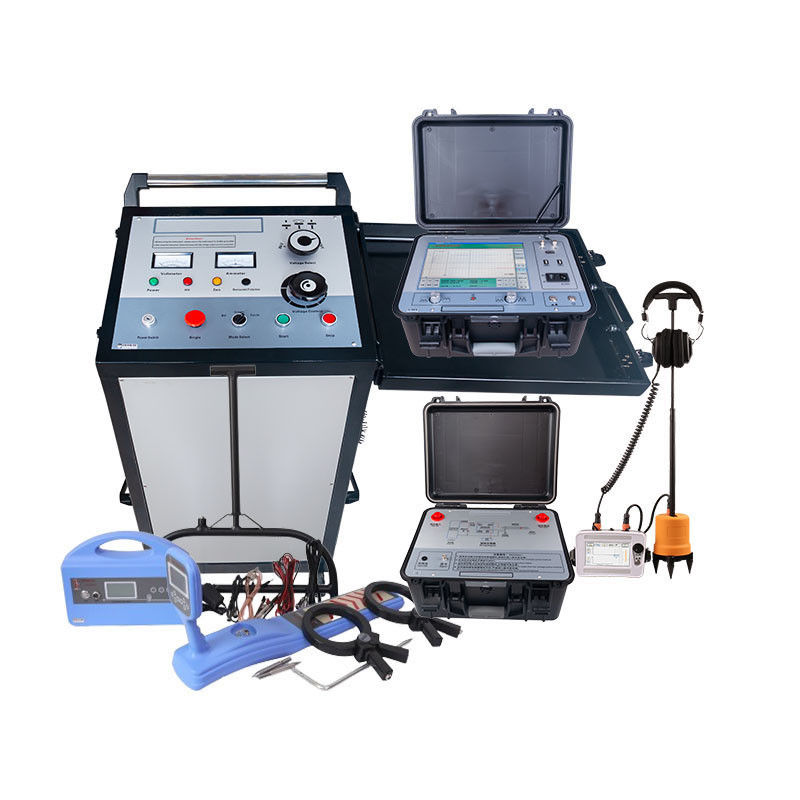

32kV 2000J Arc Digitaal Draagbaar Ondergrondse Kabel Fout Locator System

XZH TEST is ontworpen voor het detecteren van ondergrondse kabelfouten van 35 kV en lager.

★ Voorafgelegde locatie van kabelfouten: met de reflectometer XHGG502 op basis van de laagspanningsimpulsreflectiemethode (TDR), ICE (impulsstroomtestmethode),Multiple-impuls ((ARC-multi-short) arc reflection methode.

★ het traceren van de kabelpaden, het opsporen van de diepte van de kabel en het identificeren van kabels met of zonder kabel:XHGX507 multifunctionele kabelpijp locator is een volledig digitale locator met een duidelijk display en betrouwbare positionering. Grafische bedieningsinstructies en geluidsindicatie, waardoor het de eenvoudigst te gebruiken leidingslocator is die vandaag de dag beschikbaar is.

★ Punctuele locatie van het kabelfoutpunt: XHDD503C maakt gebruik van akoestisch-magnetische synchronisatiemethode, digitale weergave van geluids- en magnetische golfvormen, beoordeelt het kabelfoutpunt op tijdsverschil en oortelefoon,de opsporing vergemakkelijken.

Dedraagbaar systeem voor het opsporen van storingen in kabelsis geconfigureerd met de verwijderbare ARC-kabelfoutlocator met een ultrahoge helderheid, een groot LCD-scherm van 12,1" met aanraakbediening, waardoor het proces van foutvoorbevinding snel verloopt,makkelijk en efficiënt.

De hogespanning 2048 J-overspanningsgenerator XHHV535-4TS is voorzien van een schakelaar voor overspanningsniveaus waarmee de maximale overspanningsimpulsenergie bij 8, 16 en 32 kV kan worden bereikt.

Het beschikt over systemen om de veiligheid van de bediener te waarborgen en biedt een betrouwbare en uitgebreide technische oplossing voor storingen van lage- en middenspanningskabels.

Het apparaat voor het opsporen van kabelfoutenXHDD503Cgebruikt de methode van akoestische en magnetische synchronisatie om het storingspunt van de voedingskabel te bepalen.opgepikt en versterkt door de overeenkomstige sonde, en de precieze locatie van het foutpunt wordt bepaald door gehoor- en gezichtsbeslissing.Het is een apparaat dat de precieze positionering van het kabelfoutpunt binnen het grof meetbereik voltooit en het akoestische en magnetische tijdsverschil verzameltHet integreert positioneringstechnologie, path-assisted testing en andere technologieën.het verstrekken van meerdere testmodi en rijke en gevarieerde snelle informatie om de foutlocatie van de kabel efficiënt en nauwkeurig te voltooien.
Dit instrument met vaste punt is geschikt voor storingen met lage weerstand, kortsluitingen, open circuits en ontkoppelingen van stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende doorsneden en mediaDe technische parameters zijn in overeenstemming met "GB/T 18268.1 Vereisten inzake interferentiebeperking voor testapparatuur die op industriële locaties wordt gebruikt".






Draagbare waterdichte koffer met een beschermingsniveau van ten minste IP54.
Kenmerken
1. 5-inch touch-high brightness LCD zorgt voor zichtbaarheid onder zonlicht.
2. Gebruik akoestische en magnetische synchrone positioneringstechnologie om automatisch het akoestische en magnetische tijdsverschil te berekenen.
3De winstwaarde en de triggerwaarde van het akoestische signaal en het magnetische signaal kunnen handmatig worden aangepast aan verschillende omgevingen.
4Het heeft achtergrondgeluidsreductietechnologie en kan kiezen uit een verscheidenheid aan filtermethoden.
5Het heeft BNR-achtergrondgeluidsreductie- en stomme geluidsreductiefuncties.
6Het heeft een wegsafwijking.
7. Uitgerust met meerlaagse fysieke isolatie signaalsensoren, waterdicht IP65.
8Ingebouwde lithiumbatterij met grote capaciteit, lange standby tijd, uitgerust met snellader.
9Klein en licht, eenvoudig te bedienen en een eenvoudige mens-machine interface.
Technische indicatoren

XHGG502 ARC Kabelfoutvoorlocator
Precieze en snelle opsporing van de belangrijkste isolatiefout van stroomkabels met spanningsniveaus van 35KV en lager; kalibratie van de kabellengte; grofweg testen van de kabelfout afstand

• Voorlopige locatie van kabelfouten met de reflectiemeter XHGG502 op basis van de

Voorplaatsing van kabelfouten: met de reflectometer XHGG502 op basis van de laagspanningsimpulsreflectiemethode (TDR) en de hoogspanningsverval-flashover-methode (DECAY),Metode voor boogreflectie ((een- of meerdere-opname).
Er zijn drie testmodus van XHGG502, lage spanning puls, hoge spanning flashover, ARC multi-shot.
De onderstaande afbeelding toont de kabelfoutafstand, gemeten met behulp van de ARC-testmodus voor meerdere schoten van XHGG502.

 De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de hoogspannings flashover-testmodus van XHGG502


 De onderstaande afbeelding toont de kabellengte of kabel open circuit fout afstand gemeten met behulp van de lage spanning puls testmodus van XHGG502.het is niet nodig om de hoogspanningspulsgenerator aan te sluitenAndere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.

Technische specificatie

XHGX507 ondergrondse kabelleiding locator wordt voornamelijk gebruikt voor kabel fout locatie, kabel identificatie, kabel pad en diepte meting. Het kan taken uitvoeren die in het verleden alleen met een paar sets instrumenten konden worden uitgevoerd.


Kenmerken
Het grote LCD-scherm toont de signaalsterkte en de balk, pijlen en spraakoproepen maken het voor de bediener gemakkelijk om de ondergrondse positie van de kabel en het foutpunt te beoordelen.Eén persoon kan het allemaal..
Volledig digitaal ontwerp, helder groot LCD-scherm en betrouwbare positionering
Draagbaar en licht, gemakkelijk te dragen
ingebouwde oplaadbare batterij
Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus
Kan worden gebruikt voor het detecteren van isolatiefouten tot 2MΩ aan de grond
met een achtergrondverlichtingsfunctie die zich aanpast aan nachtwerkzaamheden
Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus
Afbeelding kabeldiepte en stroom
Alle toebehoren

De XHHV535-4TShoogspanningspulsgeneratorkan worden gebruikt bij impulsontlading en bestand zijn tegen spanningsonderzoek bij het testen van de storing van een kabel met lage en hoge spanning. In de binnenkant van de testkabel zijn een hoogprecisie-golfvormmonsteringsmodule en een kleine transformator geïnstalleerd, die echt het effect kunnen bereiken dat ze niet worden beschadigd door een inslag,en het heeft ook de functies van automatische timing impact, handmatige inslag en weerstandsspanningstest.
Dit apparaat is voorzien van een hogespannings gelijkstroombron, een energieopslagcapacitor, een ontladingsbal, een automatisch ontladingsapparaat,met een vermogen van niet meer dan 10 W,. Het is een hoogwaardig experimenteel instrument van het trolley-type dat de problemen van gebruiksgemak, draagbaarheid, veiligheid en betrouwbaarheid van traditionele experimentele apparaten volledig oplost.
Wanneer de XHHV535-4TS trolley-typehoogspanningPulsgeneratoris in gebruik, drukt u na het selecteren van de functionele schakelaar op de startknop om de hoge spanningsverhoging uit te voeren.en het interne systeem zal automatisch de resterende hoge spanning op de accu.
De hoogspanningsoverspanningsgenerator heeft ook de functie van nulstartbescherming, die de werking van het apparaat veiliger en betrouwbaarder kan maken.die de hoogspanningsuitgang rechtstreeks op de grond kan laten werken. Met een spanningsbereik van drie versnellingen en een capaciteitscapaciteitsschakelingsfunctie kunnen gebruikers verschillende spanningsadaptatieversnellingen voor apparatuur kiezen volgens de verschillende spanningsbehoeften van de kabel,vergemakkelijken van het testproces.

2024 nieuwe update - Het stopcontact, de veiligheidsbeheerder en het signaal stopcontact zijn naar de zijkant verplaatst, waardoor het handiger te gebruiken is wanneer u het apparaat in de auto plaatst om kabelfouten te detecteren.

XZH TEST is een professionele fabrikant van ondergrondse kabelfoutlocatiesysteem. We kunnen u voorzien van op maat gemaakte diensten of de perfecte oplossing voor uw kabelfoutdetectieprogramma.
