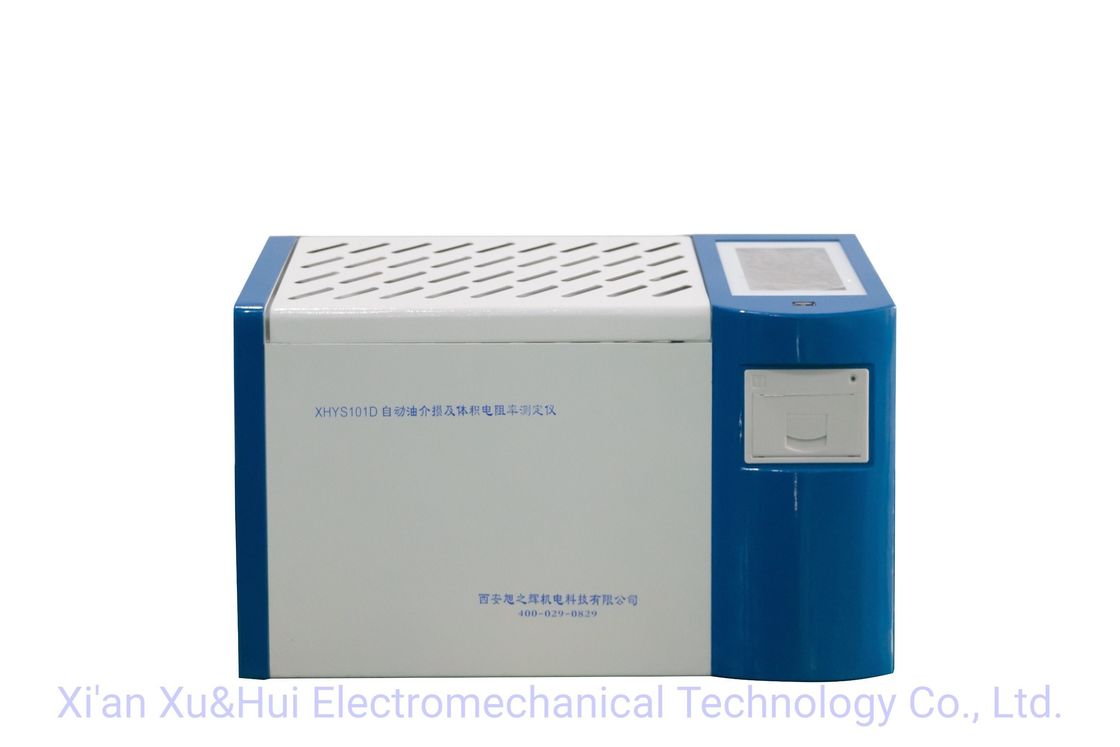

Aanpassing XHYS101 Isolatie-olie-dissipatiefactor en weerstandsmetingssysteem
Inleiding
Isolatie-olie-dissipatiefactor- en weerstandsmetingssysteem DTL, ontworpen en vervaardigd op basis van GB/T5654-2007 van Liquid Insulating Material of Relative Permittivity,metingen van dielectrische verliesfactoren en gelijkstroomweerstand.Het apparaat wordt gebruikt voor het meten van de dielektrische dissipatiefactor en de gelijkstroomweerstand van isolatieolie en andere isolatievloeistoffen.en de testcel integreert, temperatuurcontroller, temperatuursensor, dielectrische verliezen testbrug, wisselstroom testvermogen, standaard condensator, hoge weerstand meter, gelijkstroom hoogspanningsbron en andere belangrijke componenten.Het instrument heeft een volledig digitale technologie en alle intelligente automatische meting, is uitgerust met een groot kleuren scherm (800*480) lcd-scherm, die elke stap heeft gevraagd de Chinese, de testresultaten kunnen automatisch worden opgeslagen en afgedrukt output,zodat de gebruiker zonder professionele opleiding er vaardig mee kan omgaan.
De belangrijkste functies en kenmerken
1. De testcel die is gebruikt van de drie-elektrode structuur in overeenstemming met de nationale norm GB/T5654-2007, met een elektrode-afstand van 2 mm,kan de effecten van de verdwaalde capaciteit en het lek op de testresultaten van dielektrische verliezen eliminerenHet apparaat is...
De testcel is uitgerust met de magnetische schakelaar voor de olieafvoer, en in het geval dat deze niet wordt verwijderd, kunnen we de testcel leegmaken en met het testmonster spoelen.
2Het instrument gebruikt het PID-temperatuurregelagoritme voor middelfrequente inductieverwarming. Deze verwarmingsmethode heeft de voordelen dat er geen contact is tussen de testcel en de verwarmingskamer.gelijkmatige verwarming, snelle snelheid, handige bediening, strikte temperatuurcontrole binnen het foutbereik van de ingestelde temperatuur.
De interne standaardcondensator is SF6-gasgevulde drie-elektrodecapaciteit en het dielectrische verlies en de elektrische capaciteit van de condensator zijn onafhankelijk van omgevingstemperatuur, vochtigheid en andere effecten.zodat de nauwkeurigheid van het instrument ook na langdurig gebruik kan worden gewaarborgd.
4. AC test stroomtoevoer met behulp van AC-DC-AC conversie, effectief voorkomen van de schommelingen in het net spanning en frequentie op dielectrische verlies meting nauwkeurigheid effect.het instrument kan goed werken.
5. Perfecte beschermingsfunctie; bij overspanning, overstroom of kortsluiting met hoge spanning kunnen de instrumenten snel de druk afsnijden en een waarschuwingsbericht uitzenden.Wanneer de temperatuur van de sensor uitvalt of niet is aangesloten, zal het instrument ook een waarschuwingsbericht afzenden.
6Er is een temperatuurbeperkende relais in de middelfrequente inductieverwarming.Wanneer de temperatuur hoger is dan 120 graden, ontslaat het instrument de relais en stopt het met verwarmen.
7. Het is gemakkelijker om de experimentele parameter te instellen. Temperatuurbereik 0 ~ 125oC, AC-spanningbereik 500 ~ 2000V, DC-spanningbereik 0 ~ 500V.
8. Gebruik van groot scherm lcd-scherm, met achtergrondverlichting en helder display. Vriendelijke interface, gewoon de Chinese menu prompt te volgen, voer het commando in, het instrument kan automatisch worden getest.En automatisch opslaan en afdrukken testresultaten.
9De ingebouwde real-time klok kan de testdatum en -tijd opslaan, weergeven en afdrukken met de testresultaten.
10. Kalibratiefuncties van gereinigde droge cellen. De meting van de capaciteit van de droge cellen en de dielektrische verliezenfactor kunnen de reinigings- en montageomstandigheden bepalen.
de kalibratiegegevens worden automatisch opgeslagen, zodat de relatieve permittiviteit en gelijkstroomweerstand gemakkelijker kunnen worden berekend.
