SF6 gasanalyseerder

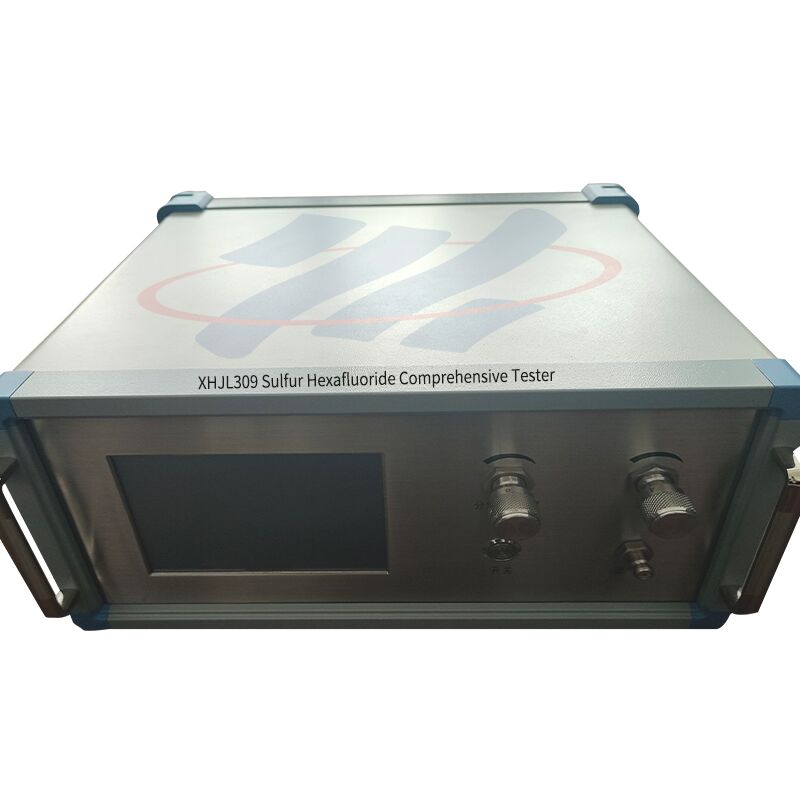

Model: XHJL309∙ 3-in-1 uitgebreide SF6 analysator voor GIS-substations
Productoverzicht
De XHJL309 SF6-comprehensive tester integreert een vochtmeter, een SF6-zuiverheidsmeter en een SF6-analysator voor ontbindingsproducten in één enkel instrument.vervanging van de functies van drie afzonderlijke apparatenMet één siteonderzoek voltooit de operator de detectie van alle drie de indicatoren, waardoor tot twee derde van het meetgasverbruik wordt bespaard, terwijl de werkdruk wordt verminderd en de werkdoeltreffendheid wordt verbeterd.Het apparaat toont rechtstreeks het dauwpunt, vocht (ppm), SF6-zuiverheid, SO2, H2S- en CO-gehalte samen met omgevingstemperatuur, luchtvochtigheid, tijd en datum,het verstrekken van een volledig beeld van de toestand van SF6-gas in GIS-switchapparatuur en -onderstations.
Toepassingen en doelgroep:Ontworpen voor fabrikanten van GIS-schakelapparatuur die fabriekstestingen uitvoeren, leveranciers van SF6-gas en recyclingbedrijven die de gaskwaliteit verifiëren,leveranciers van diensten voor de exploitatie en het onderhoud van hoogspanningsschakelingsapparatuur, distributeurs en agenten van krachttestinstrumenten en bedrijven voor geïntegreerde energiediensten die het dauwpunt moeten meten,zuiverheids- en ontbindingsproducten van SF6-gas in GIS-onderstations en schakelkamers.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Model |
XHJL309 |
| Reinigheidsmetingsbereik |
0% ∼ 100%, nauwkeurigheid 0,5%, meettijd 2 minuten |
| Dew Point-bereik |
-80°C ∼ +20°C |
| Deegpuntsnauwkeurigheid |
±1,0°C (-60°C ∼ +20°C); ±2°C (-80°C ∼ -60°C) |
| H2S / SO2 / CO-bereik |
0 ∼ 100 ppm, minimale detectie 0,1 ppm, nauwkeurigheid 0,5%, herhaalbaarheid 2% |
| Reactietijd |
Bij +20°C: 63% in 5s, 90% in 45s; (-60°C ∼ +20°C): 63% in 10s, 90% in 240s |
| Omgevingstemperatuur |
-30°C ∼ +60°C (operationeel -40°C ∼ +80°C) |
| Omgevingsvochtigheid |
0 ∼ 100% RH |
| Stroomvoorziening |
AC 220V / ingebouwde 4Ah oplaadbare lithiumbatterij |
| Performance van de batterij |
10+ uur continu werk; laadtijd ≤ 20 uur |
| Gegevensopslag |
Tot 200 groepen testgegevens |
| Afmetingen |
250 × 150 × 300 mm |
| Certificering |
ISO / CE |
Performance kenmerken
Echt 3-in-1-ontwerp:Combineert vochtmeter, zuiverheidsmeter en ontbindingsproduktanalysator in één instrument, waarbij drie afzonderlijke apparaten en een derde van de veldbelasting worden vervangen.
Gasbesparing:Voltooien van alle drie de indicatoren in een enkele siteonderzoek, waardoor tot twee derde van het SF6-gasverbruik per testcyclus wordt bespaard.
Snel testen:Bij de meting van het dauwpunt wordt per interval ongeveer 5 minuten gewerkt, terwijl bij de metingen van zuiverheid en ontbinding elk ongeveer 2 minuten nodig is.
met een vermogen van meer dan 50 WDe door Duitsland ingevoerde zelfvergrendelende verbindingen zorgen voor een veilige en betrouwbare aansluiting zonder gaslekken.

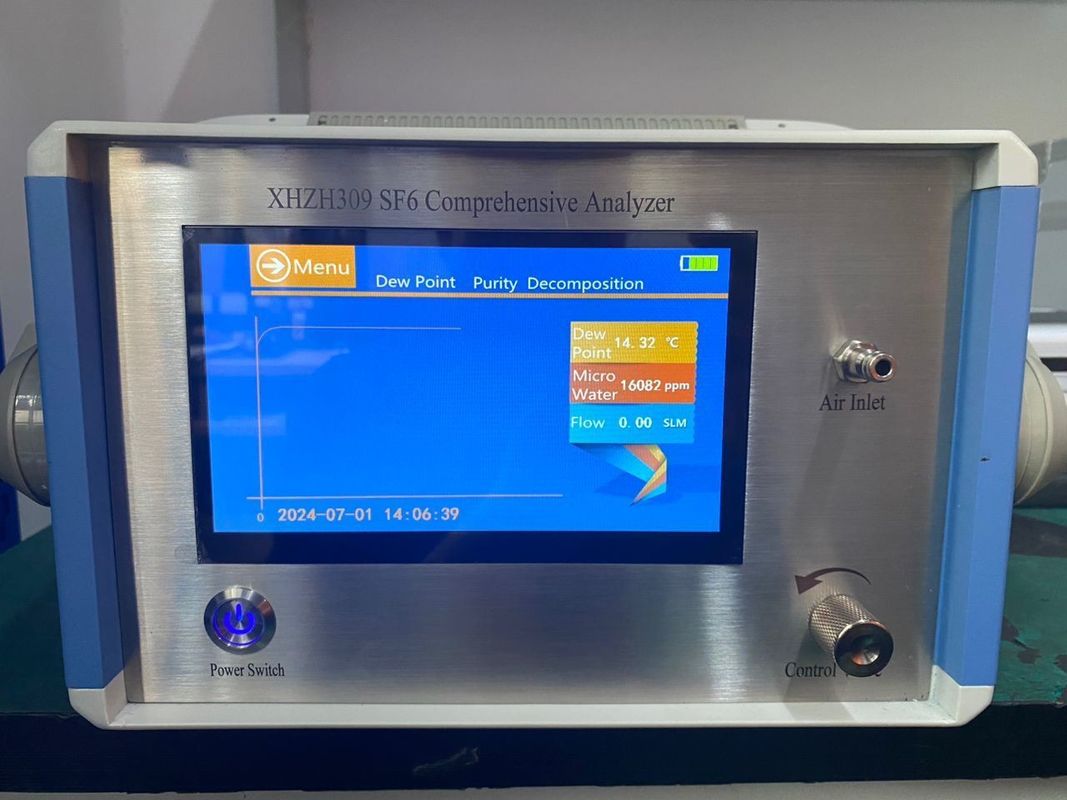

Gegevensopslag met grote capaciteit:Bewaar tot 200 groepen testgegevens met een groot scherm met een curve die het meetproces van het dauwpunt weergeeft.
10 uur ingebouwde batterij:De 4Ah oplaadbare lithiumbatterie ondersteunt een volledige dag veldtests zonder externe stroom.
Drie-in-één waarde
Eén instrument, drie functies:Het dauwpunt (vochtigheid), de zuiverheid en de ontbindingsproducten (H2S, SO2, CO) worden gemeten met een enkele analysator, waardoor het niet nodig is om drie apparaten te dragen en te wisselen.
Gasbesparing met twee derde:Een enkele aansluiting en één gasstroom voltooien alle metingen, waardoor het SF6-verbruik en de kosten voor het opnieuw vullen van duur isolerend gas aanzienlijk worden verminderd.
Snelere veldrondes:Door de verkorting van de installatietijd per meetpunt kunnen onderhoudsteams meer GIS-kamers per werkdag voltooien.
Volledige toestand foto:Het gelijktijdige weergeven van dauwpunt, zuiverheid en ontbindingsgassen toont de volledige gezondheidsstatus van SF6-gas in één beeld, waardoor nauwkeurige onderhoudsbeslissingen kunnen worden genomen.
Vergemakkelijkt onderwijs:Eén instrument betekent één operationele procedure, waardoor de trainingstijd voor nieuwe operators wordt verkort en de testkwaliteit in alle teams wordt gestandaardiseerd.
Veelgestelde vragen
V1: Welke functies combineert de XHJL309 SF6 uitgebreide tester?
Het combineert een vochtmeter, een zuiverheidsmeter voor SF6 en een analysator voor ontbindingsproducten van SF6 in één apparaat, waarmee de dauwpunt, vocht (ppm), zuiverheid van SF6, SO2 enH2S- en CO-gehalte in een onderzoek op één locatie.
V2: Hoeveel benzine bespaart het 3-in-1-ontwerp?
Het voltooien van alle drie de indicatortests met één instrument en één gasstroom bespaart tot twee derde van het meetgasverbruik in vergelijking met het gebruik van drie afzonderlijke instrumenten.
V3: Wat is het meetbereik en de nauwkeurigheid?
De zuiverheidsbereik is 0-100% met een nauwkeurigheid van 0,5%, het dauwpuntbereik is -80 tot +20 graden C en de H2S-, SO2- en CO-bereiken zijn 0-100 ppm met een minimale detectie van 0,1 ppm en een nauwkeurigheid van 0,5%.
V4: Kan de analysator voor tests ter plaatse worden gebruikt?
Ja, het wordt aangedreven door een ingebouwde 4Ah oplaadbare lithiumbatterie die meer dan 10 uur continu werk ondersteunt, en beschikt over Duitse geïmporteerde zelfvergrendelende connectoren voor veilig,lekvrije veldverbindingen.
V5: Hoeveel testgegevens kunnen worden opgeslagen?
Het instrument kan tot 200 groepen testgegevens opslaan en toont het meetproces van het dauwpunt met een grote schermcurvefunctie voor een gemakkelijke analyse en herziening.
