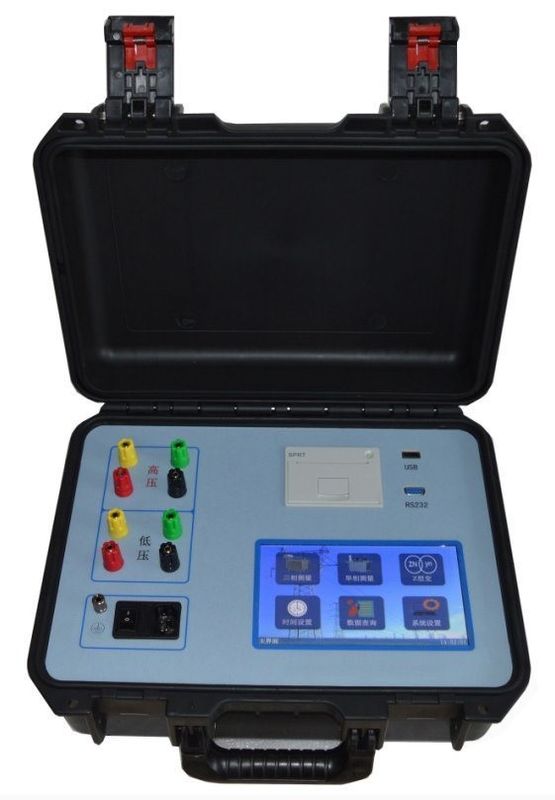

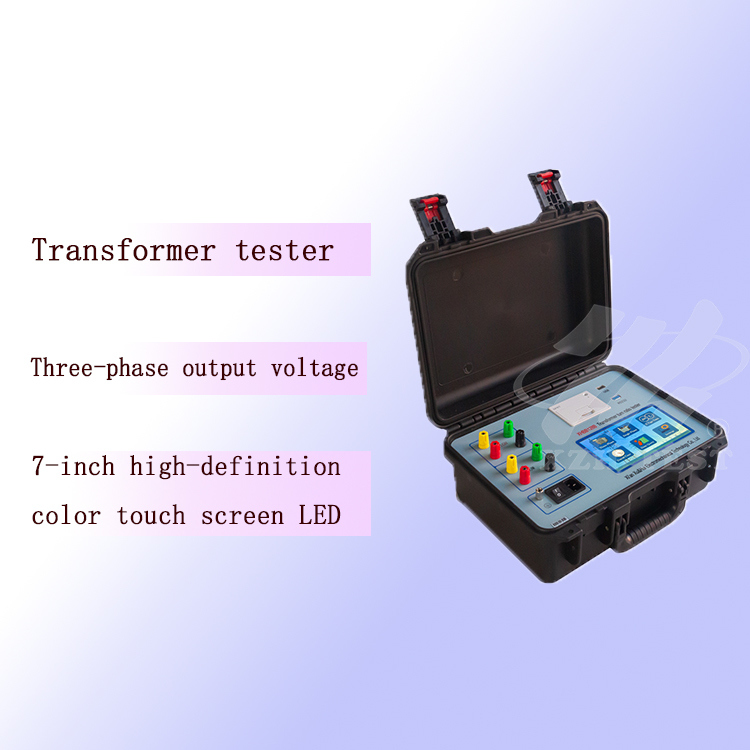

XHBB128B-serietransformer transformer ratio meter
Beschrijving
DeXHBB128B-serie transformatieverhoudingsmeter-serie kan twee voedingswijzen leveren: externe AC220V en interne batterij, die de gebruiker vergemakkelijken om testen uit te voeren.
Prestaties en kenmerken

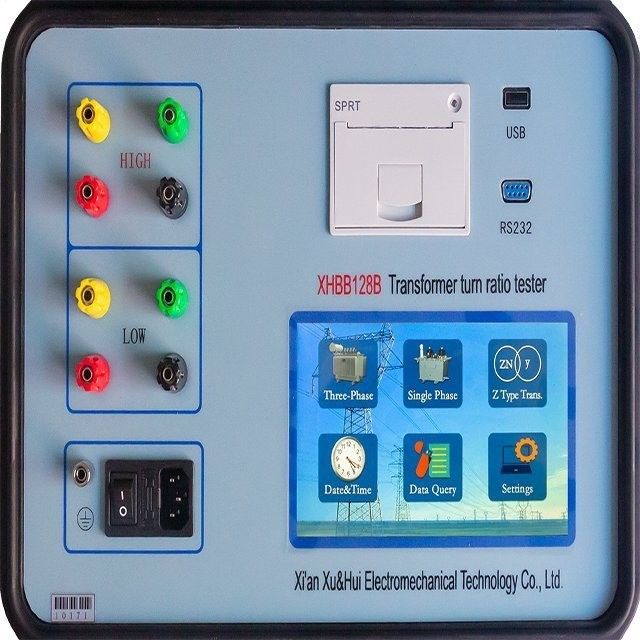

1.De interface past de intelligente type touch manier, de werking is eenvoudig en handig. Het circuit past de nieuwe generatie van het complete digitale schema,die de stabiliteit van het instrument op lange termijn kunnen waarborgen.
2.De testsnelheid is snel, de transformatieverhoudingstest van drie fasen kan slechts door één bedrading worden voltooid en duurt slechts 10 seconden.
3.Voer tests uit van CT-, PT-, CVT- en Z-vorm verbonden transformatoren.
Voor de meting van de transformatieverhouding van de transformator voor de verdeling van de stroom naar de transformator van 1000 KV, de stroomtransformator (CT),de spanningstransformer (PT)en de Z-vorm aangesloten transformator.
4In de interne ruimte zijn verschillende kortsluitingsmetingen ingesteld, die het beoordelen van fouten vergemakkelijken.
Niet-aangezette klok en datum weergave, het instrument kan 50 groepen gegevens opslaan, gegevens tijdens het uitschakelen zullen niet verloren gaan.
5.groot scherm, kleurrijk vloeibare kristal display, gegevens zijn helder en leesbaar, afgedrukt door de thermische printer. 6. 6. RS485 communicatie-interface en U-schijf geheugen interface.
7. een hoge- en lage-spannings omgekeerde aansluitingsbeschermingsfunctie met kortsluiting,draai-aan-draai kortsluitingsbeschermingsfuncties van de transformator en 380V-beschermingsfunctie van de stroomtoevoer bij verkeerde aansluiting.
8.Opsieel externe AC220V en interne accu AC / DC stroomvoorziening, het is niet nodig om de externe AC stroomvoorziening aan te sluiten en testen uit te voeren
| Aantal weergegeven bits | 5 bits |
| Uitgangsspanning | 160V ((AC-voeding) | 10V (AC-voeding) | Automatische stroomvoorziening |
| Metingsterrein | 0.9-10000 | 0.9-500 | 0.9-5000 |
| Precisiteit | <2000 | ± 0,1% | ≤ 150 | ± 0,1% | < 1000 | ± 0,1% |
| 2000 tot en met 2000 | ± 0,3% | 150 tot 500 | ± 0,3% | 1000-5000 | ± 0,3% |
| Minimale resolutie | 0.0001 |
| Werkende stroomtoevoer | AC220V±10%,50/60Hz±1Hz | Lithiumbatterie.Facultatief) |
| Geheugen van de testgegevens | 50 groepen |
| Werktemperatuur | -20oC~40oC |
| Relatieve luchtvochtigheid | ≤ 80%, geen rooi |
| Volume | Lange 360 mm × breedte 280 mm × hoogte 160 mm |
| Nettogewicht | 6 kg |
