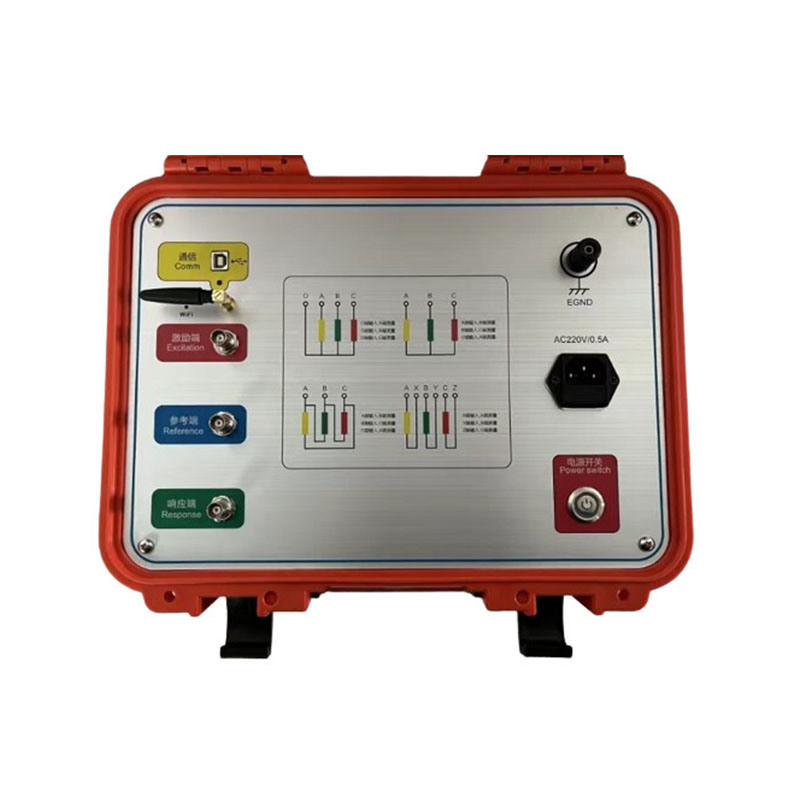

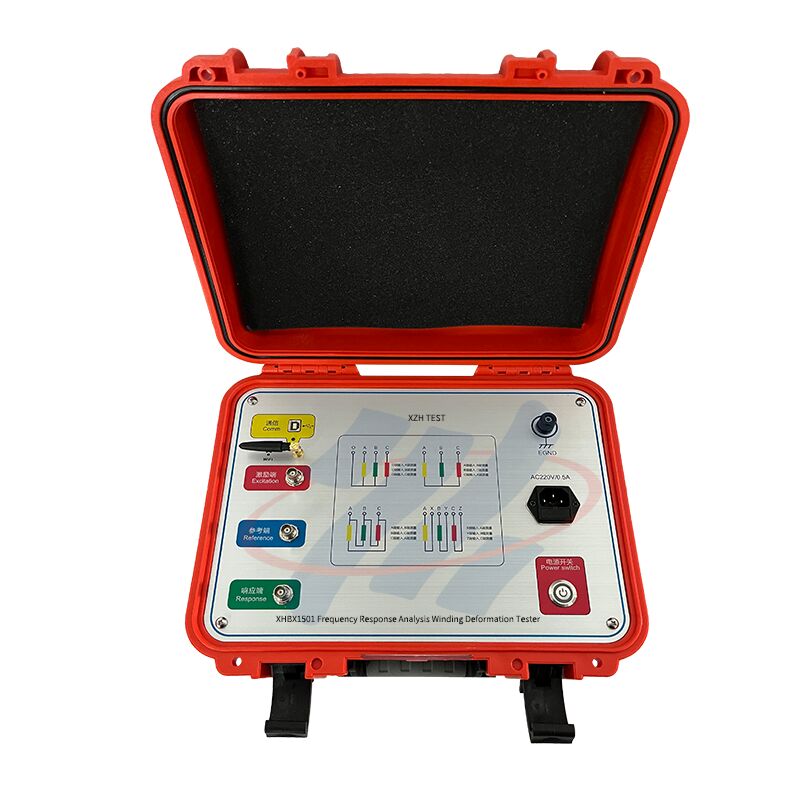

Draagbare transformator sweep frequentie reactie analyse Winding vervorming tester

De transformatorwikkeling-deformatietester kan de interne fouten van de transformator nauwkeurig beoordelen op basis van de meting van de karakteristieke parameters van de interne wikkelingen van de transformator en de interne foutfrequentieresponsanalyse (FRA)-methode die momenteel in ontwikkeling en perfectie is in ontwikkelde landen in de wereld.
Nadat de transformator is ontworpen en vervaardigd, worden de spoelen en de interne structuur ervan bepaald. Daarom moeten voor een transformatorspoel met meerdere wikkelingen, als het spanningsniveau hetzelfde is en de wikkelmethode hetzelfde is, de bijbehorende parameters (Ci, Li) van elke spoel vaststaan. Daarom is de frequentiedomeinkarakteristieke respons van elke spoel ook bepaald en zijn de frequentiespectra tussen de bijbehorende driefasige spoelen vergelijkbaar.
Als de transformator tijdens de test kortsluiting tussen windingen of fasen heeft, of botsingen tijdens transport, wat resulteert in relatieve verplaatsing van de spoelen, en spoeldeformatie als gevolg van elektromagnetische spanning onder kortsluiting en foutcondities tijdens bedrijf, worden de distributieparameters van de transformatorwikkelingen beïnvloed. Er treden veranderingen op. Dit beïnvloedt en verandert op zijn beurt de oorspronkelijke frequentiedomeinkarakteristieken van de transformator, dat wil zeggen dat de frequentierespons verandert in amplitude en het resonantiefrequentiepunt verschuift, enz. De transformatorwikkelingstester die is ontwikkeld op basis van de responsanalysemethode is zo'n nieuwe niet-destructieve testapparatuur voor interne fouten in transformatoren. Het is geschikt voor interne structurele foutdetectie van 63kV~500kV vermogenstransformatoren.
De transformatorwikkeling-deformatietester kwantificeert de responsveranderingen van de interne wikkelparameters van de transformator in verschillende frequentiedomeinen en bepaalt vervolgens de interne wikkeling van de transformator op basis van de grootte van de verandering, de amplitude en het gebied van de frequentieresponsverandering en de trend van de frequentieresponsverandering. De mate van verandering kan worden gebruikt om te bepalen of de transformator ernstig beschadigd is en gereviseerd moet worden op basis van de meetresultaten.
Voor in bedrijf zijnde transformatoren, ongeacht of er in het verleden frequentiedomeinkarakteristieke kaarten zijn opgeslagen, kan de mate van fout ook worden beoordeeld door de verschillen in karakteristieke kaarten tussen spoelen van defecte transformatoren te vergelijken. Uiteraard, als een set originele wikkelkarakteristieke diagrammen van de transformator bewaard blijft, zal het gemakkelijker zijn om een nauwkeurigere en krachtigere basis te bieden voor de bedrijfsstatus van de transformator, analyse na ongevallen en onderhoud.
Engelse versie beschikbaar, neem contact met ons op voor meer informatie

1. De acquisitiecontrole maakt gebruik van een snelle en sterk geïntegreerde microprocessor.
2. USB-interface voor communicatie tussen laptop en instrument.
3. De draadloze Bluetooth-interface of draadloze WIFI-interface kan worden gebruikt om te communiceren tussen de laptop en het instrument. De draadloze WIFI-interface kan eenvoudig worden gebruikt op tabletcomputers en smartphones.
4. De hardwarebeweging maakt gebruik van DDS speciale digitale hogesnelheid-veegtechnologie. Door middel van testen kunnen fouten zoals draaien, uitpuilen, verschuiven, kantelen, kortsluitingsdeformatie tussen windingen en kortsluiting tussen fasen nauwkeurig worden gediagnosticeerd door middel van testen.
5. Snelle dual-channel 16-bits A/D-bemonstering (wijzigt de kraanwisselaar ter plaatse en de golfvormcurve verandert aanzienlijk).
6. De signaaluitgangsamplitude wordt aangepast door software, de maximale amplitude piekwaarde is ±10V.
7. De computer analyseert automatisch de testresultaten en genereert een elektronisch document (Word).
8. Het instrument heeft dubbele meetsysteemfuncties van lineaire frequentieveegmeting en segmentfrequentieveegmeting en is compatibel met de meetmodi van de twee huidige binnenlandse technische scholen.
9. De amplitude-frequentiekarakteristieken voldoen aan de nationale technische specificaties voor amplitude-frequentiekarakteristieke testers. De abscis (frequentie) heeft twee typen: lineaire graduatie en logaritmische graduatie. Daarom kan de afgedrukte curve een lineaire graduatiecurve of een logaritmische graduatiecurve zijn. De gebruiker kan kiezen op basis van de werkelijke behoeften.
10. Automatisch detectiegegevensanalysesysteem
Vergelijk horizontaal de wikkelovereenkomsten tussen de drie fasen A, B en C.
De analyseresultaten zijn:
De consistentie is zeer goed
Goede consistentie
Slechte consistentie
De consistentie is zeer slecht,
Verticale vergelijking A-A, B-B, C-C haalt de originele gegevens en de huidige gegevens in dezelfde fase op om de wikkeldeformatie te vergelijken.
De analyseresultaten zijn:
Normale wikkeling
Lichte vervorming
Matige vervorming
Ernstige vervorming
11. Word elektronische documenten kunnen automatisch worden gegenereerd voor opslag en afdrukken.
12. Dit instrument voldoet volledig aan de technische voorwaarden van de prestatiestandaard DL/T911-2016 "Frequentieresponsanalysemethode van vermogenstransformatorwikkelingsdeformatie".
Scanmethode

1. Lineaire scanverdeling

Veegfrequentie meetbereik: (10Hz)-(10MHz) 40000 veegfrequentiepunten, resoluties zijn 0,25kHz, 0,5kHz en 1kHz.

2. Segmentfrequentieveegmeting verdeling

Veegfrequentie meetbereik: (0,5kHz)-(1MHz), 2000 veegfrequentiepunten;

(0,5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

1. De transformatorwikkeling-deformatietester bestaat uit een meetgedeelte en een analyse softwaregedeelte. Het meetgedeelte wordt bestuurd door een snelle microcontroller en bestaat uit signaalgeneratie en signaalmeting. Het meetgedeelte is verbonden met een tabletcomputer via een draadloze WIFI-interface, waarvoor geen bedrading nodig is en die gemakkelijk te gebruiken is. Draadloze Bluetooth- en USB-interfaces kunnen ook worden gebruikt om verbinding te maken met een tablet of laptopcomputer.
2. Tijdens het testproces hoeft alleen de verbindingsbus van de transformator te worden verwijderd en kunnen alle tests worden voltooid zonder de afdekking op te hangen of de transformator te demonteren.
3. Het instrument heeft een verscheidenheid aan frequentie lineaire veegmetingssysteem meetfuncties. De lineaire veegmeting scanfrequentie is tot 10 MHz. Het frequentieveeginterval kan worden verdeeld in 0,25 kHz, 0,5 kHz en 1 kHz, wat meer analyse van de transformatordeformatie biedt.
4. Het instrument is zeer intelligent, gemakkelijk te gebruiken en heeft meerdere functies, zoals automatische bereikaanpassing en automatische bemonsteringsfrequentieaanpassing.
5. De software gebruikt het Windows-platform en is compatibel met Win98/2000/WinXP/Win7/Win8/Win10-systemen. Biedt gebruikers een handigere en gebruiksvriendelijkere weergave-interface.
6. Biedt vergelijkende analyse van historische curven, kan meerdere historische curven tegelijkertijd laden voor observatie en kan specifiek elke curve selecteren voor horizontale en verticale analyse. Uitgerust met een expert intelligent analyse- en diagnosesysteem, kan het automatisch de status van de transformatorwikkeling diagnosticeren, 6 curven tegelijkertijd laden, automatisch de relevante parameters van elke curve berekenen, automatisch de vervorming van de wikkeling diagnosticeren en referentieconclusies voor diagnose verstrekken.
7. De softwarebeheerfunctie is krachtig, houdt volledig rekening met de behoeften van gebruik ter plaatse en slaat automatisch omgevingsconditieparameters op om een basis te bieden voor het diagnosticeren van transformatorwikkelingsdeformatie. De meetgegevens worden automatisch opgeslagen en hebben een kleurenafrukfunctie om gebruikers te faciliteren bij het produceren van testrapporten.
8. De software heeft duidelijke humanisatiefuncties. De meeste gemeten condities zijn opties. De gedetailleerde parameters van de transformator kunnen worden opgeslagen voor diagnostische referentie en hoeven niet ter plaatse te worden ingevoerd. Informatie kan later worden toegevoegd en gewijzigd, waardoor het handiger in gebruik is.
9. De software is zeer intelligent. Nadat de in- en uitgangssignalen zijn aangesloten en de conditieparameters zijn ingesteld, kan al het meetwerk worden voltooid en kunnen historische golfvormcurven op elk moment tijdens de meting worden geopend voor vergelijking en observatie en om de meting te stoppen.
10. De meettijd van elke fase is minder dan 60 seconden en de totale tijd die nodig is voor wikkeldeformatie meting van een vermogenstransformator met hoge, gemiddelde of lage wikkelingen (geen limiet op capaciteit en spanningsniveau) is niet meer dan 10 minuten.
11. Bij het meten van de transformator kunnen de bedradingsmedewerkers de signaalinvoer- en -uitgangsleidingen willekeurig plaatsen zonder de meetresultaten te beïnvloeden. De bedradingsmedewerkers kunnen op de transformatortank blijven zonder naar beneden te komen, wat de arbeidsintensiteit vermindert.
