Voedingstransformator CT/PT Analyser Enkelfase Excitatieverhouding Testen

Name: Voedingstransformator CT/PT Analyser Enkelfase Excitatieverhouding Testen
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX201D
Price: 7,970.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE, ISO
Modelnummer:	XHTX201D

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

CE, ISO

Modelnummer:

XHTX201D

Model nr.:

XHTX201D

Testgebied:

Kabelvorming

Type kabel:

Cat3

Op maat:

Op maat

Kleur:

Zwart

Testfrequentie:

128Hz/111Hz/105Hz/94Hz ((Afc)

Resolutie:

0.5m

Transportpakket:

Houten doos met schuim erin

Specificatie:

350 mm*280 mm*170 mm

Handelsmerk:

XHHG521B

HS-code:

8543201000

Levering vermogen:

1000 stuks/jaar

Aanpassing:

Beschikbaar

Naverkoopservice:

Garantiecertificaat

Garantie:

12 maanden

Trading Information

Min. bestelaantal:

1 eenheid

Verpakking Details:

Houten behuizing

Levertijd:

5-8 dagen

Betalingscondities:

T/T

Levering vermogen:

1000 PCS/Year

Productomschrijving

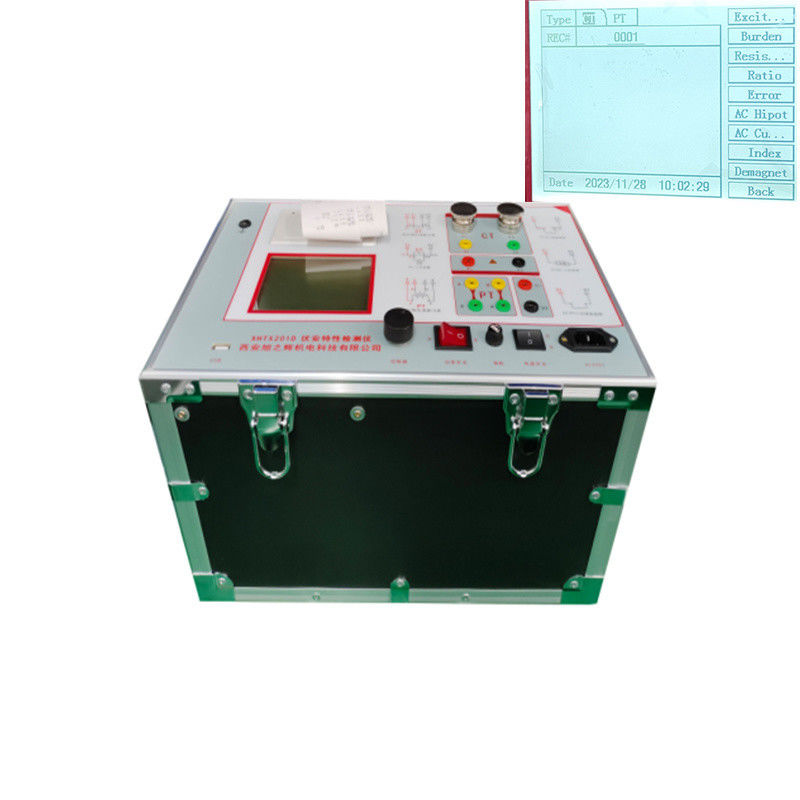

Xzh Test Voedingstransformator CT/PT Analyzer Enkelfasige Excitatieverhouding Testen

XHTX201D CT/PT ANALYZER wordt voornamelijk gebruikt voor veldtesten van P-klasse CT's en PT's. De testitems omvatten voornamelijk excitatiekarakteristiek, transformatieverhouding, polariteit, demagnetiseren, 5% en 10% foutcurves, secundaire circuitcontrole, weerstandstest van wisselstroom met netfrequentie en secundaire belasting. Gebruik LCD, zelfvoorziene miniprinter die veldprinten ondersteunt; ondersteuning voor het gebruik van USB flash disk om gegevens te dumpen, met eenvoudige en handige bediening.

Voedingstransformator CT/PT Analyser Enkelfase Excitatieverhouding Testen 0
Belangrijkste kenmerken
Ondersteuning voor het detecteren van zowel CT's als PT's

Alle inspectie-items kunnen worden voltooid in één instrument zonder externe hulpapparatuur.
Met intelligente controller, die gemakkelijk te bedienen is. Groot scherm LCD, grafiek toont de poorten.
Geeft automatisch 5% en 10% foutcurves.
3000 sets testgegevens kunnen worden opgeslagen en gaan niet verloren, zelfs niet na stroomuitval.
Ondersteuning voor U-schijf om de gegevens op te slaan, kan worden gelezen via een standaard pc en genereert een WORD-rapport.
Het is compact en lichtgewicht, het gewicht is minder dan 22 kg, zeer geschikt voor veldtesten.

Belangrijkste testfuncties en technische parametersFunctietabel

I. Stroomtransformator (CT)	II. Spanningstransformator (PT)
1. Magnetisatiecurve	1. Excitatiekarakteristiektest
2. Transformatieverhoudingstest	2. Transformatieverhoudingstest
3. Polariteit	3. Polariteit
4.5% en 10% foutcurve	4. Weerstandstest van wisselstroom met netfrequentie
5. Stroominjectie	5. Demagnetiseren
6. Demagnetiseren	6. Berekening van knie puntwaarde
7. Weerstandstest van wisselstroom met netfrequentie	7. Werkelijke secundaire belasting test
8. Automatische berekening van excitatie knie puntwaarde	8. Weerstandstest
9. Werkelijke secundaire belasting test
10. Weerstandstest

Technische parametertabel

Belangrijkste technische parameters
Operationele voeding:	AC220V±20V, 50~60Hz
Uitgangsgolfvorm van de voeding van de apparatuur:	Sinusgolf
Enkele machine uitgangsspanning van excitatiekarakteristiek:	0~2500V
Excitatie Uitgangsstroom:	0~20 A
Enkele machine uitgangsstroom van Transformatieverhoudingstest	0~1000A
CT-verhouding meetbereik	5~25000A/5A(5000A/1A)
PT-verhouding meetbereik	1~500KV
Belastingsbereik	5~1000VA
Weerstandsmeetbereik	0.1~300Ω
Fout:	≤0.5%(0.2%Lezen+0.3%Bereik)
Bedrijfstemperatuur:	-10ºC~+40ºC
Relatieve vochtigheid:	<90RH%
Hoogte	≤1000m
Totale afmeting (Lengte×Breedte×Hoogte):	400 200 260(mm)
Gewicht:	≤23 Kg
