TDR Ondergrondse kabelfout Pre Locator Multiple Pulse Test Kabelfout Afstand

XHGG502

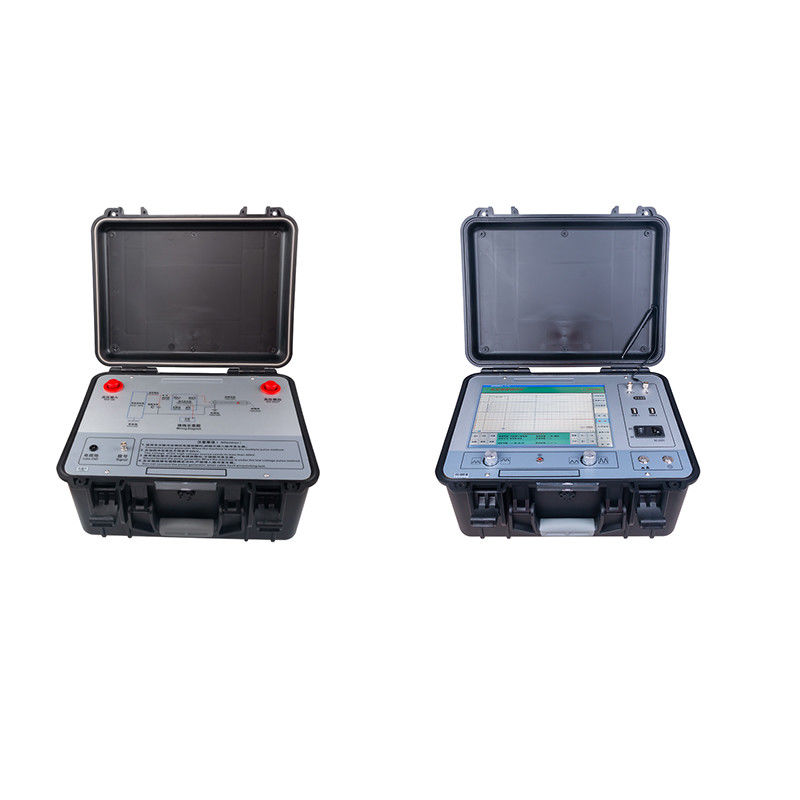

XHGG502 Cable Fault Pre Locator is een speciaal instrument voor het meten en analyseren van de status van de stroomkabel en de storingsafstand.Het combineert moderne elektronische technologie en computertechnologie om signaalfiltering te realiseren, verwerving, gegevensverwerking, grafische weergave en grafische analyse om de snelheidsmeting van de kabel te voltooien, kabel lengte test, kabel fout afstand test.

Deze kabelfoutlocator heeft 12,1 inch industriële computerbesturing, Windows besturingssysteem, touch-operatiemodus, ultra-hoge helderheid,grote LCD-scherm voor een gebruiksvriendelijk interface, automatische continue bemonstering en real-time nauwkeurige golfvormverwerving.

De XHGG502 ARC-kabelfoutlocator gebruikt de nieuwste technologie van de ingebedde industriële computer en de meest geavanceerde testtechnologie van de "acht-impulsmethode" (multiple-impulsmethode),zodat elke hoge weerstand fout presenteert de eenvoudigste kortsluiting fout golfvorm vergelijkbaar met een lage spanning puls kenmerken zijn gemakkelijk te lezenHet heeft ook de werkwijzen van schok hoge spanning flashover methode en lage spanning puls methode, die handig is om verschillende kabel fouten te detecteren.de testnauwkeurigheid en het testgemak zijn beter dan alle binnenlandse testapparatuur.

Hoofdkenmerken
• Het door de pulscoupler gestuurde weerkaatsingssignaal wordt automatisch weergegeven en tegelijkertijd wordt de volle golfvorm van het open circuit van de kabel weergegeven.
• Automatische berekening en weergave van de fout afstand;
• Het heeft de functie om massale testgolfvormen op te slaan: de golfvormen die bij de veldtest zijn verkregen, kunnen gemakkelijk in het instrument worden opgeslagen volgens de opgegeven volgorde,en kan worden teruggeroepen en opgemerkt op elk moment;
• met standaard USB-interface voor printers;
• Eenvoudige werking en hoge betrouwbaarheid.
• Ingebouwde elektrische stroomvoorziening met een polymeer-lithiumbatterie, waarmee kabelopen circuits en kortsluitingsfouten met lage weerstand kunnen worden getest in een omgeving zonder stroomvoorziening.

De testwerkwijzen van de XHGG502 ARC-kabelfoutvoorlocator omvatten de lage-spanningsimpulsmethode, de hoge-spanningsflashovermethode en de meerdere-impulsmethode.Hier focus op de meervoudige puls methode die verschilt van andere apparaten.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableDe echo van de fout, en er is een grote keuze van ideale testgolfvormen.

Verschillende impulshoge spanningen, verschillende kabellengtes, verschillende kabelfoutafstanden en de periode en duur van grote cosinusoscillaties zijn erg verschillend.De golfvorm die door de eenvoudige secundaire pulsmethode wordt verzameld, wordt vaak verstoord door de grote cosinusoscillatie als gevolg van onvoldoende transmissievertraging, en de golfvorm is chaotisch en moeilijk te analyseren. Deze kan alleen worden gewaarborgd door de vertraagde starttijd van de testpuls aan te passen of door gebruik te maken van een mediumspanningsboogverlengingstoestel,die de moeilijkheid van gebruik en het gewicht en de kosten van de apparatuur vergrootDe methode met meerdere pulsen overwint deze problemen en vereenvoudigt de testprocedures aanzienlijk.De testgolfvormen worden in acht sets verkregen uit het flashoverproces van een slag met hoge spanning.Dit is ook het voordeel van de meervoudige pulsmethode in vergelijking met de tweede pulsmethode.

Operatiesysteem

Het apparaat heeft drie testmethoden, namelijk de meerdere-impulsmethode, de laagspanningsimpulsmethode en de hoogspanningsflashovermethode.

De laagspanningsimpulsmethode is geschikt voor het testen van fouten met een lage weerstand, de gehele lengte van de kabel of de opencircuitfoutafstand en de kortsluitingsafstand van de kabel.
De flashovermethode met hoge spanning en de meervoudige pulsmethode zijn geschikt voor het testen van de storingsafstand van kabels met hoge weerstand.

Technische parameters

Het apparaat kan 8 sets kabelinformatiegolfvormen tegelijk verzamelen en de beste en gemakkelijkste golfvorm voor analyse selecteren.

Inleiding van het panel

1 Display:12.1 inch touchscreen van industriële kwaliteit;

2 Communicatie:een interface voor het uitvoeren van het pulsmethode-impulssignaal met lage spanning, een interface voor de bemonsteringsmachine met flashover-methode met hoge spanning die het signaalinvoer ontvangt;

3 Veroordeling:veiligheidsaansluiting;

4 Vermogensaanduiding:geeft het interne batterijvermogen weer, weergegeven in 4 rasters;

5 USB-1:externe draadloze netwerkkaart en USB-communicatieapparaat;

6 USB-2:externe draadloze netwerkkaart en USB-communicatieapparaat;

7 Koppeling:"I"-positie: gebruik AC 220V-voeding om stroom aan het systeem te leveren;

De “II”-versnellingsbak gebruikt de interne batterij om het systeem van stroom te voorzien; wanneer de “power socket” is aangesloten op de AC 220V-voeding, laadt deze tegelijkertijd ook de batterij op;

"O" versnelling, schakel de stroom van het systeem uit;

8 Steenkoolstop:werkstroomvoorziening van het instrument, aansluitpoort AC 220V;

9 Signaal:de plaats waar de zekerheid van het stroomvoorzieningssysteem van 220 V wisselstroom is geïnstalleerd;

10 Zelfcontrole:signalen onder meerdere pulsen verzenden;

11 Aan/uit:het werkvermogen van de industriële computer aan- en uitzetten;

12 Amplitude:Het amplitudeknopje wordt bij het verzamelen van golfvormen ingesteld om de amplitude van de verzamelde golfvormen te wijzigen.

13 Signaallamp:het indicatorlampje dat de inspectiemethode weergeeft;

14 Verplaatsing:Het verplaatsingsknopje wordt bij het verkrijgen van golfvormen aangepast om de basishoogte van de verkregen golfvormen te wijzigen.
